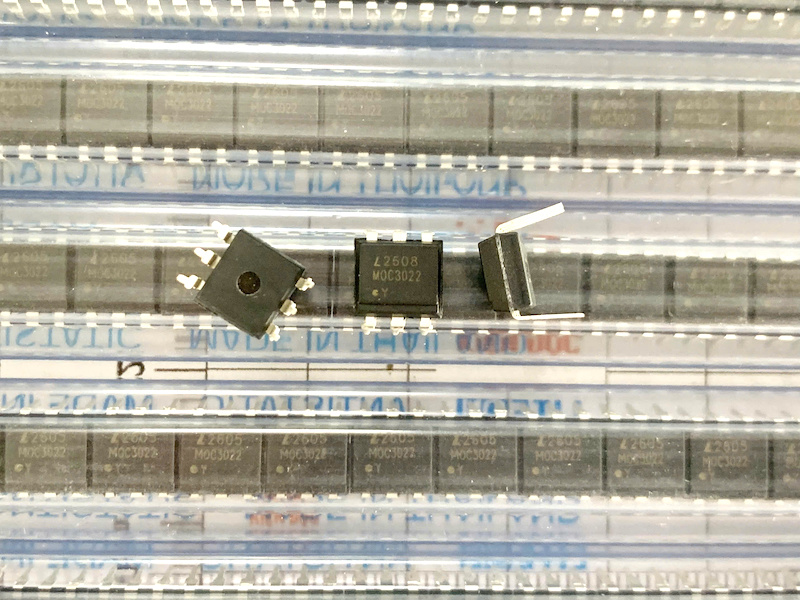

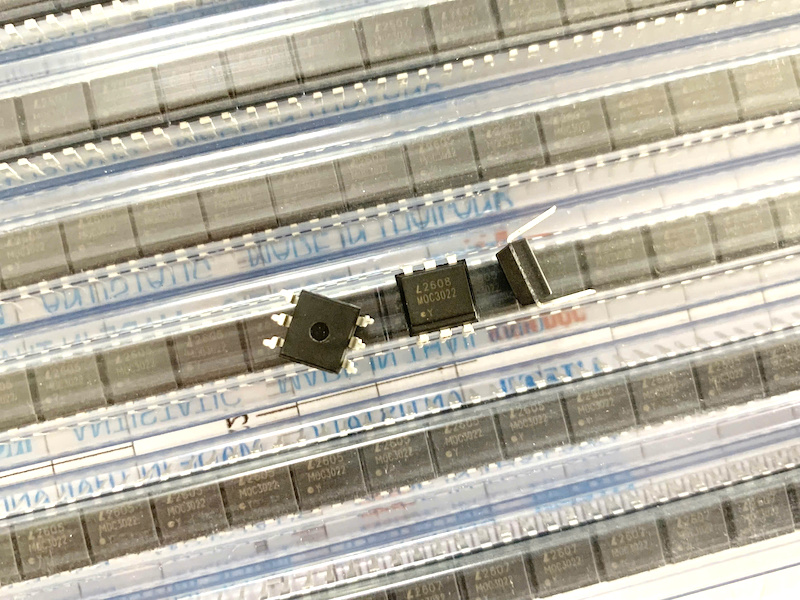

MOC3022 IC Opto-Triac DIP-6

Giới thiệu chung

MOC3022 là IC Opto-Triac Driver (bộ cách ly quang điều khiển Triac) được tích hợp một đèn LED hồng ngoại và một Photo-Triac trong cùng một vỏ DIP-6. IC cho phép truyền tín hiệu điều khiển giữa mạch điện áp thấp và mạch điện áp cao thông qua cách ly quang, giúp tăng độ an toàn, giảm nhiễu và bảo vệ các mạch điều khiển. MOC3022 là loại không có chức năng Zero-Cross, phù hợp với các ứng dụng điều khiển góc pha như điều chỉnh độ sáng đèn (Dimmer), điều khiển tốc độ động cơ và điều khiển công suất tải AC.

Đặc điểm nổi bật

• IC cách ly quang điều khiển Photo-Triac.
• Tích hợp LED hồng ngoại và Photo-Triac trong cùng một chip.
• Không tích hợp Zero-Cross, hỗ trợ điều khiển góc pha (Phase Control).
• Điện áp cách ly cao lên đến 5.300Vrms.
• Dòng kích LED thấp, điển hình 10mA.
• Tương thích với vi điều khiển, mạch logic TTL và CMOS.
• Khả năng chống nhiễu và cách ly điện tốt.
• Đóng gói DIP-6, dễ dàng lắp đặt và thay thế.

Cấu tạo

• LED hồng ngoại (Infrared LED): Phát ánh sáng khi có dòng điện điều khiển đi qua.
• Photo-Triac: Nhận ánh sáng từ LED để kích hoạt dẫn điện phía đầu ra.
• Lớp cách ly quang: Cách ly hoàn toàn giữa mạch điều khiển và mạch công suất.
• Mạch ghép quang: Truyền tín hiệu bằng ánh sáng, không có kết nối điện trực tiếp.
• Vỏ DIP-6: Dạng cắm xuyên lỗ (Through Hole), thuận tiện cho việc hàn và thay thế.

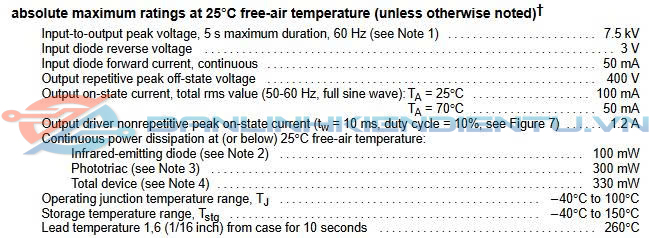

Thông số kỹ thuật cơ bản

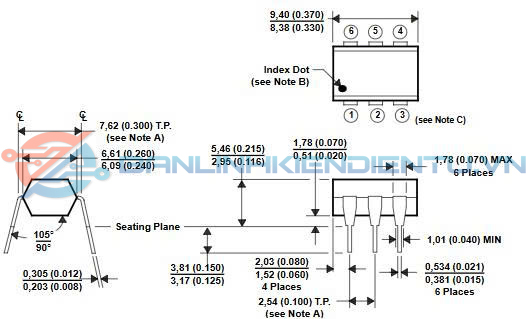

Kích thước

Ứng dụng

• Điều khiển Triac công suất.
• Mạch Dimmer điều chỉnh độ sáng đèn.
• Điều khiển tốc độ động cơ AC.
• Điều khiển đóng/ngắt tải AC.
• Mạch cách ly giữa vi điều khiển và tải điện áp cao.
• Thiết bị điện gia dụng và hệ thống điều khiển công nghiệp.

Xem thêm: Nhiều sản phẩm IC khác tại đây
