1. Giới thiệu

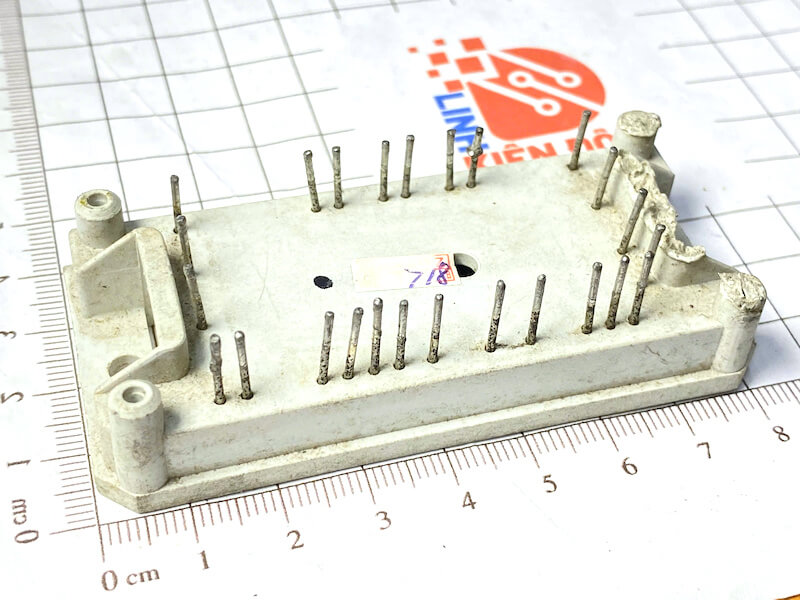

Module công suất IGBT P084A2005 là linh kiện bán dẫn chuyên dụng trong các mạch điều khiển công suất trung và cao. Module được tích hợp sẵn các transistor IGBT và diode hồi tiếp trong cùng khối, giúp tối ưu hiệu suất chuyển mạch và giảm tổn hao năng lượng. Sản phẩm tháo máy, đảm bảo linh kiện nguyên bản, phù hợp cho nhu cầu thay thế, sửa chữa và nghiên cứu kỹ thuật.
2. Đặc điểm
-
Tích hợp transistor IGBT và diode hồi tiếp (free-wheeling diode) trong cùng module.
-
Hiệu suất cao, chịu tải tốt và tản nhiệt hiệu quả.
-
Cấu trúc cầu 3 pha hoặc nửa cầu tùy ứng dụng.
-
Thiết kế chắc chắn, độ bền cơ học cao, dễ lắp đặt.
-
Phù hợp sử dụng trong môi trường công nghiệp yêu cầu độ tin cậy và ổn định cao.
3. Thông số kỹ thuật
| Thông số | Giá trị điển hình |
|---|---|
| Loại linh kiện | Module công suất IGBT |
| Điện áp cực đại (Vces) | 1200V |
| Dòng điện định mức (Ic) | 200A |
| Cấu hình | Cầu 3 pha hoặc nửa cầu |
| Công suất tiêu tán tối đa | Lên đến 400W (tùy điều kiện tản nhiệt) |
| Nhiệt độ hoạt động | -40°C ~ +150°C |
| Tình trạng linh kiện | Tháo máy, nguyên bản |
4. Ứng dụng
-
Biến tần điều khiển động cơ công nghiệp.
-
Bộ nghịch lưu (inverter) và bộ nguồn công suất cao.
-
Thiết bị CNC, robot, máy nén khí và servo drive.
-
Ứng dụng trong các hệ thống tự động hóa cần điều khiển công suất chính xác.
5. Kích thước
-
Dạng module khối chữ nhật có đế tản nhiệt kim loại.
-
Kích thước tham khảo: dài ~110mm, rộng ~60mm, cao ~25mm.
