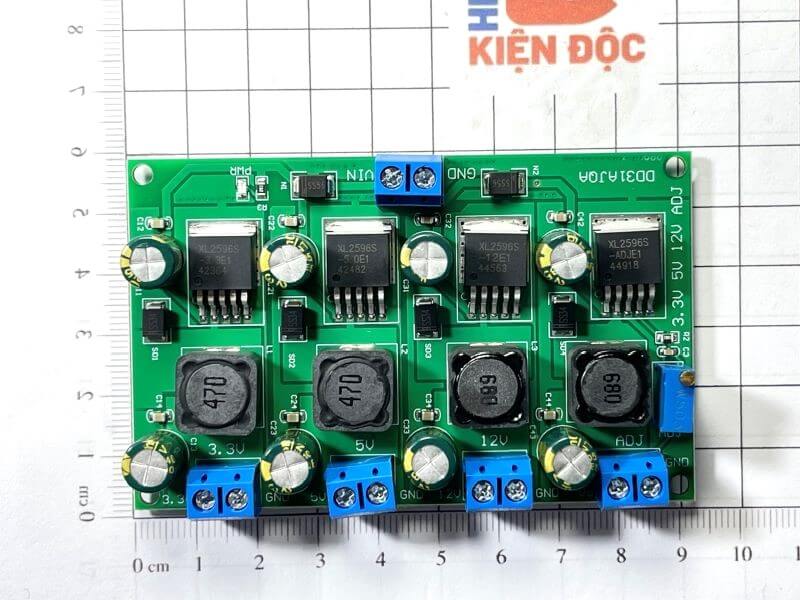

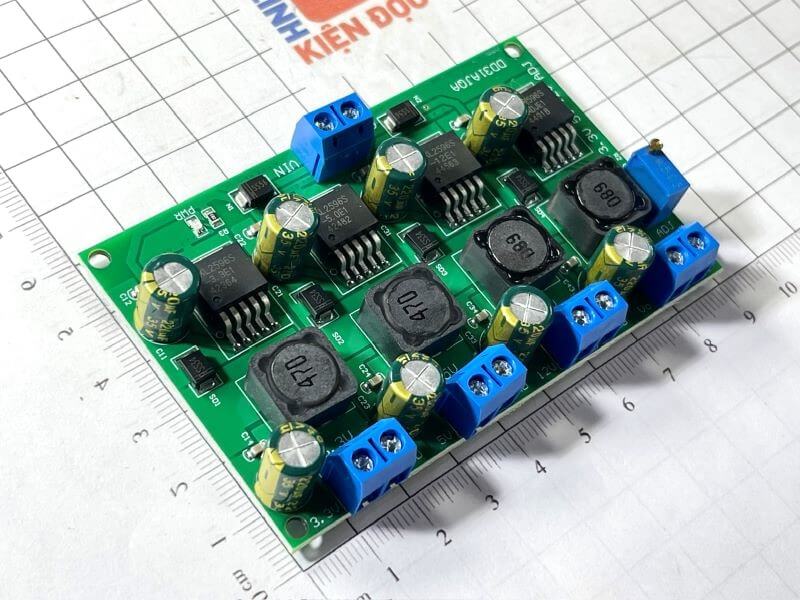

Module giảm áp DC-DC 4 kênh DD31AJQA 3A điều chỉnh nguồn 3.3V 5V 12V đầu ra 2-28V

Giới thiệu chung

DD31AJQA là module DC-DC buck giảm áp nhiều kênh, tích hợp 4 ngõ ra độc lập trên cùng một mạch. Mỗi kênh cung cấp điện áp cố định như 3.3V, 5V, 12V (tùy phiên bản) với dòng tối đa khoảng 3A. Module dùng để hạ áp từ nguồn DC cao xuống nhiều mức điện áp khác nhau để cấp cho vi điều khiển, cảm biến, mạch logic và thiết bị ngoại vi.

Đặc điểm nổi bật

• 4 kênh buck độc lập trên một module

• Điện áp đầu ra cố định (thường có các mức 3.3V, 5V, 12V)

• Dòng tối đa mỗi kênh khoảng 3A (tùy điều kiện tản nhiệt)

• Hiệu suất cao hơn so với ổn áp tuyến tính

• Tích hợp cuộn cảm, diode, IC điều khiển

• Kích thước gọn, cấp nguồn đa mức điện áp từ một nguồn vào

Thông số kỹ thuật cơ bản

• Điện áp đầu vào: thường từ 6V đến 24V DC

• Số kênh: 4 kênh giảm áp độc lập

• Điện áp đầu ra: 3.3V, 5V, 12V (hoặc theo phiên bản module)

• Dòng tối đa mỗi kênh: khoảng 3A (nên dùng 1.5–2A để ổn định)

• Hiệu suất chuyển đổi: khoảng 80% đến 90%

• Kiểu mạch: buck converter chuyển mạch

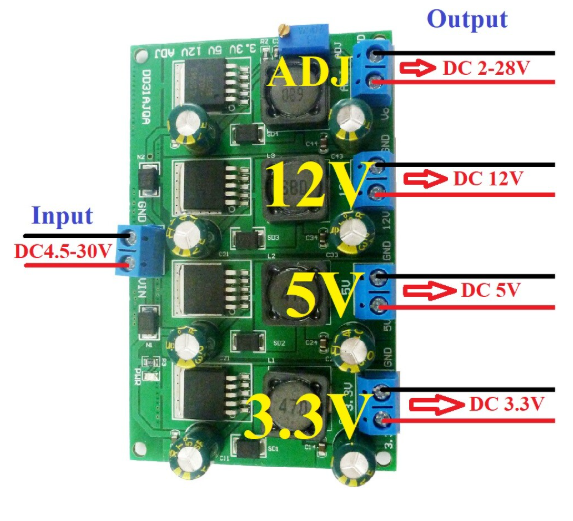

Chức năng các chân

• VIN: nguồn DC đầu vào

• GND: mass chung

• VOUT1: 3.3V

• VOUT2: 5V

• VOUT3: 12V

• VOUT4: ngõ ra bổ sung (tùy phiên bản có thể là 5V hoặc 9V)

Tất cả các kênh dùng chung mass.

Ứng dụng

• Cấp nguồn cho Arduino, ESP, STM32

• Cấp nguồn nhiều mức điện áp trong robot, CNC mini

• Hệ thống camera, màn hình, cảm biến

• Mạch điều khiển công nghiệp nhỏ

• Dự án DIY cần nhiều mức điện áp từ một nguồn
