MP3394 MP3394S IC chuyên dụng SOP16

Giới thiệu MP3394S

MP3394 là bộ điều khiển tăng cường với 4- kênh nguồn hiện tại được thiết kế để lái xe mảng WLED cho màn hình LCD kích thước lớn ứng dụng đèn nền.

MP3394 là linh hoạt để mở rộng các kênh LED với hai hoặc song song nhiều MP3394 hơn trong khi hoạt động từ một nguồn điện cảm duy nhất.

MP3394 sử dụng chế độ hiện tại, đã sửa kiến trúc tần số Tần số chuyển mạch được lập trình bởi tần số bên ngoài điện trở cài đặt. Nó điều khiển MOSFET bên ngoài để tăng điện áp đầu ra từ 5V lên 28V cung cấp đầu vào. MP3394 điều chỉnh dòng điện trong mỗi chuỗi đèn LED theo giá trị được lập trình bởi một điện trở điều chỉnh dòng điện bên ngoài. MP3394 áp dụng 4 nguồn dòng điện bên trong cho số dư hiện tại và kết hợp hiện tại có thể đạt được độ chính xác quy định 2,5% giữa dây. Điện áp điều chỉnh thấp 350mV của nó trên Nguồn dòng LED làm giảm tổn thất điện năng và cải thiện hiệu quả.

Mô tả MP3394S

• Trình điều khiển WLED 4 chuỗi, tối đa 200mA/chuỗi
• Dải điện áp đầu vào 5V đến 28V
• Độ chính xác phù hợp hiện tại 2,5% giữa Dây
• Tần số chuyển đổi có thể lập trình
• Giảm độ sáng xung đầu vào xung điện đầu vào bằng xung điện một chiều hoặc DC
• Bảo vệ đèn LED mở và ngắn
• Lập trình bảo vệ quá áp
• Khả năng xếp tầng với một nguồn điện duy nhất Nguồn
• Khóa dưới điện áp
• Tắt máy nhiệt

Xem thêm: Các sản phẩm IC khác

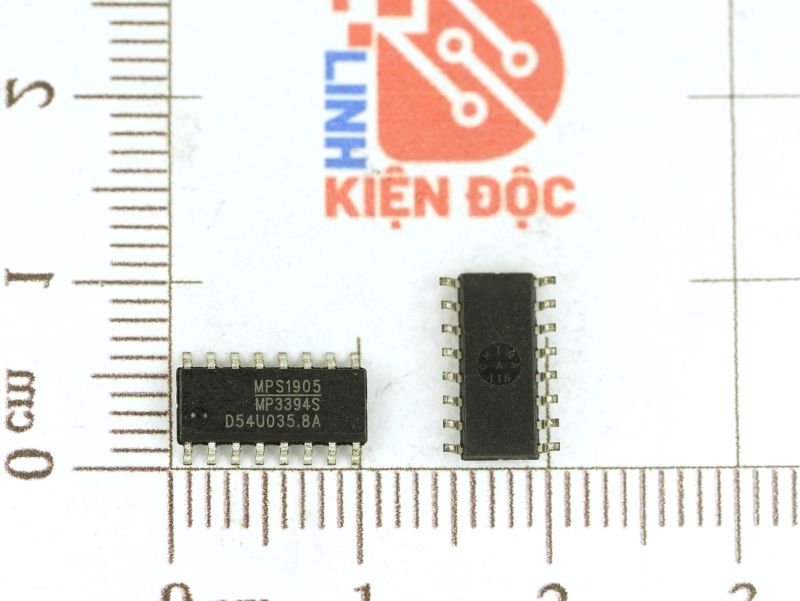

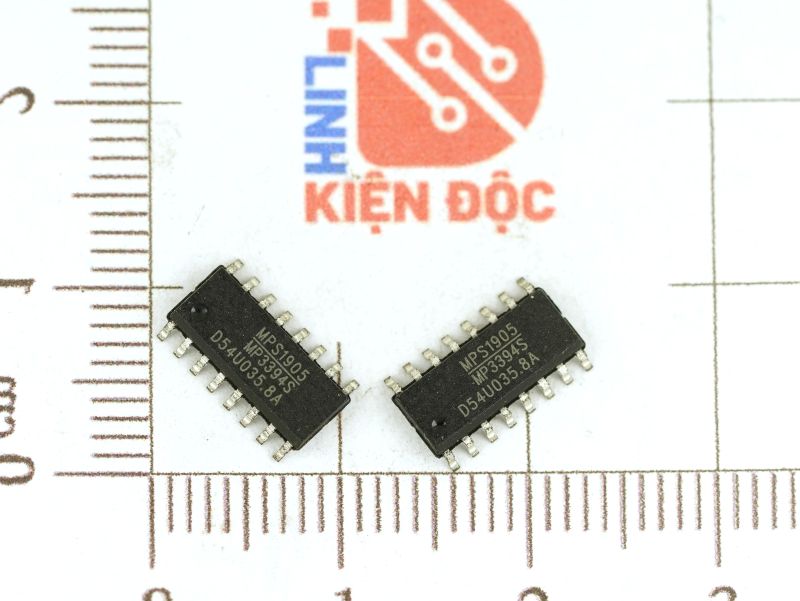

Hình ảnh thực tế MP3394S

Sơ đồ chân MP3394S

Thông số kỹ thuật IC MP3394S

Mạch ứng dụng MP3394S

Kích thước của IC MP3394S

Datasheet MP3394S
