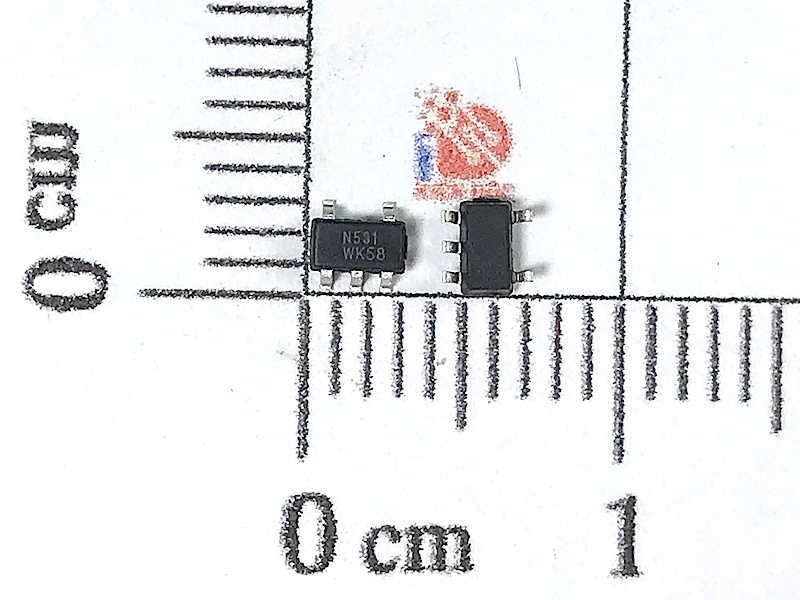

N531 IC điều khiển IGBT bếp từ 1200V 25A SOT23-5

N531 là một IC điều khiển IGBT (Insulated Gate Bipolar Transistor), được thiết kế để sử dụng trong các ứng dụng công suất cao như bếp từ và các thiết bị điện tử công suất lớn khác. IC này giúp điều khiển các transistor IGBT trong mạch điện để điều khiển và chuyển đổi năng lượng hiệu quả.

IC N531 có khả năng hoạt động với điện áp tối đa 1200V và dòng điện tối đa 25A, cho phép điều khiển mạch công suất cao, đặc biệt phù hợp với các ứng dụng như bếp từ, điều khiển động cơ, hoặc các mạch chuyển đổi nguồn.

Thông số kỹ thuật của N531

• Điện áp chịu đựng tối đa (Vces): 1200V
  • IC có thể hoạt động với điện áp lên tới 1200V, cho phép nó điều khiển các IGBT trong các ứng dụng công suất cao.
• Dòng điện tối đa (Ic): 25A
  • IC N531 có thể điều khiển các IGBT với dòng điện lên đến 25A, phù hợp cho các mạch công suất lớn trong bếp từ.
• Đóng gói (Package): SOT23-5
  • Được đóng gói trong dạng SMD 5 chân nhỏ gọn, giúp tiết kiệm không gian và dễ dàng lắp ráp tự động trên bảng mạch (PCB).
• Tần số hoạt động cao
  • IC này hoạt động ở tần số cao, phù hợp cho các ứng dụng điều khiển chuyển mạch nhanh như bếp từ hoặc các bộ chuyển đổi điện.

Nguyên lý hoạt động của IC N531

IC N531 giúp điều khiển các IGBT, cho phép chuyển đổi công suất giữa các chế độ khác nhau. Khi được mắc trong chế độ thuận, IGBT sẽ cho phép dòng điện chạy qua từ anode đến cathode, điều này giúp tạo ra từ trường tần số cao cần thiết trong bếp từ. IC này cung cấp tín hiệu điều khiển cho cổng (gate) của IGBT, điều chỉnh dòng điện giữa collector và emitter một cách nhanh chóng và hiệu quả.

Chức năng và ứng dụng

IC N531 chủ yếu được sử dụng trong các ứng dụng điều khiển IGBT, và trong bếp từ, nó thực hiện các chức năng sau:

• Điều khiển công suất cao: IC N531 giúp điều khiển các transistor IGBT trong mạch, cho phép chuyển đổi công suất hiệu quả từ nguồn AC sang dạng năng lượng sử dụng trong bếp từ.
• Điều khiển tần số chuyển mạch: IC N531 có thể điều chỉnh tần số chuyển mạch của IGBT để tạo ra từ trường tần số cao cần thiết cho bếp từ. Điều này giúp hiệu suất làm nóng cao hơn và tiết kiệm điện năng.
• Bảo vệ mạch: IC cũng giúp bảo vệ mạch khỏi quá dòng, quá áp hoặc ngắn mạch thông qua các cơ chế bảo vệ tích hợp, bảo đảm an toàn cho các linh kiện điện tử trong mạch.
• Ứng dụng trong các bộ nguồn chuyển mạch (SMPS): Ngoài bếp từ, IC N531 còn được sử dụng trong các bộ nguồn chuyển mạch để cung cấp năng lượng hiệu quả cho các thiết bị điện tử công suất cao.

Lợi ích khi sử dụng IC N531

• Hiệu suất cao: IC N531 giúp điều khiển các IGBT nhanh chóng và chính xác, mang lại hiệu suất chuyển đổi năng lượng cao và giảm tổn thất điện năng.
• Tiết kiệm không gian: Được đóng gói trong dạng SMD nhỏ gọn (SOT23-5), IC N531 giúp tiết kiệm không gian trên bảng mạch, rất phù hợp với các thiết kế mạch hiện đại.
• Chịu được công suất lớn: Với khả năng chịu điện áp lên đến 1200V và dòng điện 25A, IC này có thể điều khiển các IGBT trong các ứng dụng yêu cầu công suất lớn như bếp từ, bộ nguồn công suất cao, và các thiết bị công nghiệp.
• Bảo vệ mạch: IC tích hợp các tính năng bảo vệ như bảo vệ quá dòng, quá áp, và ngắn mạch, giúp nâng cao độ bền và độ tin cậy cho hệ thống.

Ứng dụng trong Bếp Từ

Trong bếp từ, IC N531 đóng vai trò quan trọng trong việc điều khiển các IGBT, giúp tạo ra từ trường tần số cao để làm nóng nồi nấu từ. Nguyên lý hoạt động của bếp từ dựa trên hiện tượng cảm ứng điện từ, nơi từ trường tần số cao được tạo ra bởi các cuộn dây trong bếp từ và truyền vào nồi nấu từ. Nồi nấu từ có khả năng chuyển đổi từ trường này thành nhiệt, giúp nấu chín thức ăn.

Các IGBT được điều khiển bởi IC N531 sẽ chuyển mạch nhanh chóng để điều chỉnh tần số và công suất phù hợp, giúp bếp từ hoạt động hiệu quả và tiết kiệm năng lượng. Thêm vào đó, IC còn giúp bảo vệ hệ thống khỏi các sự cố như quá dòng hay quá nhiệt.

Tổng kết

N531 1200V 25A SOT23-5 là một IC điều khiển IGBT chuyên dụng với khả năng chịu đựng điện áp tối đa 1200V và dòng điện tối đa 25A, đóng vai trò quan trọng trong các ứng dụng công suất cao như bếp từ. IC này giúp điều khiển các IGBT để tạo ra tần số cao, từ trường biến thiên, và chuyển đổi năng lượng một cách hiệu quả. Với thiết kế nhỏ gọn, hiệu suất cao, và khả năng bảo vệ mạch, IC N531 là sự lựa chọn tối ưu cho các ứng dụng điều khiển mạch công suất lớn, đặc biệt là trong các thiết bị gia dụng như bếp từ.
