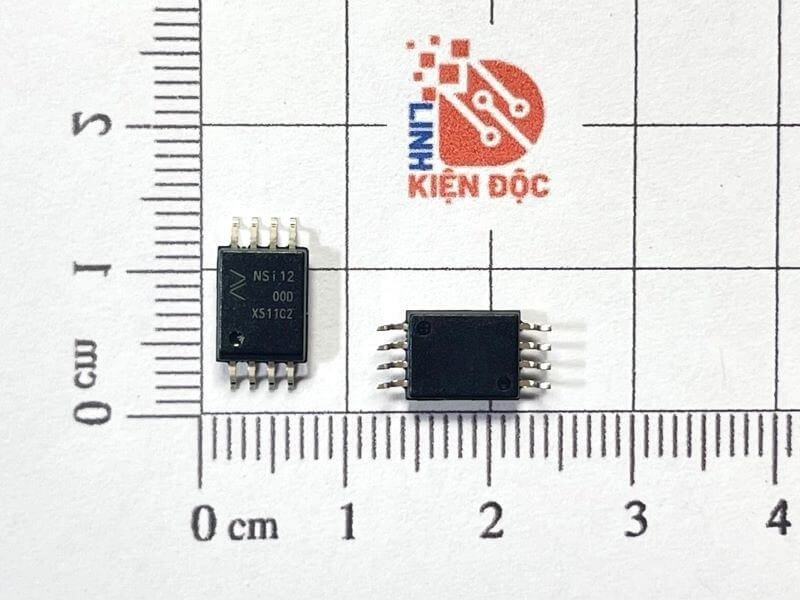

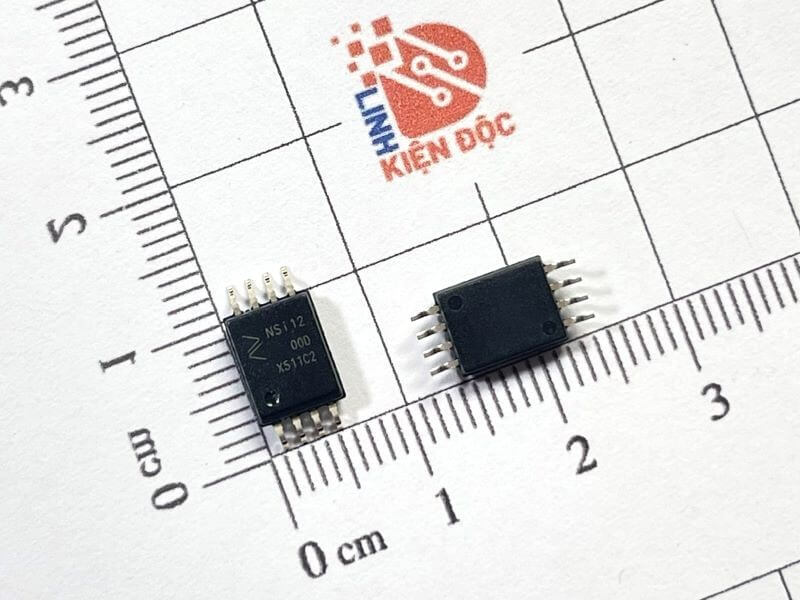

NSI1200D NSI1200-DSWVR IC khuếch đại SOP-8

Giới thiệu chung

NSI1200D (mã đóng gói NSI1200-DSWVR) là IC khuếch đại tín hiệu analog có cách ly điện áp cao. IC tích hợp bộ khuếch đại chính xác và hàng rào cách ly nội bộ, cho phép truyền tín hiệu analog nhỏ từ vùng điện áp cao sang vùng điều khiển thấp một cách an toàn.

Sản phẩm được thiết kế tối ưu cho các ứng dụng đo dòng qua điện trở shunt, đo tín hiệu vi sai nhỏ trong môi trường công nghiệp, nơi yêu cầu độ chính xác cao và cách ly an toàn.

 Đặc điểm nổi bật

– Khuếch đại analog có cách ly hoàn toàn giữa ngõ vào và ngõ ra
– Điện áp cách ly cao, phù hợp hệ thống công suất
– Hệ số khuếch đại cố định, độ ổn định tốt
– Đầu vào và đầu ra dạng vi sai, chống nhiễu hiệu quả
– Độ lệch offset thấp, sai số nhỏ
– Độ phi tuyến thấp, độ chính xác cao
– Khả năng chống nhiễu xung (CMTI) rất tốt
– Hoạt động ổn định trong dải nhiệt độ công nghiệp
– Đóng gói SOP-8, nhỏ gọn, dễ hàn SMT

Sơ đồ chân

Thông số kỹ thuật chính

– Điện áp cách ly: lên đến 5000 Vrms
– Hệ số khuếch đại (Gain): 8 V/V
– Dải điện áp đầu vào vi sai: khoảng ±250 mV
– Kiểu tín hiệu: analog vi sai (differential)
– Băng thông: khoảng 100 kHz
– Độ phi tuyến: khoảng ±0.03%
– Sai số gain: khoảng ±0.3%
– Drift gain: khoảng vài chục ppm/°C
– CMTI: trên 100 kV/µs
– Nhiệt độ làm việc: –40°C đến +125°C

Ứng dụng

– Đo dòng qua điện trở shunt trong biến tần, inverter, UPS
– Điều khiển và giám sát động cơ AC/DC
– Bộ nguồn công suất cao
– Hệ thống năng lượng mặt trời, năng lượng tái tạo
– Thiết bị đo lường và điều khiển công nghiệp
– Các mạch yêu cầu cách ly tín hiệu analog chính xác

Kích thước
