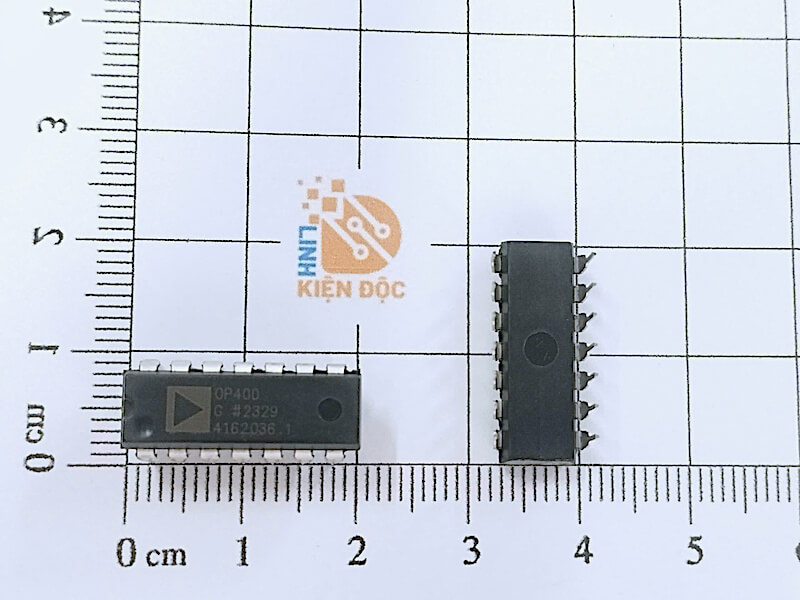

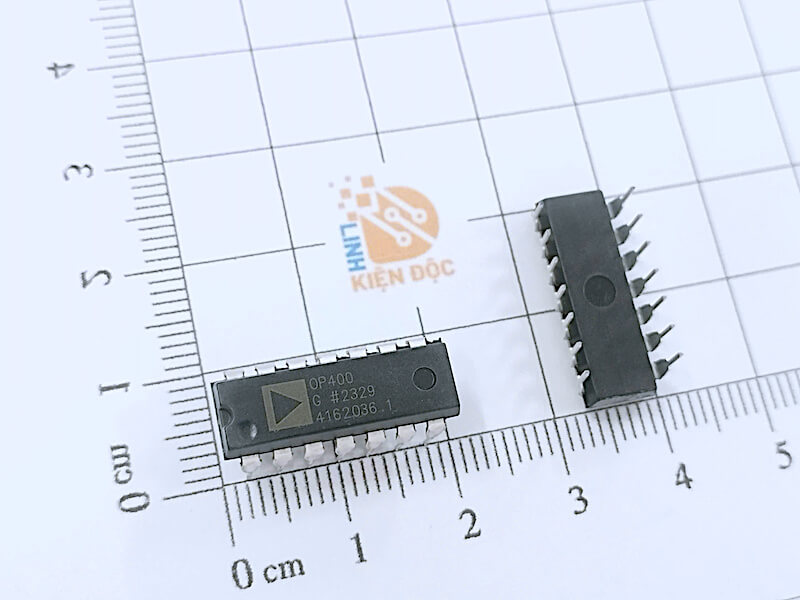

1. OP400GPZ là gì?

OP400GPZ là Quad Precision Operational Amplifier, tức IC khuếch đại thuật toán chính xác cao tích hợp 4 kênh Op-Amp độc lập.

Thay vì sử dụng 4 IC Op-Amp riêng biệt, OP400GPZ tích hợp cả 4 bộ khuếch đại trong một package DIP-14. Điều này giúp:

• Tiết kiệm diện tích PCB.
• Giảm số lượng linh kiện.
• Đơn giản hóa thiết kế mạch.
• Giảm chi phí lắp ráp.
• Thuận tiện khi xây dựng các mạch xử lý tín hiệu analog nhiều tầng.

Analog Devices mô tả OP400 là bộ khuếch đại thuật toán quad công suất thấp với hiệu năng chính xác tương đương dòng OP77.

---

2. Chức năng của OP400GPZ

Khuếch đại tín hiệu analog

Chức năng cơ bản của OP400GPZ là khuếch đại tín hiệu điện áp analog.

IC nhận tín hiệu tại hai đầu vào:

• Non-inverting (+)
• Inverting (-)

Sau đó tạo tín hiệu đầu ra dựa trên độ chênh lệch giữa hai đầu vào.

Có thể sử dụng OP400GPZ để thiết kế:

• Mạch khuếch đại điện áp.
• Mạch khuếch đại đảo.
• Mạch khuếch đại không đảo.
• Mạch buffer.
• Mạch lọc tín hiệu.
• Mạch tích phân.
• Mạch vi phân.
• Mạch điều hòa tín hiệu.

Nhờ độ lệch đầu vào thấp, OP400GPZ đặc biệt phù hợp với các ứng dụng cần đo và khuếch đại tín hiệu có biên độ nhỏ.

---

3. Op-Amp 4 kênh trong một IC

Một ưu điểm quan trọng của OP400GPZ là tích hợp 4 bộ khuếch đại thuật toán.

Mỗi kênh hoạt động độc lập và có thể được sử dụng cho một chức năng khác nhau.

Ví dụ, một mạch đo có thể sử dụng:

• Op-Amp A: khuếch đại tín hiệu cảm biến.
• Op-Amp B: lọc tín hiệu.
• Op-Amp C: tạo điện áp tham chiếu.
• Op-Amp D: làm bộ đệm đầu ra.

Nhờ đó, chỉ với một IC OP400GPZ có thể xây dựng cả một hệ thống xử lý tín hiệu analog nhiều tầng.

---

4. Điện áp offset đầu vào thấp

Một trong những điểm nổi bật của OP400GPZ là Input Offset Voltage thấp.

Theo thông tin kỹ thuật của Analog Devices và các nhà phân phối, OP400 có mức offset được công bố ở mức rất thấp; phiên bản thương mại OP400GPZ được liệt kê khoảng 80µV trong thông số sản phẩm.

Điện áp offset thấp đặc biệt quan trọng trong các mạch:

• Đo lường.
• Khuếch đại tín hiệu cảm biến.
• Thiết bị đo điện áp nhỏ.
• Bộ khuếch đại DC.
• Mạch điều khiển chính xác.

Ví dụ, khi cần khuếch đại một tín hiệu chỉ vài mV, offset của Op-Amp có thể gây ra sai số đáng kể. OP400GPZ giúp hạn chế ảnh hưởng này.

---

5. Độ trôi điện áp offset thấp

Ngoài điện áp offset ban đầu thấp, OP400 còn có offset voltage drift thấp.

Theo datasheet của Analog Devices, dòng OP400 có độ trôi offset tối đa khoảng 1,2µV/°C trong điều kiện được quy định.

Đặc tính này giúp mạch duy trì độ chính xác tốt hơn khi nhiệt độ môi trường thay đổi.

Đây là ưu điểm quan trọng đối với:

• Thiết bị đo.
• Thiết bị công nghiệp.
• Bộ điều khiển.
• Mạch khuếch đại tín hiệu DC.
• Hệ thống cảm biến.

---

6. Độ lợi vòng hở cao

OP400GPZ có Open-Loop Gain rất cao.

Datasheet của OP400 công bố độ lợi vòng hở tối thiểu khoảng:

5.000 V/mV

tương đương khoảng 5 triệu V/V khi đo với tải 10kΩ.

Độ lợi vòng hở cao giúp Op-Amp hoạt động chính xác hơn khi được sử dụng với hồi tiếp âm.

Trong các mạch Op-Amp thực tế, độ lợi thường được xác định chủ yếu bởi các điện trở hồi tiếp bên ngoài thay vì độ lợi nội tại của IC.

---

7. Dòng bias đầu vào thấp

OP400GPZ có dòng bias đầu vào thấp.

Theo thông số sản phẩm, Input Bias Current khoảng 0,75nA, trong khi datasheet dòng OP400 công bố mức tối đa khoảng 3nA tùy điều kiện/phiên bản đo.

Dòng bias thấp giúp giảm sai số khi OP400GPZ làm việc với các nguồn tín hiệu có trở kháng cao.

Đây là ưu điểm trong:

• Mạch cảm biến.
• Mạch đo điện áp.
• Bộ lọc analog.
• Mạch khuếch đại tín hiệu nhỏ.
• Mạch tích phân.

---

8. Độ nhiễu thấp

OP400 có mật độ nhiễu điện áp thấp, khoảng:

11nV/√Hz tại 1kHz

theo thông số của Analog Devices. (Analog Devices)

Mức nhiễu thấp giúp OP400GPZ phù hợp với các ứng dụng cần xử lý tín hiệu analog có biên độ nhỏ.

Ví dụ:

• Tín hiệu cảm biến.
• Thiết bị đo.
• Mạch khuếch đại tín hiệu.
• Bộ điều hòa tín hiệu analog.
• Thiết bị thu thập dữ liệu.

---

9. Tốc độ Slew Rate

OP400GPZ có:

Slew Rate ≈ 0,15V/µs

và Gain Bandwidth Product khoảng 500kHz.

Đây là những thông số cần quan tâm khi sử dụng Op-Amp với tín hiệu biến thiên nhanh.

OP400GPZ được tối ưu cho độ chính xác và công suất thấp, thay vì các ứng dụng khuếch đại tốc độ rất cao.

Do đó, linh kiện phù hợp hơn với:

• Tín hiệu DC.
• Tín hiệu tần số thấp.
• Mạch đo lường.
• Mạch điều khiển.
• Mạch xử lý tín hiệu analog.

---

10. Tiêu thụ điện năng thấp

OP400 là dòng Low Power Op-Amp.

Dòng tiêu thụ điển hình được công bố khoảng:

600µA/kênh

ở điều kiện nguồn ±15V và nhiệt độ 25°C; tổng dòng cho 4 kênh vào khoảng 2,4mA ở điều kiện điển hình. (Element14 Singapore)

Mức tiêu thụ thấp giúp OP400GPZ phù hợp với các thiết bị cần:

• Giảm công suất.
• Giảm nhiệt.
• Hoạt động liên tục.
• Sử dụng nhiều tầng khuếch đại.

---

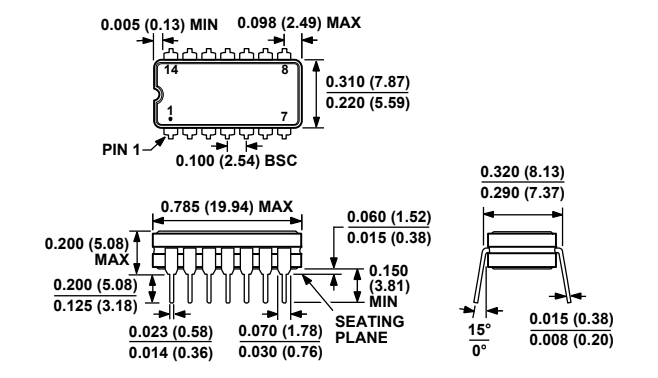

11. Kích thước

---

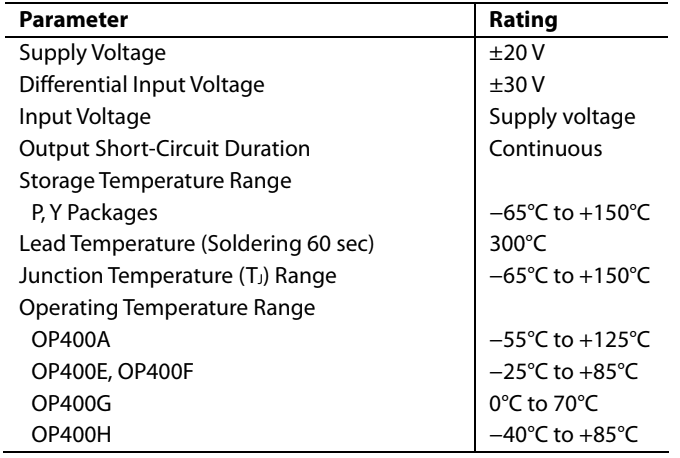

12. Thông số kỹ thuật OP400GPZ

---

13. Package DIP-14 của OP400GPZ

OP400GPZ sử dụng package:

14-Lead PDIP – N-14

Đây là dạng DIP-14 xuyên lỗ, với 14 chân được bố trí thành hai hàng.

Ưu điểm của package DIP-14:

• Dễ cắm trên breadboard.
• Dễ hàn trên PCB.
• Dễ tháo và thay thế.
• Thuận tiện sửa chữa.
• Phù hợp với mạch thử nghiệm và thiết bị điện tử sử dụng linh kiện xuyên lỗ.

Đây cũng là điểm khác biệt của OP400GPZ so với OP400GSZ, vốn sử dụng package SOIC 16 chân.

---

14. Chức năng các nhóm chân

OP400GPZ tích hợp 4 Op-Amp trong package 14 chân.

Các chân bao gồm:

• Các chân Input (+).
• Các chân Input (−).
• Các chân Output của 4 kênh.
• V+ – nguồn dương.
• V− – nguồn âm.

Một điểm đáng chú ý là OP400 sử dụng industry-standard quad pinout và không có chân Offset Null.

Khi thiết kế hoặc sửa chữa, nên đối chiếu sơ đồ chân chính thức của OP400 trước khi lắp đặt.

---

15. Ứng dụng của OP400GPZ

Mạch khuếch đại tín hiệu

OP400GPZ có thể sử dụng để khuếch đại những tín hiệu analog nhỏ từ:

• Cảm biến.
• Mạch đo điện áp.
• Mạch đo dòng điện.
• Tín hiệu nhiệt độ.
• Tín hiệu áp suất.

Độ offset và dòng bias thấp giúp hạn chế sai số trong quá trình khuếch đại.

---

Mạch đo lường chính xác

Đây là một trong những nhóm ứng dụng phù hợp nhất với OP400GPZ.

Có thể sử dụng IC trong:

• Thiết bị đo điện.
• Đồng hồ đo.
• Bộ khuếch đại đo lường.
• Mạch giám sát điện áp.
• Mạch thu thập dữ liệu.

OP400 được thiết kế hướng tới các ứng dụng yêu cầu nhiều Op-Amp chính xác trong cùng một package.

---

Mạch xử lý tín hiệu cảm biến

OP400GPZ có thể làm tầng signal conditioning trước khi tín hiệu được đưa đến ADC hoặc bộ xử lý.

Ví dụ:

Cảm biến → OP400GPZ → Lọc tín hiệu → ADC → MCU

Trong đó OP400GPZ có thể đảm nhiệm:

• Khuếch đại.
• Lọc.
• Buffer.
• Điều chỉnh mức tín hiệu.

---

Mạch lọc tín hiệu analog

Bốn Op-Amp tích hợp trong OP400GPZ cho phép thiết kế các bộ lọc analog nhiều tầng.

Có thể xây dựng:

• Low-pass filter.
• High-pass filter.
• Band-pass filter.
• Active filter.

Điều này giúp giảm số lượng IC cần sử dụng trên PCB.

---

Mạch Buffer

Một trong bốn Op-Amp có thể được cấu hình thành Voltage Follower/Buffer.

Mạch buffer giúp:

• Tăng trở kháng đầu vào.
• Giảm ảnh hưởng của tải.
• Cách ly hai tầng mạch.
• Truyền tín hiệu giữa các tầng analog.

Đây là ứng dụng phổ biến của Op-Amp chính xác.

---

Mạch tích phân và vi phân

OP400GPZ cũng có thể được sử dụng để xây dựng:

• Integrator.
• Differentiator.
• Active filter.
• Bộ tạo dạng sóng.

Các ứng dụng này phù hợp với những hệ thống xử lý tín hiệu analog tốc độ thấp.

---

16. Ưu điểm của OP400GPZ

4 Op-Amp trong một IC

Giúp tiết kiệm không gian PCB và giảm số lượng linh kiện.

Độ chính xác cao

Điện áp offset thấp giúp giảm sai số trong các mạch khuếch đại DC và đo lường.

Dòng bias thấp

Mức dòng bias thấp giúp giảm ảnh hưởng đến nguồn tín hiệu có trở kháng cao.

Độ nhiễu thấp

Mật độ nhiễu điện áp khoảng 11nV/√Hz, phù hợp với các mạch xử lý tín hiệu analog chính xác.

Công suất thấp

Dòng tiêu thụ khoảng 600µA/kênh typ. giúp hạn chế mức tiêu thụ điện của hệ thống.

Package DIP-14

Dễ lắp đặt, sửa chữa và thay thế trong các mạch điện tử sử dụng linh kiện xuyên lỗ.

---

17. OP400GPZ phù hợp với những thiết bị nào?

OP400GPZ có thể được sử dụng trong nhiều thiết bị điện tử như:

• Thiết bị đo lường.
• Bộ điều khiển công nghiệp.
• Thiết bị thu thập dữ liệu.
• Mạch cảm biến.
• Bộ khuếch đại tín hiệu.
• Thiết bị kiểm tra điện tử.
• Hệ thống điều khiển analog.
• Bộ nguồn và mạch giám sát.
• Thiết bị xử lý tín hiệu.

Đặc biệt, IC phù hợp với những thiết kế cần nhiều Op-Amp chính xác nhưng vẫn muốn tiết kiệm công suất và diện tích.

---

18. Lưu ý khi sử dụng OP400GPZ

Chú ý điện áp nguồn

Không nên cấp nguồn vượt quá giới hạn cho phép của IC. Với OP400GPZ, thông số thương mại phổ biến cho dải nguồn là ±3V đến ±18V.

Không nhầm OP400GPZ với OP400GSZ

Hai mã có cùng dòng OP400 nhưng package khác nhau:

• OP400GPZ: PDIP-14.
• OP400GSZ: SOIC 16 chân.

Khi mua linh kiện thay thế cần kiểm tra cả mã đầy đủ và package.

Chú ý tốc độ hoạt động

Với GBW 500kHz và Slew Rate 0,15V/µs, OP400GPZ phù hợp hơn với các ứng dụng precision/low-frequency thay vì các mạch khuếch đại tốc độ cao.

Bố trí tụ nguồn

Đối với mạch analog chính xác, nên bố trí tụ bypass/decoupling gần chân nguồn của IC để hạn chế nhiễu nguồn ảnh hưởng đến tín hiệu.

---

19. Câu hỏi thường gặp về OP400GPZ

OP400GPZ là IC gì?

OP400GPZ là IC khuếch đại thuật toán chính xác cao 4 kênh (Quad Precision Op-Amp) của Analog Devices.

OP400GPZ có bao nhiêu Op-Amp?

OP400GPZ tích hợp 4 bộ khuếch đại thuật toán độc lập trong cùng một IC.

OP400GPZ có bao nhiêu chân?

OP400GPZ có 14 chân, package PDIP-14/DIP-14.

OP400GPZ dùng điện áp bao nhiêu?

Dải nguồn được các nhà phân phối công bố là khoảng ±3V đến ±18V, tương đương tổng điện áp nguồn 6V đến 36V.

OP400GPZ dùng để làm gì?

IC được sử dụng để khuếch đại, lọc, đệm và xử lý tín hiệu analog, đặc biệt trong các mạch đo lường và điều khiển yêu cầu độ chính xác cao.

OP400GPZ có phải IC Op-Amp công suất thấp không?

Có. OP400 được Analog Devices phân loại là Low Offset, Low Power Quad Op Amp, với dòng tiêu thụ điển hình khoảng 600µA cho mỗi bộ khuếch đại.
