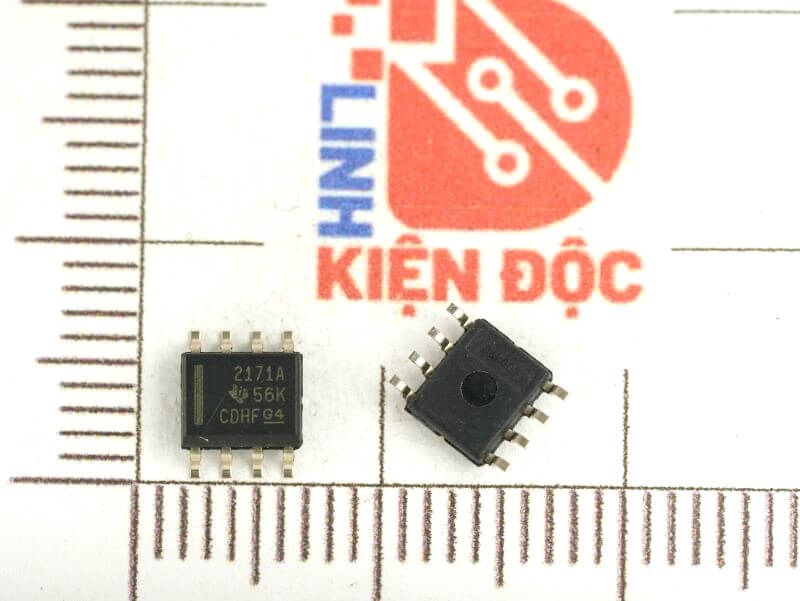

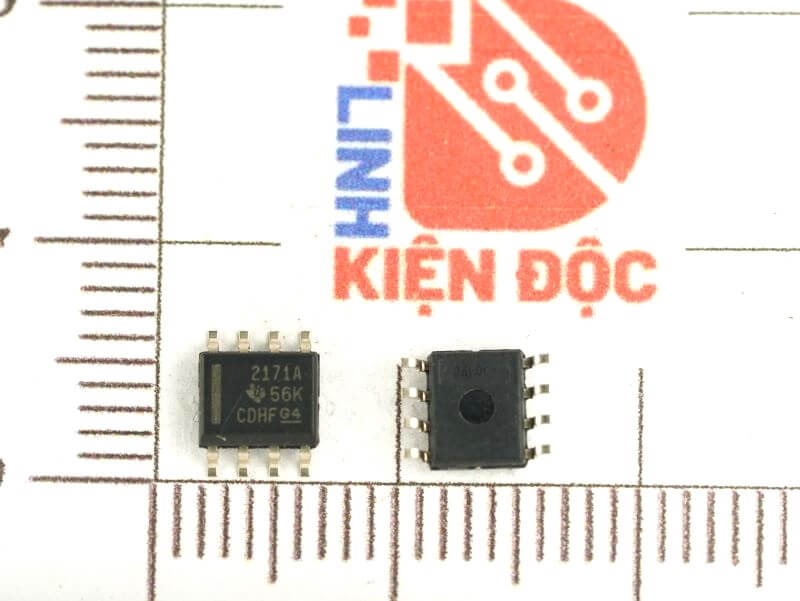

OPA2171, OPA2171AID, OPA2171AIDR SOP-8

Giới thiệu về IC OPA2171

OPA2171 là dòng bộ khuếch đại hoạt động 36V, nguồn điện đơn, độ ồn thấp với khả năng hoạt động trên các nguồn cung cấp từ +2,7V (±1,35V) đến +36V (±18V). Các thiết bị này có sẵn trong các gói vi mô và có độ lệch, độ lệch và băng thông thấp với dòng điện tĩnh thấp. Các phiên bản đơn, kép và bốn đều có thông số kỹ thuật giống hệt nhau để mang lại sự linh hoạt trong thiết kế tối đa. Không giống như hầu hết các op- amp chỉ được chỉ định ở một điện áp cung cấp. Tín hiệu đầu vào ngoài đường ray cung cấp không gây ra sự đảo pha.

Dòng OPA2171 ổn định với tải điện dung lên tới 300pF. Đầu vào có thể hoạt động ở mức 100mV bên dưới đường ray âm và trong phạm vi 2V của đường ray trên cùng trong quá trình hoạt động bình thường. Lưu ý rằng các thiết bị này có thể hoạt động với đầu vào đầy đủ từ đường ray đến đường ray 100mV ngoài đường ray trên cùng, nhưng với hiệu suất giảm trong phạm vi 2V của đường ray trên cùng. Dòng op- amps OPA2171 được chỉ định từ -40°C đến +125°C.

Đặc trưng kỹ thuật OPA2171

• Phạm vi cung cấp: +2,7V đến +36V, ±1,35V đến ±18V
• Độ ồn thấp: 14nV/ Hz Độ lệch thấp: ±0,3µV/ °C
• Đầu vào được lọc RFI
• Phạm vi đầu vào bao gồm nguồn cung âm
• Phạm vi đầu vào hoạt động với nguồn cung tích cực
• Đầu ra từ đường sắt đến đường ray
• Tăng băng thông: 3 MHz
• Dòng tĩnh thấp: 475µA trên mỗi bộ khuếch đại
• Loại bỏ chế độ chung cao: 120dB
• Độ lệch đầu vào thấp hiện tại: 8pA
• Gói tiêu chuẩn ngành: SOIC 8, TSSOP 14

Thông tin kỹ thuật OPA2171

Mã sản phẩm: OPA2171

Loại linh kiện: IC Opamp

Kiểu chân: SOP-8

Sơ đồ chân của OPA2171

Kích thước IC OPA2171

Xem thêm: Nhiều sản phẩm Opamp Tại đây

Datasheet OPA2171
