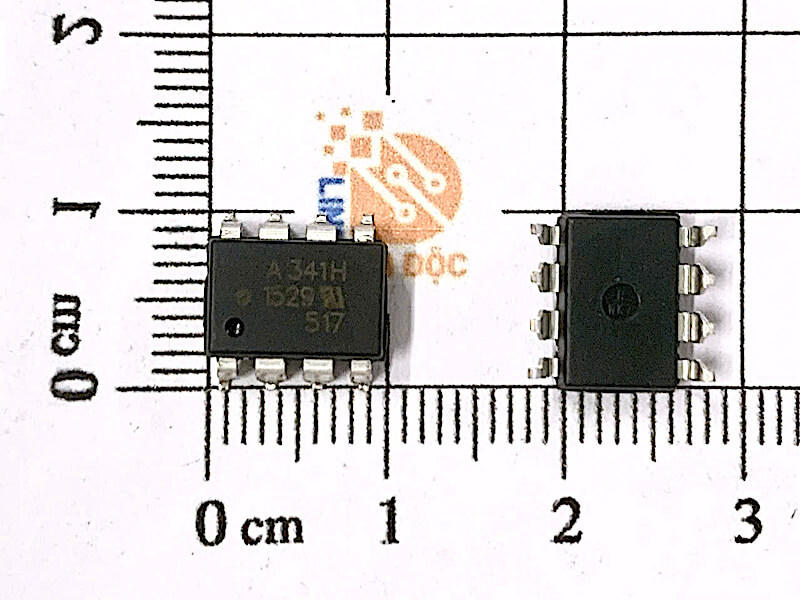

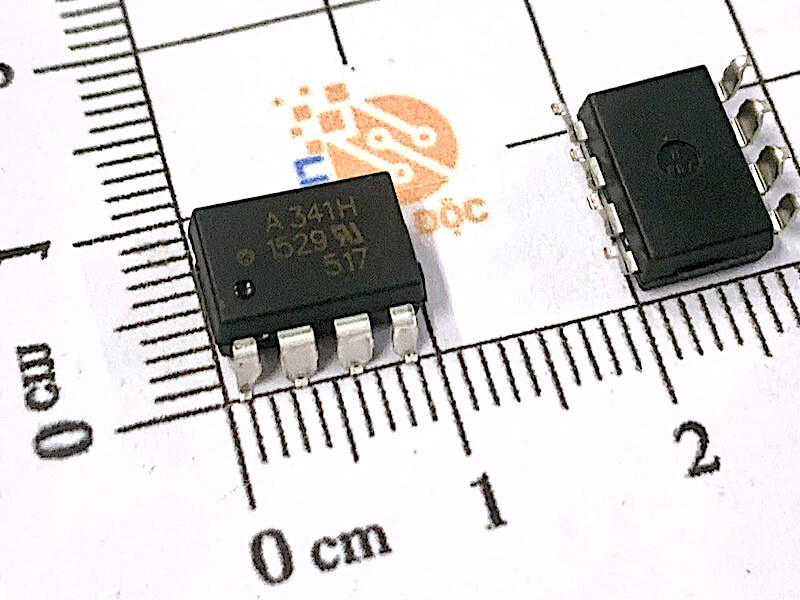

Opto Cách Ly Quang QCPL-341H-500E Kí Hiệu A341H Kiểu Chân SOP-8

QCPL-341H-500E là opto cách ly quang chuyên dụng cho điều khiển cổng IGBT/MOSFET công suất, thuộc dòng IGBT Gate Drive Optocoupler của Broadcom/Avago. Linh kiện tích hợp LED AlGaAs ở phía đầu vào và tầng khuếch đại công suất ở phía đầu ra, cho phép truyền tín hiệu điều khiển qua lớp cách ly điện. Mã linh kiện được cung cấp có package SOP-8, bước chân 2.54 mm và có thể nhận diện trên linh kiện bằng ký hiệu A341H.

Chức năng của QCPL-341H-500E

QCPL-341H-500E thực hiện đồng thời chức năng cách ly tín hiệu và driver cổng công suất:

• Cách ly mạch điều khiển điện áp thấp với tầng công suất.
• Truyền tín hiệu PWM qua phương pháp ghép quang.
• Điều khiển trực tiếp Gate của IGBT hoặc MOSFET công suất.
• Cung cấp dòng đỉnh đầu ra lên đến 2,5A.
• Hỗ trợ đóng/ngắt thiết bị công suất với tốc độ cao.
• Tích hợp Schmitt Trigger giúp cải thiện khả năng xử lý tín hiệu đầu vào.
• Có Under-Voltage Lockout (UVLO) để hạn chế hoạt động khi điện áp nguồn đầu ra chưa đạt mức phù hợp.

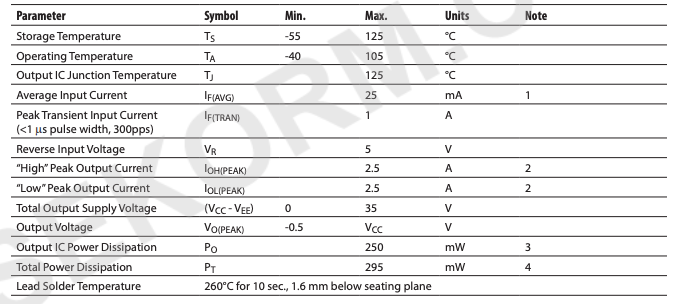

Thông số kỹ thuật QCPL-341H-500E

Các thông số trên phù hợp với dữ liệu của QCPL-341H-500E được các nguồn linh kiện và tài liệu QCPL-341H công bố.

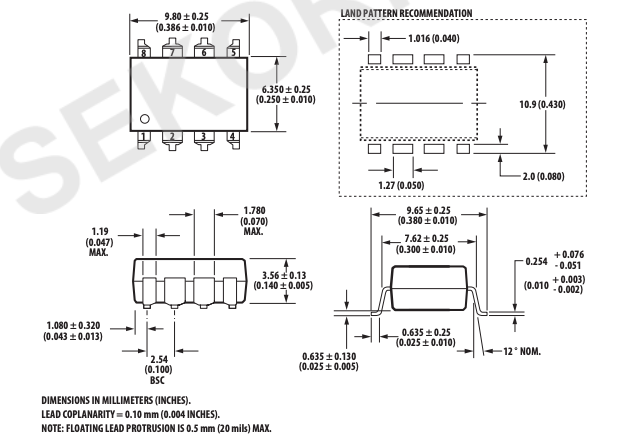

Kích thước QCPL-341H-500E

Đặc điểm nổi bật

Dòng điều khiển Gate lớn

QCPL-341H có dòng đầu ra đỉnh tối đa 2,5A, tối thiểu 2,0A theo tài liệu dòng sản phẩm, phù hợp để nạp và xả điện tích Gate nhanh cho IGBT/MOSFET công suất. Broadcom định hướng linh kiện này cho các ứng dụng điều khiển IGBT/MOSFET trong bộ nghịch lưu và điều khiển động cơ.

Tốc độ chuyển mạch nhanh

Thời gian trễ truyền tối đa khoảng 300ns, giúp tín hiệu điều khiển được truyền sang phía công suất tương đối nhanh, phù hợp với các mạch PWM và chuyển mạch công suất.

Cách ly giữa mạch điều khiển và mạch công suất

Tín hiệu được truyền qua phần tử quang nên mạch điều khiển và mạch công suất không cần nối trực tiếp về mặt điện. Đây là đặc điểm quan trọng trong các thiết kế inverter, biến tần và nguồn công suất.

Ứng dụng của QCPL-341H-500E

QCPL-341H-500E có thể được sử dụng trong:

• Mạch điều khiển IGBT công suất.
• Mạch điều khiển MOSFET công suất.
• Inverter và bộ nghịch lưu.
• Biến tần điều khiển động cơ.
• Nguồn chuyển mạch công suất.
• Bộ chuyển đổi DC-AC.
• Bộ điều khiển động cơ công suất.
• Mạch PWM công suất.
• Các hệ thống cần cách ly giữa mạch điều khiển và tầng công suất.

Kiểu chân SOP-8

QCPL-341H-500E được các nhà phân phối linh kiện ghi nhận với package SOP-8-2.54mm. Đây là dạng linh kiện dán SMD với 8 chân, thuận tiện lắp đặt trên PCB.

Lưu ý: ký hiệu A341H trên mặt linh kiện là marking dùng để nhận diện chip; khi thay thế linh kiện cần đối chiếu cả mã QCPL-341H-500E, package và sơ đồ chân, không nên chỉ dựa vào ký hiệu in trên mặt IC.

Lưu ý khi sử dụng

• Không cấp điện áp vượt quá giới hạn của phía output.
• Phía LED đầu vào cần được giới hạn dòng bằng điện trở hoặc mạch điều khiển phù hợp.
• Cần bố trí tụ bypass gần chân nguồn của IC để giảm nhiễu khi tầng driver đóng/ngắt dòng lớn.
• Khi điều khiển IGBT/MOSFET công suất lớn, cần tính toán điện trở Gate, dòng peak và công suất tổn hao của driver.
• Đối với mạch điện áp cao, cần đảm bảo khoảng cách creepage/clearance trên PCB phù hợp với yêu cầu cách ly thực tế.
