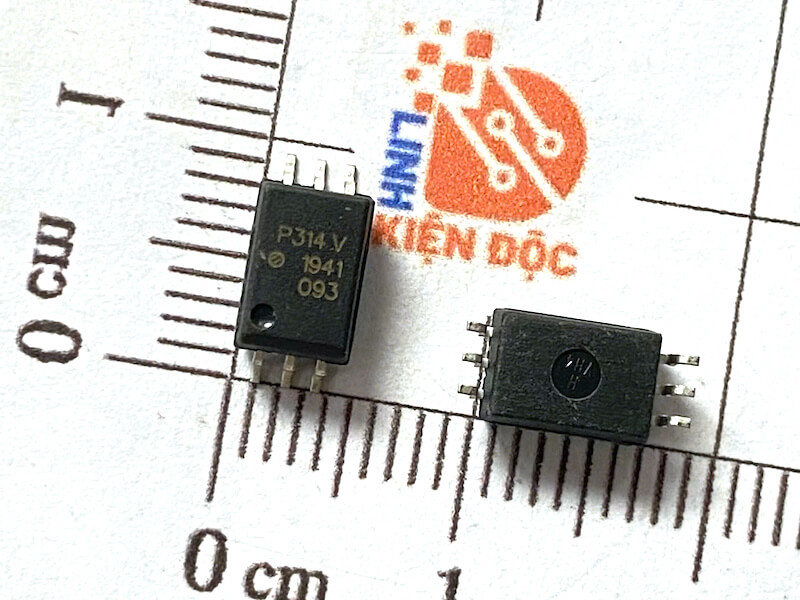

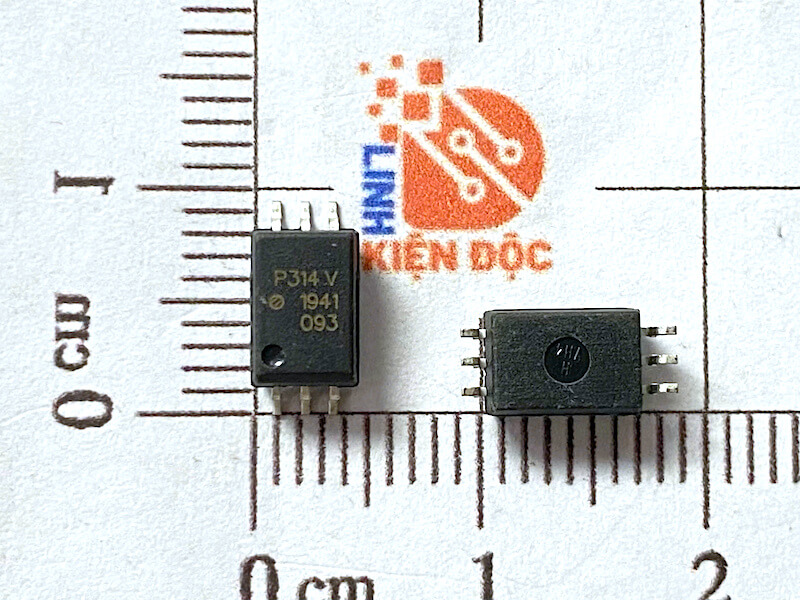

P314V ACPL-P314V ACPL-P314 SOP-6

ACPL-P314V bao gồm một đèn LED GaAsP được ghép quang với một mạch tích hợp có tầng đầu ra nguồn. Bộ ghép quang này rất phù hợp để điều khiển IGBT và MOSFET công suất được sử dụng trong các ứng dụng biến tần điều khiển động cơ. Dải điện áp hoạt động cao của tầng đầu ra cung cấp điện áp điều khiển theo yêu cầu của các thiết bị điều khiển cổng. Điện áp và dòng điện được cung cấp bởi bộ ghép quang này làm cho nó phù hợp lý tưởng để điều khiển trực tiếp các IGBT công suất nhỏ hoặc trung bình.

Thông số kỹ thuật ACPL-P314V

• Dòng điện đầu ra cực đại 0.6A
• Dòng điện đầu ra cực đại tối thiểu 0.4A
• Độ trễ lan truyền tối đa 0,7 μs trên phạm vi nhiệt độ.
• ICC(max) = dòng điện cung cấp tối đa 3 mA.
• Từ chối chế độ chung tối thiểu 25 kV/μs (CMR) tại VCM = 1500 V.
• Phạm vi hoạt động VCC rộng: 10 V đến 30 V trong phạm vi nhiệt độ.
• Phạm vi nhiệt độ hoạt động rộng: –40°C đến 100°C

Sơ đồ cấu tạo ACPL-P314

Các ứng dụng ACPL-P314V

• Điều khiển IGBT/Power MOSFET
• Điều khiển động cơ AC và DC không chổi than
• Biến tần công nghiệp
• Biến tần cho thiết bị gia dụng
• Bếp từ
• Nguồn điện chuyển mạch (SPS)

Xem thêm: Nhiều sản phẩm Opto khác tại đây

Mạch điều khiển LED dùng ACPL-P314

Kích thước ACPL-P314

Datasheet ACPL-P314V
