Phíp đồng đục lỗ sẵn 5x7cm 1 mặt

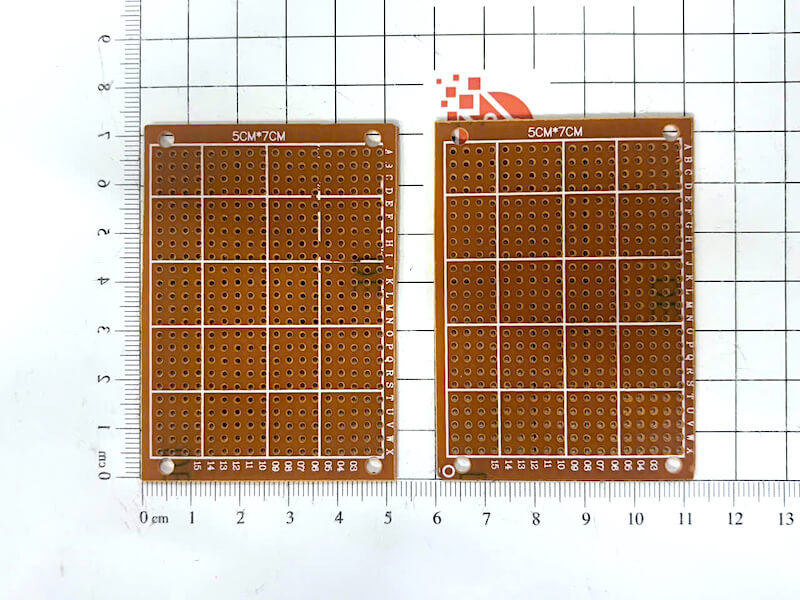

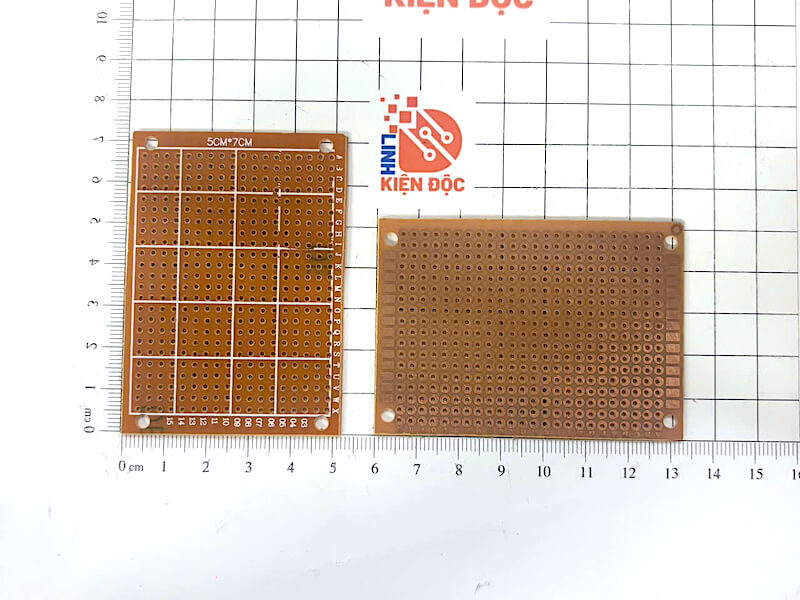

Phíp đồng đục lỗ sẵn 5x7cm 1 mặt là loại bo mạch thử nghiệm được thiết kế với các lỗ chân linh kiện bố trí sẵn, bên dưới có lớp đồng giúp thuận tiện cho việc hàn và kết nối các linh kiện điện tử. Với kích thước nhỏ gọn 5x7cm, sản phẩm phù hợp cho học tập, thực hành điện tử, chế tạo mạch thử nghiệm và các dự án DIY.

Thông số kỹ thuật

Thông số	Chi tiết
Tên sản phẩm	Phíp đồng đục lỗ sẵn
Loại	Phíp đồng 1 mặt
Kích thước	5 x 7cm
Bề mặt	1 mặt đồng
Lỗ linh kiện	Đục sẵn
Chất liệu nền	Phíp cách điện
Chức năng	Hỗ trợ lắp ráp và hàn linh kiện điện tử
Ứng dụng	Làm mạch thử nghiệm, mạch DIY, học tập và sửa chữa điện tử

Chức năng của phíp đồng đục lỗ

Phíp đồng được thiết kế với hệ thống lỗ đục sẵn giúp người dùng dễ dàng cắm chân linh kiện và thực hiện hàn trực tiếp trên bo mạch. Lớp đồng trên một mặt hỗ trợ tạo các điểm tiếp xúc điện, giúp việc kết nối linh kiện trở nên thuận tiện.

Sản phẩm không yêu cầu người dùng phải tự khoan lỗ trên bo mạch, từ đó tiết kiệm thời gian khi chế tạo mạch điện tử thủ công.

Một số chức năng chính:

• Làm nền để lắp đặt linh kiện điện tử.
• Tạo điểm hàn và kết nối giữa các linh kiện.
• Hỗ trợ chế tạo mạch điện tử thủ công.
• Dùng để thử nghiệm, sửa đổi và hoàn thiện các mạch điện đơn giản.
• Có thể cắt, gia công hoặc kết hợp nhiều phíp tùy theo nhu cầu sử dụng.

Ưu điểm nổi bật

Thiết kế nhỏ gọn 5x7cm

Kích thước 5x7cm phù hợp với các mạch điện tử có quy mô nhỏ. Phíp có thể dễ dàng bố trí trong hộp mạch, mô hình, thiết bị DIY hoặc các dự án điện tử cá nhân.

Đục lỗ sẵn

Các lỗ được gia công sẵn giúp thuận tiện khi lắp linh kiện dạng chân cắm như điện trở, tụ điện, diode, transistor, IC, LED và nhiều linh kiện điện tử khác.

Bề mặt đồng một mặt

Thiết kế 1 mặt đồng cho phép người dùng thực hiện việc hàn và tạo đường kết nối theo nhu cầu. Đây là lựa chọn phù hợp cho những người muốn chủ động thiết kế mạch thay vì sử dụng PCB được sản xuất theo mẫu cố định.

Dễ sử dụng

Phíp đồng có cách sử dụng đơn giản, phù hợp cho cả người mới học điện tử và người đã có kinh nghiệm chế tạo mạch. Người dùng có thể tự bố trí linh kiện và tạo kết nối bằng dây hoặc thiếc hàn.

Ứng dụng của phíp đồng 5x7cm

Phíp đồng đục lỗ sẵn được sử dụng rộng rãi trong thực hành và chế tạo điện tử, chẳng hạn:

• Học tập điện tử: thực hành lắp ráp và hàn linh kiện.
• Chế tạo mạch DIY: làm các mạch điện theo thiết kế cá nhân.
• Mạch thử nghiệm: kiểm tra nguyên lý hoạt động trước khi thiết kế PCB hoàn chỉnh.
• Mạch điều khiển nhỏ: lắp ráp các mạch điều khiển LED, relay, cảm biến và module điện tử.
• Mạch Arduino và vi điều khiển: kết hợp với các module, cảm biến và linh kiện ngoại vi.
• Sửa chữa điện tử: thay thế hoặc làm lại một số phần mạch bị hỏng.
• Mô hình điện tử: sử dụng trong các mô hình học tập, robot và dự án STEM.
• Chế tạo thiết bị cá nhân: phù hợp với các dự án điện tử cần kích thước bo mạch nhỏ.

Cách sử dụng

Để sử dụng phíp đồng hiệu quả, người dùng có thể thực hiện theo các bước:

Bước 1: Xác định sơ đồ và vị trí các linh kiện trên phíp.

Bước 2: Cắm chân linh kiện qua các lỗ có sẵn, sau đó cố định linh kiện tại vị trí mong muốn.

Bước 3: Tạo đường kết nối giữa các linh kiện bằng dây dẫn hoặc thiếc hàn tùy theo thiết kế.

Bước 4: Hàn cố định các điểm tiếp xúc.

Bước 5: Kiểm tra lại đường mạch, các mối hàn và đo thông mạch trước khi cấp nguồn.

Lưu ý khi sử dụng

• Kiểm tra đúng sơ đồ mạch trước khi hàn.
• Làm sạch bề mặt đồng để tăng khả năng bám thiếc.
• Hàn nhanh và đúng nhiệt độ để hạn chế ảnh hưởng đến linh kiện.
• Kiểm tra kỹ các điểm chập mạch trước khi cấp điện.
• Sử dụng dụng cụ bảo hộ và khu vực làm việc thông thoáng khi hàn.
• Không cấp nguồn vượt quá thông số cho phép của các linh kiện được lắp trên phíp.

Kết luận

Phíp đồng đục lỗ sẵn 5x7cm 1 mặt là lựa chọn tiện lợi cho việc lắp ráp, thử nghiệm và chế tạo các mạch điện tử thủ công. Thiết kế nhỏ gọn, có sẵn lỗ linh kiện và bề mặt đồng giúp sản phẩm dễ sử dụng, phù hợp cho học tập điện tử, mạch DIY, Arduino, mô hình, thử nghiệm và sửa chữa mạch.

Đây là một phụ kiện hữu ích cho những người thường xuyên thực hành và chế tạo các mạch điện tử theo thiết kế riêng.
