Phíp đồng đục lỗ sẵn sợi thủy tinh 1 mặt 5*7cm

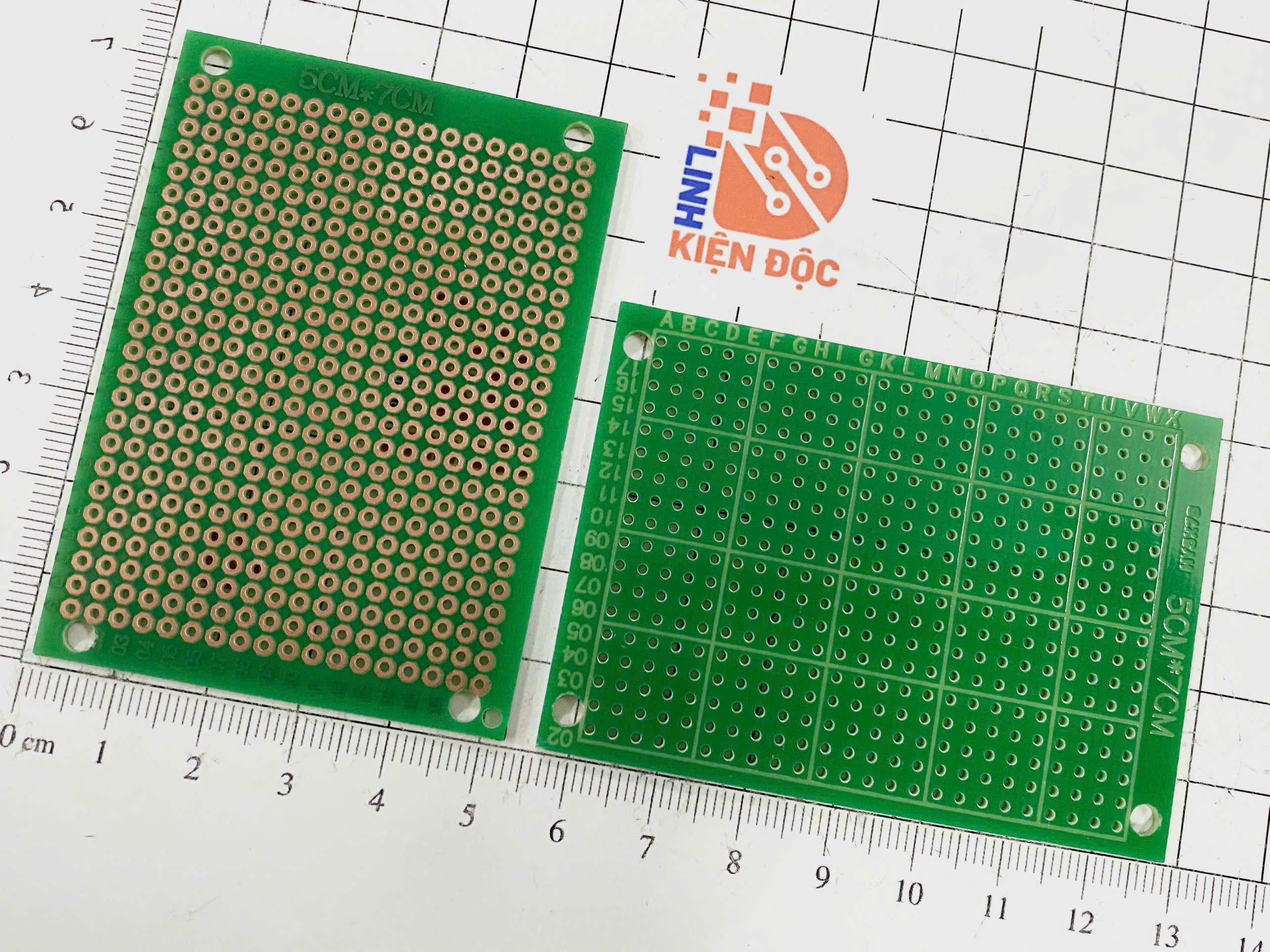

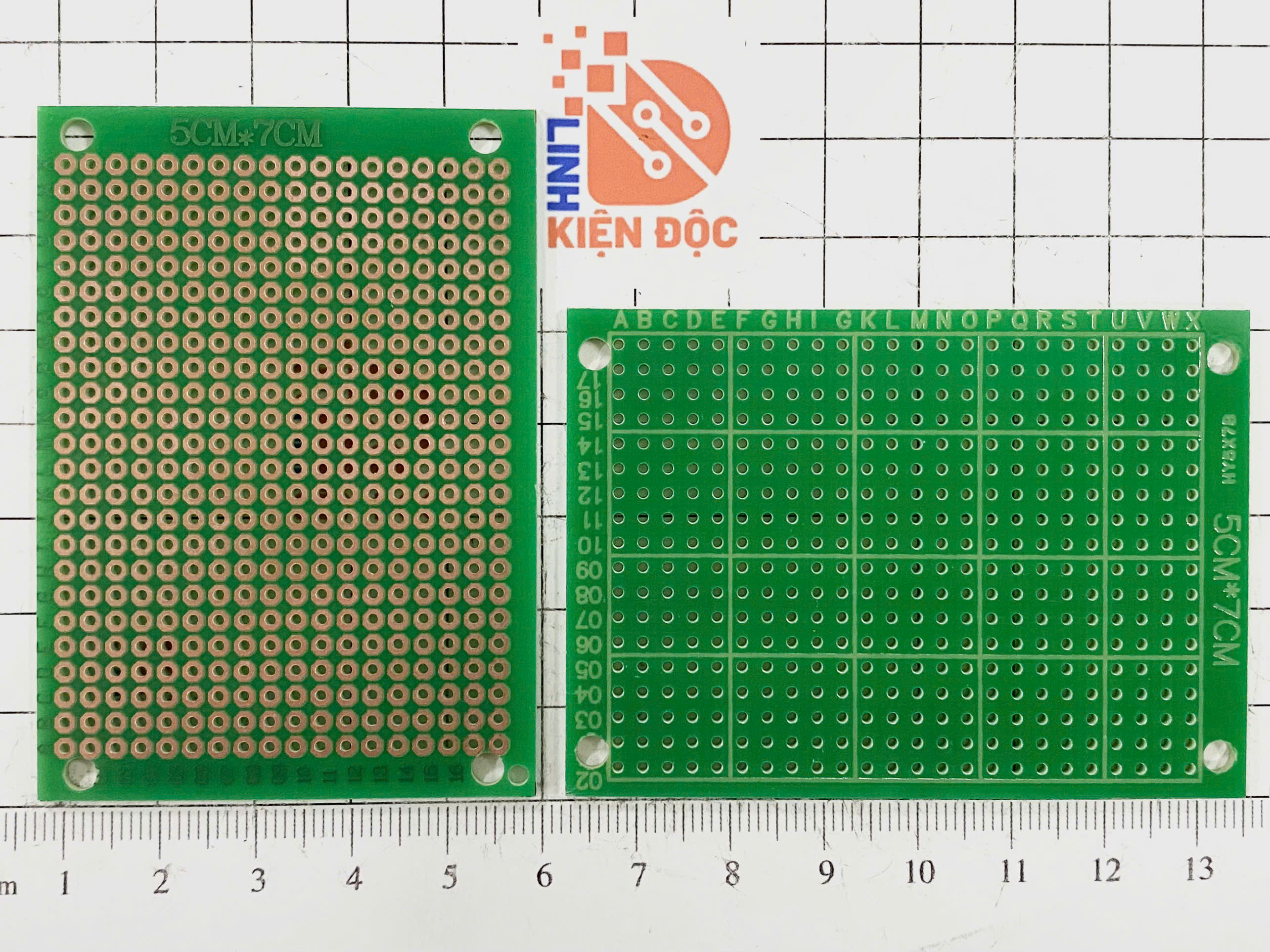

Phíp đồng đục lỗ sẵn sợi thủy tinh 1 mặt 5×7cm là loại board mạch PCB tiện dụng, được thiết kế dành cho việc lắp ráp, thử nghiệm và chế tạo các mạch điện tử. Sản phẩm sử dụng nền sợi thủy tinh, một mặt phủ đồng và được đục sẵn hệ thống lỗ chân linh kiện, giúp người dùng dễ dàng lắp đặt các linh kiện điện tử dạng chân cắm.

Với kích thước nhỏ gọn 5×7cm, phíp đồng phù hợp cho các mạch điện tử mini, mạch học tập, mạch DIY, mạch thử nghiệm và các dự án Arduino, vi điều khiển.





Thông số kỹ thuật phíp đồng 5×7cm

Lưu ý: Khoảng cách giữa các lỗ và độ dày lớp đồng có thể khác nhau tùy từng lô sản xuất. Nên kiểm tra kích thước thực tế trước khi thiết kế PCB hoặc lựa chọn linh kiện.

Phíp đồng đục lỗ sẵn là gì?

Phíp đồng đục lỗ sẵn, hay còn gọi là Perfboard, là loại bảng mạch được thiết kế với nhiều lỗ nhỏ bố trí theo dạng ma trận. Các lỗ này giúp người dùng đưa chân linh kiện xuyên qua board và hàn cố định ở mặt đồng phía dưới.

Khác với PCB mạch in theo sơ đồ cố định, phíp đồng đục lỗ không yêu cầu người dùng phải thiết kế đường mạch hoàn chỉnh ngay từ đầu. Người dùng có thể tự tạo đường kết nối bằng dây điện, thiếc hàn hoặc dây đồng, tùy theo sơ đồ mạch.

Đặc điểm của phíp đồng sợi thủy tinh 1 mặt

1. Nền sợi thủy tinh chắc chắn

Phíp được làm từ vật liệu nền sợi thủy tinh, có độ cứng và khả năng chịu nhiệt tốt, phù hợp với quá trình hàn linh kiện điện tử.

Vật liệu này giúp board ổn định hơn khi lắp ráp và hàn nhiều linh kiện so với một số loại board nền giấy giá rẻ.

2. Một mặt phủ đồng

Board có một mặt đồng, giúp người dùng hàn chân linh kiện và tạo kết nối điện ở mặt dưới.

Lớp đồng cũng có thể được sử dụng để tạo các đường cấp nguồn hoặc đường tín hiệu bằng cách nối các điểm hàn với nhau.

3. Đục lỗ sẵn

Các lỗ được bố trí sẵn theo hàng và cột, giúp việc lắp đặt linh kiện trở nên đơn giản.

Người dùng có thể dễ dàng gắn:

• Điện trở.
• Tụ điện.
• Diode.
• LED.
• Transistor.
• IC dạng DIP.
• Header.
• Công tắc.
• Relay.
• Cảm biến.
• Module điện tử có chân cắm.

Chức năng của phíp đồng 5×7cm

Lắp ráp mạch điện tử

Chức năng chính của sản phẩm là làm nền để lắp ráp các linh kiện điện tử thành một mạch hoàn chỉnh.

Người dùng có thể dựa trên sơ đồ nguyên lý, bố trí linh kiện trên board rồi hàn các chân linh kiện với nhau để tạo thành đường dẫn điện.

Thử nghiệm mạch

Phíp đồng đặc biệt phù hợp để thử nghiệm các mạch đơn giản trước khi thiết kế PCB chuyên dụng.

Ví dụ:

• Mạch LED.
• Mạch nguồn.
• Mạch khuếch đại.
• Mạch cảm biến.
• Mạch relay.
• Mạch điều khiển transistor.
• Mạch sử dụng IC.
• Mạch vi điều khiển.

Chế tạo mạch DIY

Với kích thước 5×7cm, sản phẩm rất phù hợp cho các dự án DIY nhỏ gọn. Người dùng có thể tự thiết kế vị trí linh kiện và đường nối theo nhu cầu mà không cần đặt PCB theo từng thiết kế.

Ứng dụng của phíp đồng đục lỗ sẵn 5×7cm

Sản phẩm được sử dụng rộng rãi trong:

• Học tập điện tử: thực hành nguyên lý mạch và kỹ thuật hàn.
• Thí nghiệm: lắp ráp nhanh các mạch điện tử mẫu.
• Sửa chữa điện tử: làm board thay thế hoặc phục hồi một số mạch đơn giản.
• DIY Electronics: chế tạo các dự án điện tử cá nhân.
• Arduino và vi điều khiển: lắp ráp mạch ngoại vi, LED, relay, cảm biến.
• Mạch nguồn: thử nghiệm các tầng nguồn DC công suất nhỏ.
• Mạch khuếch đại: lắp ráp và kiểm tra các tầng khuếch đại.
• Mạch điều khiển: kết nối transistor, relay, công tắc và các linh kiện điều khiển.

Ưu điểm của phíp đồng sợi thủy tinh 5×7cm

• Kích thước 5×7cm nhỏ gọn, dễ bố trí trong hộp thiết bị.
• Đục lỗ sẵn, không cần tự khoan lỗ linh kiện.
• Nền sợi thủy tinh chắc chắn.
• Một mặt phủ đồng thuận tiện cho việc hàn.
• Phù hợp với linh kiện điện tử dạng chân xuyên lỗ.
• Có thể tùy biến đường kết nối theo từng mạch.
• Tiện lợi cho học tập, sửa chữa và chế tạo mạch DIY.
• Có thể cắt hoặc gia công thêm khi cần.

Cách sử dụng phíp đồng đục lỗ

Để lắp ráp mạch trên phíp đồng, người dùng có thể thực hiện theo các bước:

Bước 1: Xác định sơ đồ nguyên lý và vị trí của từng linh kiện.

Bước 2: Đặt linh kiện xuyên qua các lỗ trên board theo bố trí mong muốn.

Bước 3: Uốn chân linh kiện hoặc cố định tạm thời để linh kiện không bị rơi.

Bước 4: Hàn chân linh kiện tại mặt đồng.

Bước 5: Dùng dây đồng hoặc dây nối để tạo các đường kết nối giữa các linh kiện.

Bước 6: Kiểm tra thông mạch, chạm chập và cấp nguồn thử nghiệm.

Lưu ý khi hàn và sử dụng

Khi sử dụng phíp đồng, cần chú ý nhiệt độ và thời gian hàn để tránh làm bong lớp đồng hoặc ảnh hưởng đến vật liệu nền.

Không nên để mỏ hàn tiếp xúc quá lâu tại một điểm. Sau khi hoàn thành mạch, nên kiểm tra kỹ các vị trí có nguy cơ chạm chập giữa đường nguồn và đường tín hiệu trước khi cấp điện.

Đối với mạch có điện áp hoặc công suất cao, cần lựa chọn board, dây dẫn, khoảng cách cách điện và phương pháp tản nhiệt phù hợp với điều kiện thực tế.

Phíp đồng 5×7cm phù hợp với ai?

Sản phẩm phù hợp với nhiều đối tượng sử dụng:

• Sinh viên ngành điện – điện tử.
• Học sinh học STEM và kỹ thuật.
• Kỹ thuật viên sửa chữa điện tử.
• Người làm mạch DIY.
• Người nghiên cứu và thử nghiệm mạch.
• Người chế tạo thiết bị điện tử cá nhân.
• Người cần một loại board đơn giản để lắp ráp mạch nhanh.
