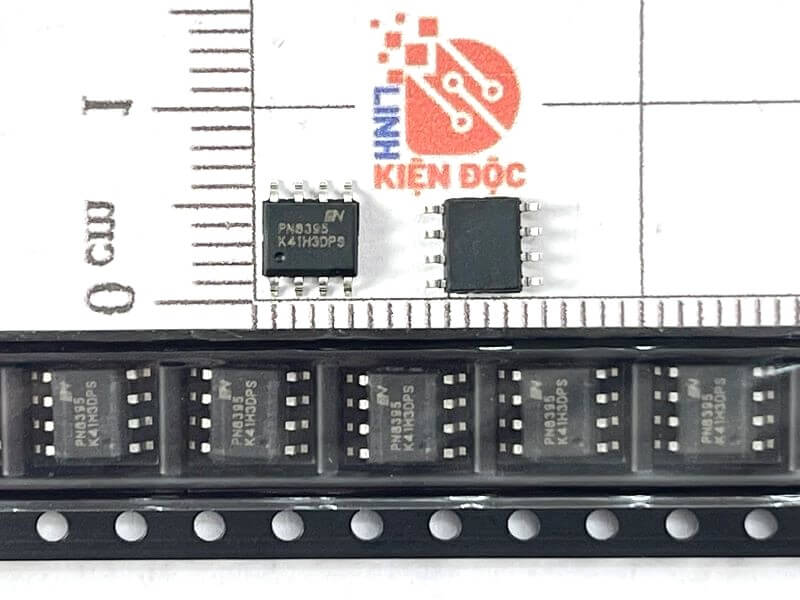

PN8395 PN8395SEC-R1H IC nguồn chuyển mạch AC-DC SOP-8 chính hãng

Giới thiệu chung

PN8395SEC-R1H thuộc dòng IC nguồn chuyển mạch AC-DC — một loại PMIC (Power Management IC) dạng CC/CV (Constant Current / Constant Voltage). Đây là linh kiện tích hợp, dùng trong nguồn PSR (Primary Side Regulation) để điều khiển chế độ sạc hoặc cung cấp điện áp ổn định mà không cần sử dụng optocoupler hay mạch phản hồi thứ cấp.

Sơ đồ chân PN8395

 Thông số kỹ thuật chính

• Điện áp chuyển mạch (Switching Voltage): lên tới 650 V

• Điện năng tiêu thụ chờ (Standby Power): < 50 mW

• Điện trở dẫn (R_DS(on)): khoảng 3 Ω

• Điện áp hoạt động đầu ra: 10–30 V

• Công suất đầu ra: tối đa 24 W

• Độ chính xác CC/CV: ±5%
