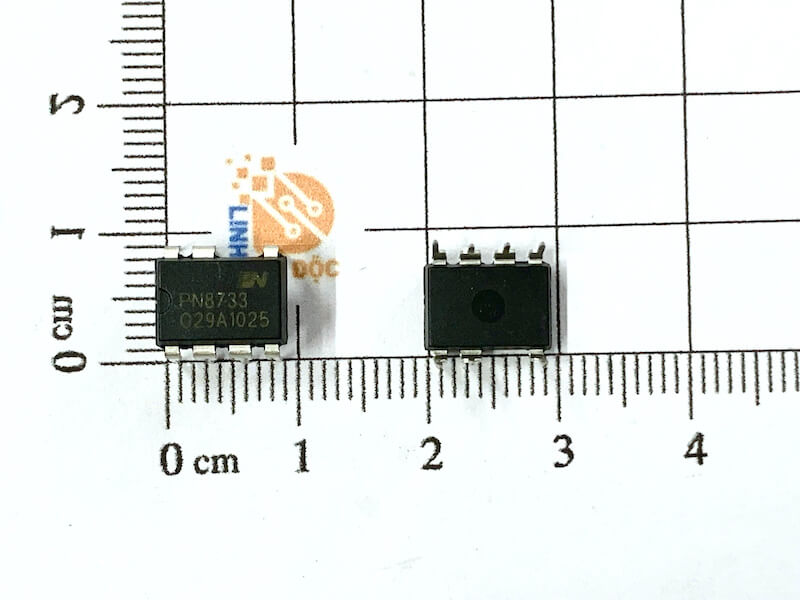

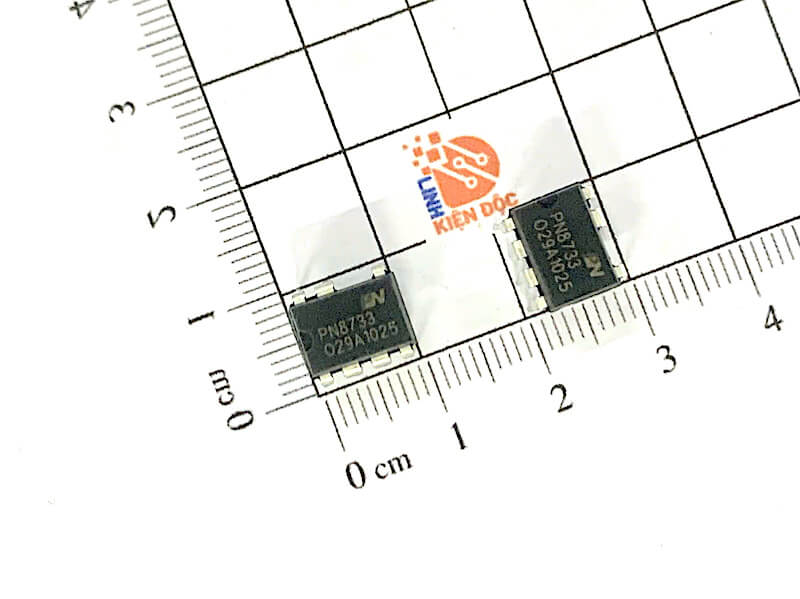

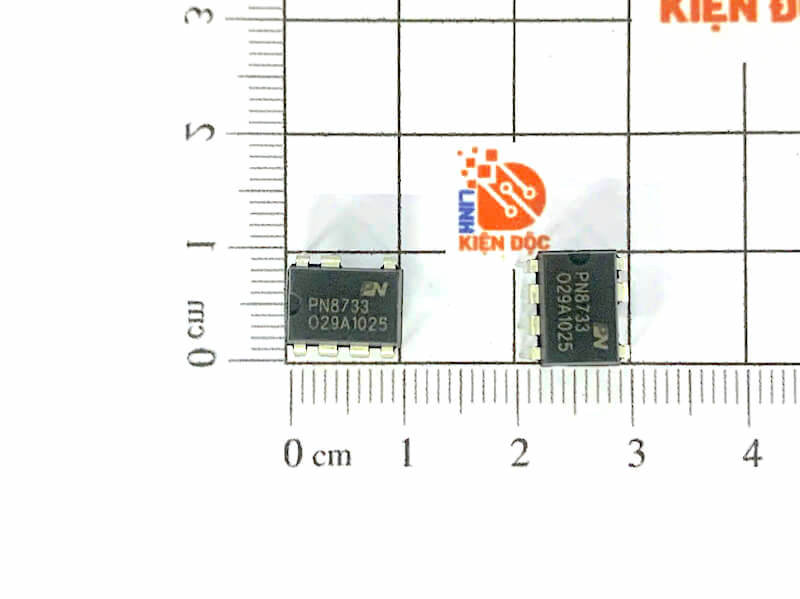

PN8733 IC nguồn DIP-7
9,000₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
Giới thiệu chung về IC nguồn PN8733 DIP-7
PN8733 là IC nguồn AC-DC dạng offline của Chipown, thuộc nhóm IC nguồn xung có MOSFET công suất cao áp tích hợp bên trong. Linh kiện được thiết kế chủ yếu cho các bộ nguồn flyback công suất nhỏ và trung bình. PN8733 có dạng đóng gói DIP-7, giúp giảm số lượng linh kiện bên ngoài và đơn giản hóa thiết kế mạch nguồn.
1. Đặc điểm nổi bật
- Tích hợp MOSFET điện áp cao 800 V bên trong IC.
- Tần số chuyển mạch danh định khoảng 100 kHz.
- Hỗ trợ các chế độ Hi-mode, Eco-mode và Burst-mode.
- Burst-mode khoảng 28 kHz, giúp giảm tổn hao khi tải nhẹ.
- Tích hợp các chức năng bảo vệ như quá dòng, quá tải, quá áp, quá nhiệt và ngắn mạch.
- Công suất tiêu thụ ở chế độ chờ thấp, khoảng dưới 25 mW tại 230 VAC.
- Công suất đầu ra tham khảo khoảng 18 W.
- Dạng vỏ DIP-7 thuận tiện cho việc lắp ráp và sửa chữa.
2. Cấu tạo bên trong
PN8733 được tích hợp nhiều khối chức năng trong cùng một IC, bao gồm:
- MOSFET công suất cao áp 800 V.
- Mạch điều khiển PWM.
- Mạch khởi động cao áp.
- Mạch tạo dao động.
- Mạch điều khiển Gate Driver.
- Mạch cảm biến và giới hạn dòng.
- Mạch phản hồi FB/COMP.
- Mạch bảo vệ quá dòng OCP.
- Mạch bảo vệ quá tải OLP.
- Mạch bảo vệ quá áp OVP.
- Mạch bảo vệ quá nhiệt OTP.
- Mạch điều khiển chế độ tiết kiệm năng lượng và Burst-mode.
Việc tích hợp MOSFET công suất và mạch điều khiển PWM giúp PN8733 giảm đáng kể số lượng linh kiện bên ngoài so với thiết kế sử dụng MOSFET rời.
3. Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Loại IC | IC nguồn AC-DC offline |
| Phương pháp điều khiển | PWM |
| MOSFET công suất | Tích hợp |
| Điện áp MOSFET tối đa | 800 V |
| RDS(on) | Khoảng 2,0 Ω |
| Tần số chuyển mạch | Khoảng 100 kHz |
| Tần số Burst-mode | Khoảng 28 kHz |
| Công suất đầu ra tham khảo | Khoảng 18 W |
| Công suất chờ | < 25 mW tại 230 VAC |
| Bảo vệ | OCP, OLP, OVP, OTP |
| Package | DIP-7 |
| Kiểu nguồn điển hình | Flyback cách ly |
4. Cấu tạo và chân DIP-7
PN8733 sử dụng vỏ DIP-7 với tổng cộng 7 chân. Các chân được sử dụng cho những chức năng chính như:
- SW: kết nối với nút chuyển mạch và cuộn sơ cấp biến áp.
- GND: chân mass phía sơ cấp.
- VDD: nguồn cấp cho mạch điều khiển.
- CS: nhận tín hiệu cảm biến dòng để giới hạn dòng MOSFET.
- FB/COMP: nhận tín hiệu phản hồi và điều khiển công suất.
- BR: phục vụ chức năng điều khiển theo điện áp đầu vào và giảm nhiễu EMI.
- SW: chân liên quan đến đường công suất của MOSFET tích hợp.
Khi thiết kế hoặc sửa chữa, cần đối chiếu sơ đồ chân trong datasheet đúng phiên bản PN8733 vì không nên xác định thứ tự chân chỉ dựa vào tên chức năng.
5. Kích thước
PN8733 có phiên bản DIP-7 dạng linh kiện cắm xuyên lỗ. IC có 7 chân được bố trí thành hai hàng hai bên thân IC.
Đặc điểm của dạng DIP-7:
- Có 7 chân.
- Chân được bố trí hai bên thân IC.
- Khoảng cách chân phù hợp với PCB dạng linh kiện xuyên lỗ.
- Dễ hàn, tháo lắp và thay thế khi sửa chữa.
- Thích hợp với các mạch nguồn dân dụng và thiết bị điện tử công suất nhỏ.
Kích thước chính xác của thân IC, khoảng cách giữa hai hàng chân, bước chân và đường kính chân cần lấy theo bản vẽ cơ khí của nhà sản xuất.
6. Ứng dụng
PN8733 có thể được sử dụng trong:
- Bộ nguồn AC-DC công suất nhỏ.
- Nguồn standby của TV và màn hình.
- Adapter và bộ sạc công suất nhỏ.
- Nguồn phụ cho thiết bị điện tử.
- Nguồn cấp cho thiết bị điều khiển.
- Nguồn cách ly trong thiết bị công nghiệp.
- Các bộ nguồn flyback có công suất khoảng 18 W.
DATASHEET
