PS219A4-ASTX IGBT 75A 600V MỚI

1. Giới thiệu chung về IGBT PS219A4-ASTX

PS219A4-ASTX là module công suất thông minh IPM (Intelligent Power Module), sử dụng công nghệ bán dẫn IGBT để thực hiện chức năng đóng cắt, chuyển đổi và điều khiển điện năng trong các hệ thống điện tử công suất.

Module IGBT PS219A4-ASTX được giới thiệu với thông số dòng điện 75A, điện áp 600V, phù hợp với các ứng dụng điều khiển động cơ và thiết bị sử dụng công nghệ inverter có thiết kế tương thích.

Sản phẩm có cấu trúc dạng module tích hợp, giúp giảm số lượng linh kiện công suất rời, tiết kiệm diện tích bo mạch và hỗ trợ quá trình lắp đặt, sửa chữa hoặc thay thế.

PS219A4-ASTX có thể được sử dụng trong các hệ thống điều khiển động cơ xoay chiều, bộ chuyển đổi điện năng và các thiết bị công nghiệp đáp ứng yêu cầu kỹ thuật của module.

2. Đặc điểm nổi bật của IGBT PS219A4-ASTX

• Mã sản phẩm: PS219A4-ASTX.
• Loại linh kiện: Module IGBT công suất thông minh IPM.
• Điện áp theo thông tin sản phẩm: 600V.
• Dòng điện theo thông tin sản phẩm: 75A.
• Sử dụng công nghệ bán dẫn IGBT.
• Thiết kế dạng module công suất tích hợp.
• Hỗ trợ điều khiển đóng cắt điện năng.
• Phù hợp với các mạch điều khiển động cơ inverter.
• Có thể tích hợp mạch điều khiển và chức năng bảo vệ theo thiết kế.
• Giúp giảm số lượng linh kiện công suất rời.
• Thuận tiện trong quá trình bảo trì và thay thế.

3. Cấu tạo của module IGBT PS219A4-ASTX

Module PS219A4-ASTX được thiết kế với các thành phần phục vụ quá trình điều khiển và chuyển đổi công suất.

Các phần tử IGBT công suất: Có chức năng đóng cắt dòng điện theo tín hiệu điều khiển, giúp kiểm soát điện năng cung cấp cho tải.

Diode hồi tiếp: Trong cấu trúc có diode hồi tiếp, bộ phận này hỗ trợ dẫn dòng điện từ tải cảm trong quá trình chuyển mạch.

Mạch điều khiển cổng: Tiếp nhận tín hiệu điều khiển và hỗ trợ đóng mở các phần tử IGBT bên trong module.

Mạch bảo vệ: Tùy theo thiết kế, module IPM có thể tích hợp chức năng bảo vệ quá dòng, thấp áp hoặc các điều kiện hoạt động bất thường.

Thân module: Bảo vệ các linh kiện bán dẫn và mạch điện bên trong, đồng thời hỗ trợ lắp đặt trên thiết bị.

Các chân kết nối: Dùng để kết nối nguồn điện, tín hiệu điều khiển và đầu ra công suất.

Số lượng IGBT, sơ đồ kết nối bên trong và chức năng bảo vệ cụ thể cần được xác nhận theo datasheet PS219A4-ASTX.

4. Thông số kỹ thuật IGBT PS219A4-ASTX

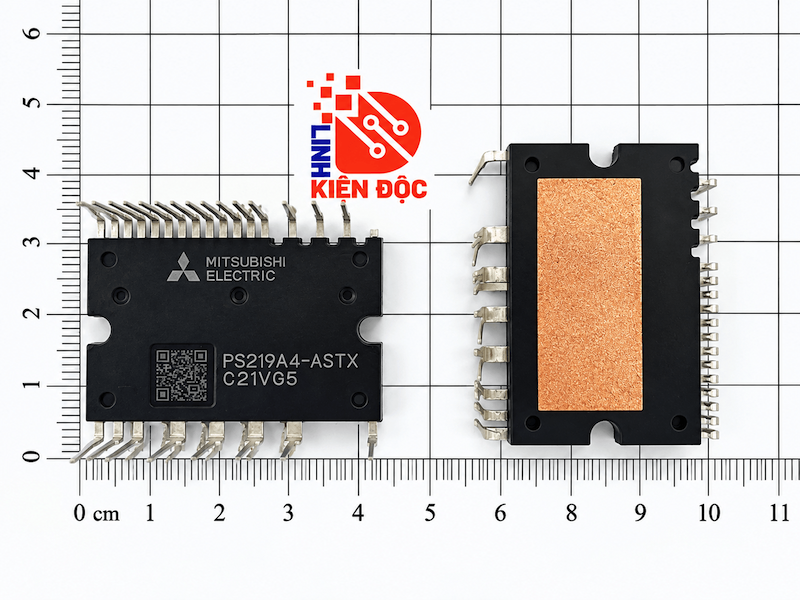

5. Kích thước và kiểu dáng module PS219A4-ASTX

6. Nguyên lý hoạt động của IGBT PS219A4-ASTX

Module IGBT PS219A4-ASTX hoạt động dựa trên nguyên lý điều khiển đóng cắt các phần tử bán dẫn công suất.

Trong hệ thống inverter, nguồn điện một chiều được đưa vào tầng công suất. Các phần tử IGBT được điều khiển đóng mở theo trình tự nhằm tạo ra điện áp đầu ra đáp ứng yêu cầu vận hành của tải.

Thông qua phương pháp điều chế độ rộng xung PWM, bộ điều khiển có thể thay đổi đặc tính điện áp đầu ra và điều chỉnh tốc độ động cơ trong những hệ thống được thiết kế phù hợp.

Các diode hồi tiếp hỗ trợ quá trình dẫn dòng khi điều khiển tải có tính cảm.

Nhờ cấu trúc tích hợp, module giúp đơn giản hóa tầng công suất và giảm nhu cầu sử dụng nhiều linh kiện bán dẫn rời.

7. Ứng dụng của module IGBT PS219A4-ASTX

PS219A4-ASTX có thể được sử dụng trong các hệ thống điện tử công suất có thiết kế tương thích như:

• Mạch điều khiển động cơ inverter.
• Bộ biến tần điều khiển tốc độ động cơ.
• Bo mạch công suất điều khiển động cơ xoay chiều.
• Hệ thống điều khiển máy nén inverter.
• Mạch điều khiển quạt và bơm.
• Thiết bị điện công nghiệp sử dụng công nghệ inverter.
• Hệ thống tự động hóa và điều khiển động cơ.
• Bộ chuyển đổi điện năng.
• Sửa chữa bo mạch công suất.
• Thay thế module IGBT trong thiết bị sử dụng đúng mã.

Ứng dụng thực tế phụ thuộc vào thiết kế thiết bị, đặc tính điện và khả năng tương thích của module.

8. Ưu điểm của module IGBT PS219A4-ASTX

Thiết kế tích hợp: Giúp giảm số lượng linh kiện công suất rời và đơn giản hóa cấu trúc bo mạch.

Khả năng chịu điện áp: Thông số 600V phù hợp với các ứng dụng có điện áp nằm trong giới hạn cho phép.

Khả năng dẫn dòng: Thông số 75A đáp ứng những hệ thống có yêu cầu dòng điện phù hợp với đặc tính kỹ thuật của module.

Hỗ trợ điều khiển động cơ: Công nghệ IGBT cho phép điều khiển đóng cắt điện năng bằng tín hiệu điện tử.

Tiết kiệm diện tích: Kết cấu module giúp bố trí tầng công suất gọn gàng.

Thuận tiện bảo trì: Phù hợp với nhu cầu sửa chữa và thay thế trên các thiết bị sử dụng đúng mã linh kiện.

9. Lưu ý khi sử dụng và thay thế IGBT PS219A4-ASTX

Khi lắp đặt và sử dụng module PS219A4-ASTX cần chú ý:

• Kiểm tra chính xác mã linh kiện PS219A4-ASTX.
• Đối chiếu sơ đồ chân theo datasheet.
• Kiểm tra điện áp nguồn và dòng điện tải.
• Đảm bảo hệ thống tản nhiệt phù hợp.
• Kiểm tra nguồn cấp cho mạch điều khiển.
• Kiểm tra tín hiệu PWM và các mạch bảo vệ.
• Không đấu nhầm chân nguồn và chân tín hiệu.
• Kiểm tra tụ điện, diode và linh kiện công suất liên quan.
• Không vận hành module vượt giới hạn kỹ thuật.
• Kiểm tra động cơ và nguyên nhân hư hỏng của module cũ trước khi thay thế.

Đặc biệt, không nên thay thế PS219A4-ASTX bằng module có mã gần giống khi chưa kiểm tra sơ đồ chân, đặc tính điện và chức năng điều khiển.

10. Kết luận

Module IGBT PS219A4-ASTX 75A 600V là linh kiện bán dẫn công suất phục vụ các ứng dụng điều khiển động cơ và chuyển đổi điện năng trong những thiết bị có thiết kế tương thích.

Với công nghệ IGBT và kết cấu dạng module tích hợp, PS219A4-ASTX hỗ trợ đơn giản hóa tầng công suất, tiết kiệm diện tích bo mạch và thuận tiện trong quá trình sửa chữa.

Sản phẩm phù hợp với nhu cầu bảo trì và thay thế module công suất trong các hệ thống sử dụng đúng mã PS219A4-ASTX, đồng thời đáp ứng yêu cầu kỹ thuật về điện áp, dòng điện, sơ đồ chân và tản nhiệt.

Datasheet
