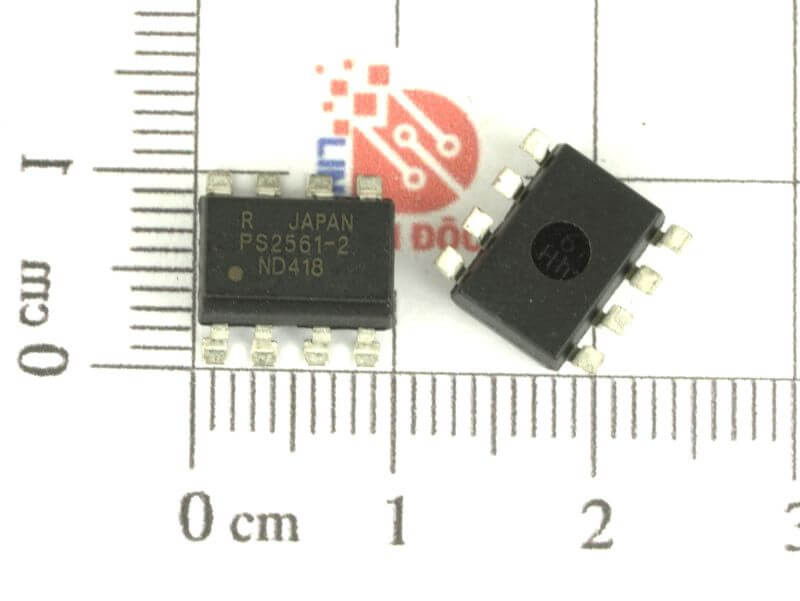

PS2561-2 IC opto cách ly quang SOP-8

Giới thiệu chung

PS2561-2 là IC opto cách ly quang (photocoupler) loại dual channel của hãng Renesas (trước đây là NEC), gồm 2 kênh cách ly quang độc lập trong cùng một package. Bên trong mỗi kênh có LED hồng ngoại và phototransistor để truyền tín hiệu điện qua ánh sáng, giúp cách ly điện áp và chống nhiễu giữa mạch điều khiển và mạch công suất.

Đặc điểm

• 2 kênh opto-transistor độc lập.

• Điện áp cách ly cao: 5000 Vrms (1 phút).

• Dòng điều khiển LED thấp, phù hợp với mạch vi điều khiển.

• Đáp ứng tốc độ trung bình, phù hợp cho truyền tín hiệu logic hoặc phản hồi nguồn.

• Đóng gói nhỏ gọn SOP-8 (tiết kiệm diện tích so với 2 opto đơn).

Cấu tạo

1. LED hồng ngoại ở ngõ vào (anode, cathode).

2. Phototransistor ở ngõ ra (collector, emitter).

3. Khoảng cách cách ly quang học ở giữa để ngăn cách điện áp.

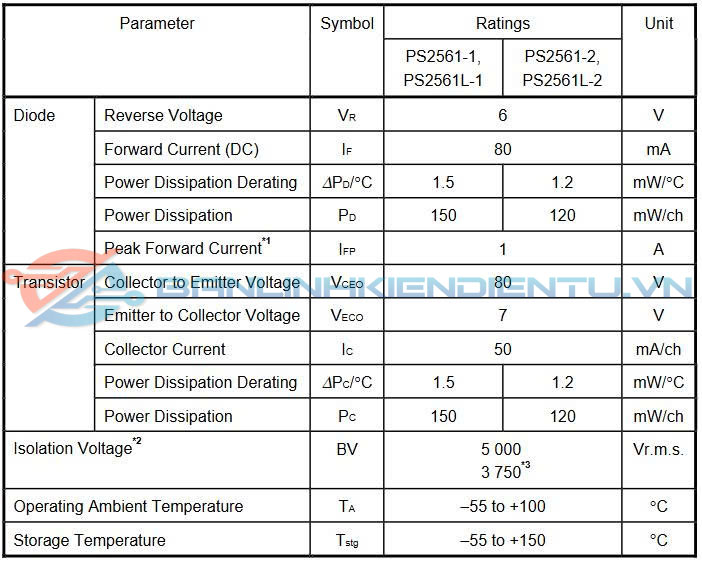

Thông số kỹ thuật

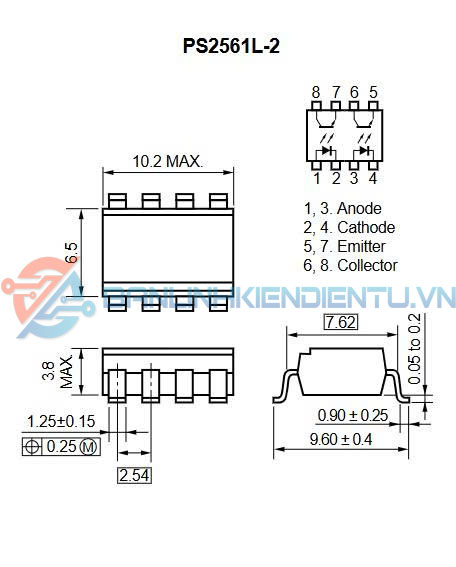

Kích thước

Ứng dụng

• Cách ly tín hiệu giữa vi điều khiển và mạch công suất.

• Truyền tín hiệu trong môi trường nhiễu cao.

• Phản hồi điện áp trong nguồn xung SMPS.

• Ghép nối tín hiệu giữa các hệ thống khác mức điện áp.
