PSS15S92F6-AG Module IC công suất 15A 600V hàng mới

GIỚI THIỆU MODULE IC CÔNG SUẤT PSS15S92F6-AG

Module PSS15S92F6-AG là IC công suất tích hợp 3 phase DC/AC inverter, được thiết kế chuyên dụng cho các mạch điều khiển động cơ công suất thấp. Với điện áp hoạt động lên đến 600V và dòng điện 15A, module này sử dụng công nghệ CSTBT (Carrier Stored Trench Gate Bipolar Transistor) giúp giảm tổn hao và tăng hiệu suất chuyển mạch. Ngoài ra, sản phẩm có chức năng xuất nhiệt độ, giúp giám sát nhiệt độ hoạt động để bảo vệ hệ thống.

Sơ đồ cấu tạo của IC PSS15S92F6-AG

THÔNG SỐ KỸ THUẬT MODULE PSS15S92F6-AG

• Loại: Module IC công suất
• Chức năng: 3 phase DC/AC inverter
• Điện áp hoạt động (VCC): 450V
• Điện áp chịu đựng (VCC Surge): 500V
• Điện áp Collector-Emitter (VCES): 600V
• Dòng Collector (IC): 15A
• Dòng Collector đỉnh (ICP): 30A (<1ms)
• Công suất tiêu tán (PC): 27W/chip
• Nhiệt độ hoạt động (Tj): -30°C ~ +150°C
• Tích hợp: Đi-ốt bootstrap với điện trở hạn dòng
• Cấu trúc IGBT: Hở emitter phía N

ĐẶC ĐIỂM NỔI BẬT MODULE PSS15S92F6-AG

✅ Tích hợp mạch bảo vệ với khả năng giám sát nhiệt độ.
✅ Hiệu suất cao với công nghệ CSTBT, giảm tổn hao điện năng.
✅ Điện áp hoạt động lên đến 600V, phù hợp cho động cơ công suất thấp.
✅ Hỗ trợ chức năng bootstrap, giúp đơn giản hóa thiết kế mạch điều khiển.
✅ Thiết kế gọn nhẹ, dễ dàng tích hợp vào các hệ thống điện tử công nghiệp.

ỨNG DỤNG MODULE PSS15S92F6-AG

???? Điều khiển động cơ AC 100~240Vrms (DC dưới 400V)
???? Ứng dụng trong biến tần, UPS, servo motor
???? Bộ nguồn xung, hệ thống điều khiển công nghiệp
???? Thiết bị điện tử công suất cao, HVAC, bơm nước tự động

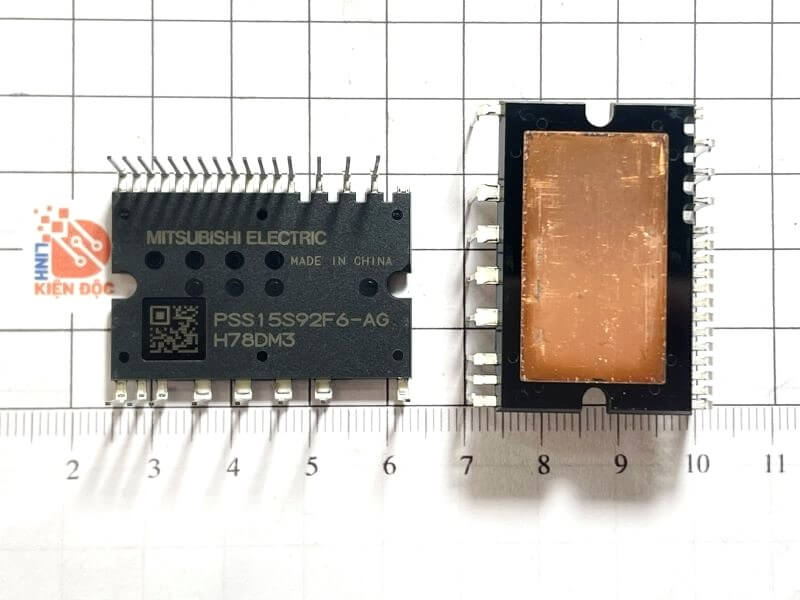

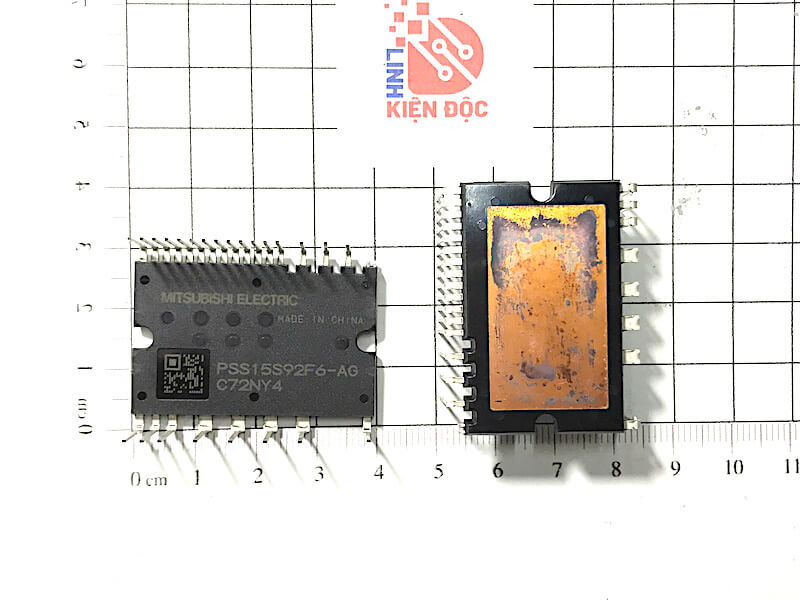

Kích thước của IC PSS15S92F6-AG

Datasheet của IC PSS15S92F6-AG
