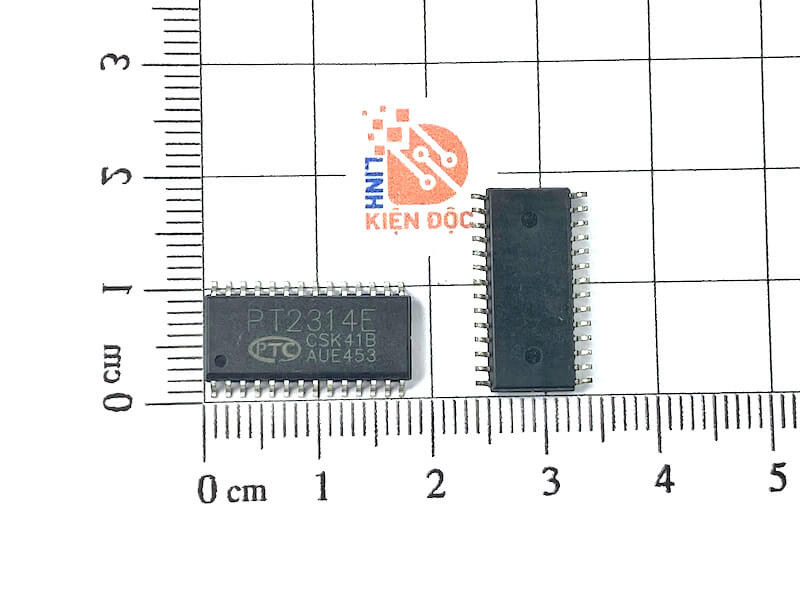

PT2314E PT2314 IC Chức Năng SOP-28

Giới thiệu về IC PT2314E

PT2314E là bộ xử lý âm thanh được thiết kế cho ứng dụng đa năng, bao gồm 4 bộ chọn đầu vào âm thanh nổi có thể điều chỉnh độ lợi, điều khiển âm lượng chính với bù độ ồn tần số thấp, bộ suy giảm đầu ra loa và điều khiển âm sắc. Đây là giải pháp tốt cho việc xử lý tín hiệu âm thanh tại nhà. Do yêu cầu độ tin cậy cao từ doanh nghiệp âm thanh, PT2314E cải thiện cả hiệu suất âm thanh và khả năng chịu dòng điện đột biến đầu vào, những lý do này khiến PT2314E trở thành giải pháp tốt nhất cho các hệ thống âm thanh tiết kiệm chi phí.

Đặc trưng kỹ thuật PT2314E

• 4 đầu vào âm thanh nổi với lựa chọn mức tăng, phạm vi từ 0dB đến +11,25dB trong 3,75dB/bước
• Âm lượng chính từ 0 dB đến -78,75dB trong 1,25dB/bước
• Bộ suy giảm loa để cân bằng, phạm vi từ 0dB đến -38,75dB trong 1,25dB/bước
• Mỗi đầu ra kênh có thể được tắt tiếng riêng lẻ.
• Bù âm lượng tần số thấp
• Điều khiển âm trầm và âm bổng, phạm vi từ -14dB đến +14dB trong 2dB/bước
• Phạm vi hoạt động rộng (VDD = 4V đến 10V)
• Độ méo hài thấp, tiếng ồn thấp
• Cải tiến và thay thế PT2314 và PT2314A

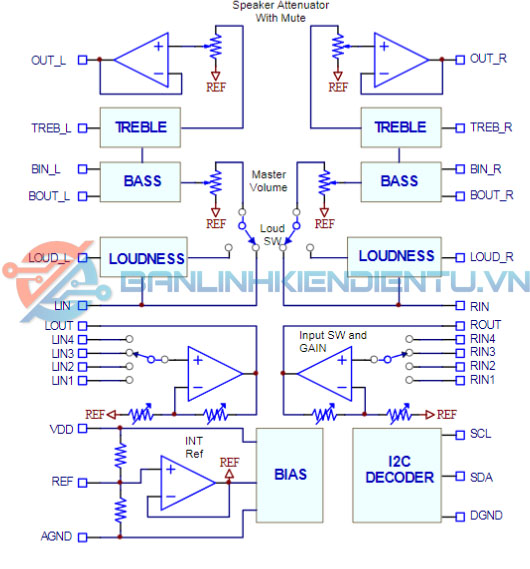

Sơ đồ khối PT2314E

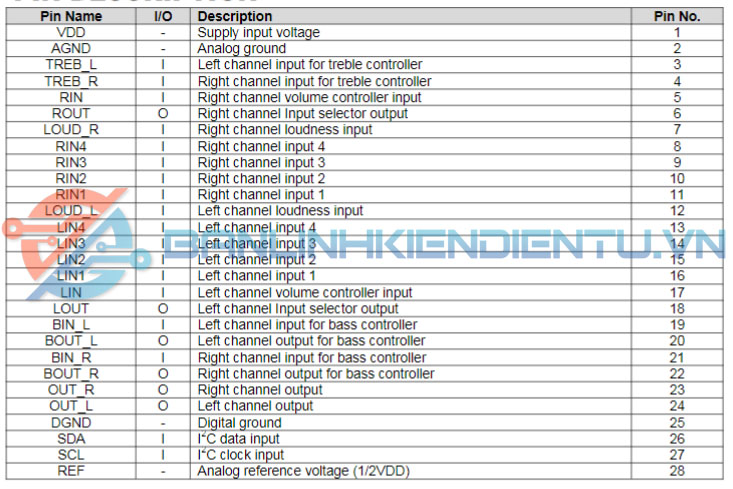

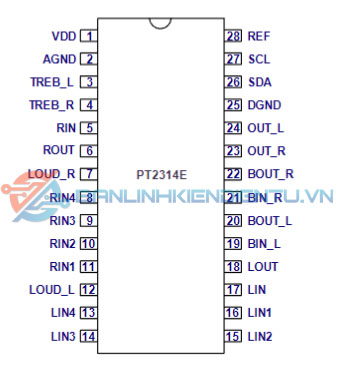

Sơ đồ chân PT2314E

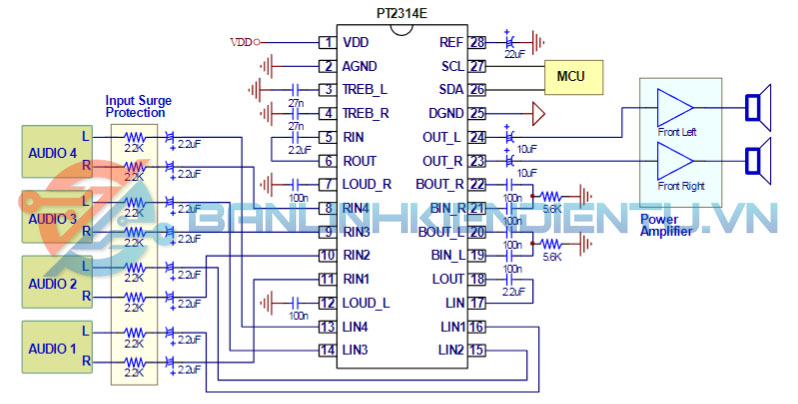

Ví dụ mạch ứng dụng PT2314E

Kích thước IC PT2314E

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet PT2314E
