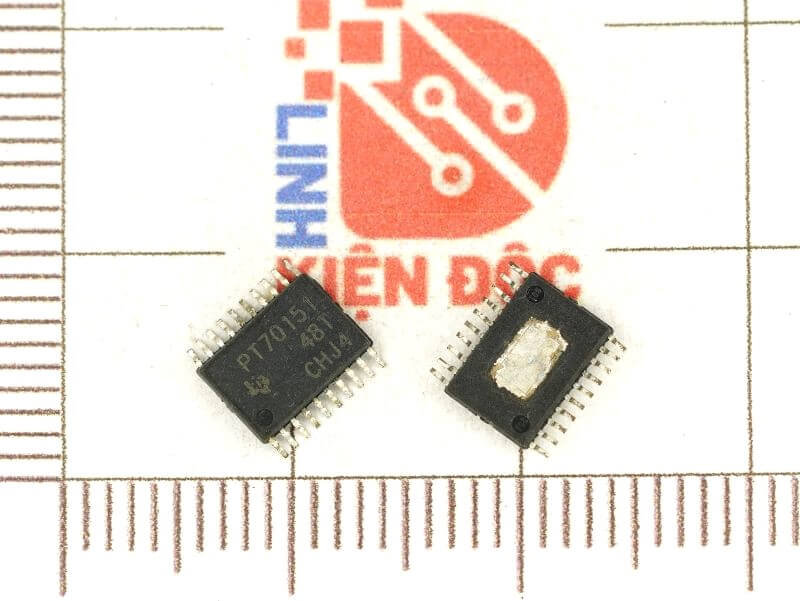

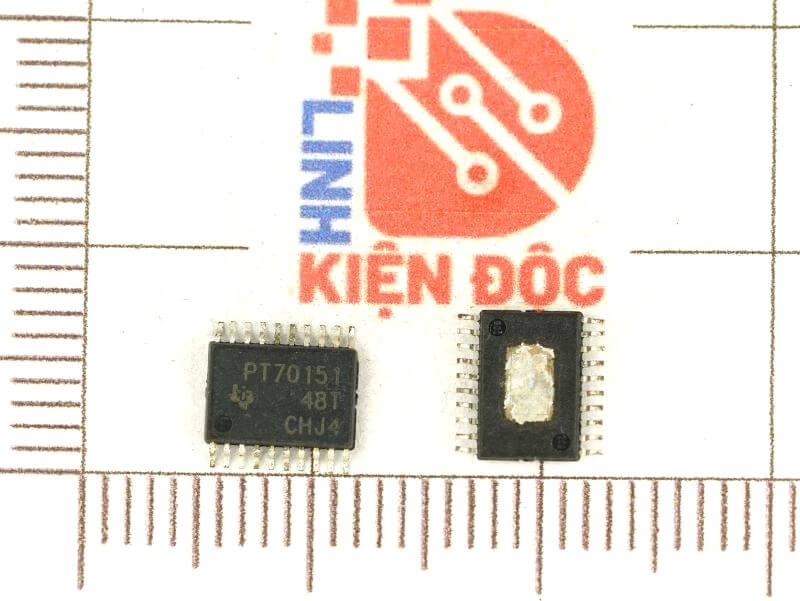

PT70151, TPS70151PWP IC Chuyên Dụng TSSOP20

Giới thiệu về IC TPS70151PWP

TPS70151 được thiết kế để cung cấp giải pháp quản lý nguồn điện hoàn chỉnh cho DSP, nguồn điện bộ xử lý, ASIC, FPGA và các ứng dụng kỹ thuật số khi cần bộ điều chỉnh điện áp đầu ra kép. Khả năng lập trình dễ dàng của chức năng sắp xếp này khiến dòng sản phẩm này trở nên lý tưởng cho bất kỳ ứng dụng DSP nào có yêu cầu sắp xếp nguồn điện. Các tính năng khác biệt, chẳng hạn như độ chính xác, phản hồi tức thời nhanh, mạch giám sát SVS, đầu vào đặt lại thủ công và chức năng cho phép, cung cấp giải pháp hệ thống hoàn chỉnh.

Đặc trưng kỹ thuật

• Điện áp đầu ra kép cho các ứng dụng cung cấp chia đôi
• Trình tự bật nguồn có thể lựa chọn cho các ứng dụng DSP
• Phạm vi dòng điện đầu ra là 500 mA trên Bộ điều chỉnh 1 và 250 mA trên Bộ điều chỉnh 2
• Phản ứng tức thời nhanh
• Các tùy chọn điện áp là 3,3 V/1,5 V và Đầu ra có thể điều chỉnh kép
• Mở lại thiết lập lại khi bật nguồn với độ trễ 120 ms
• Nguồn xả mở tốt cho bộ điều chỉnh 1
• Dòng điện tĩnh cực thấp 190 μA (điển hình)
• Dòng điện đầu vào 1 μA trong chế độ chờ
• Độ Ồn Thấp: 65 μVRMS Không Có Tụ Điện Bỏ Qua
• Tính năng xả tụ điện đầu ra nhanh
• Hai đầu vào đặt lại thủ côngĐộ chính xác D2% Quá tải và nhiệt độ
• Tính năng khóa điện áp thấp (UVLO)
• Gói PowerPAD TSSOP 20 chân
• Bảo vệ tắt máy do nhiệt

Thông số kỹ thuật

Sơ đồ khối

Sơ đồ chân



Kích thước IC TPS70151PWP

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet TPS70151PWP
