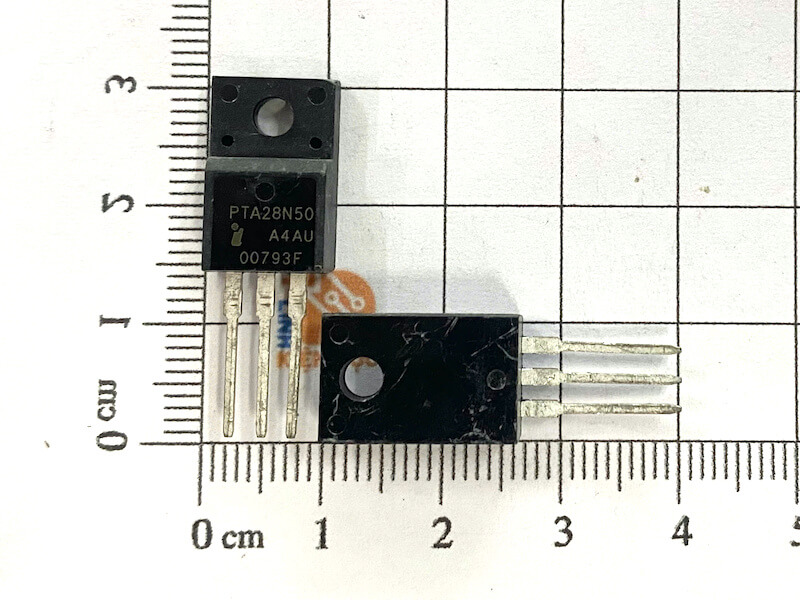

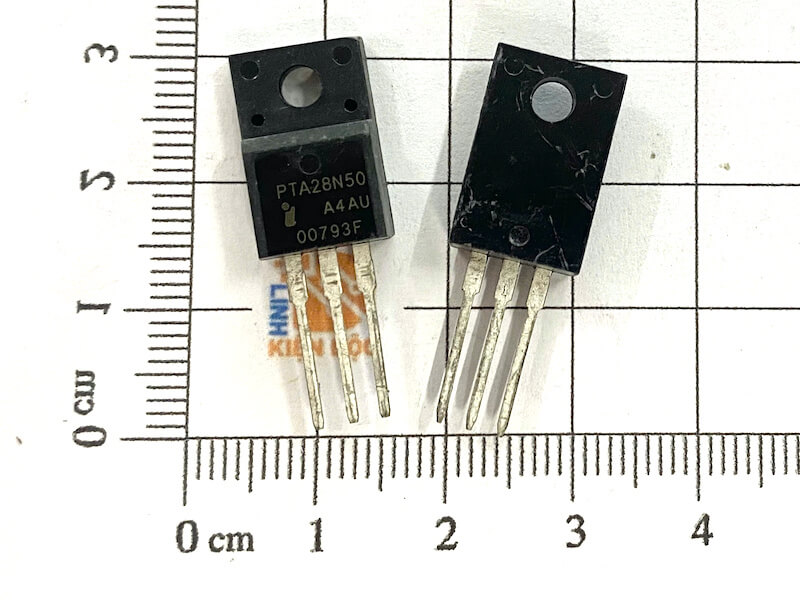

PTA28N50 là MOSFET công suất kênh N (N-Channel) với khả năng chịu điện áp 500V, dòng điện tối đa khoảng 28A, sử dụng kiểu đóng gói TO-220F. Đây là linh kiện bán dẫn công suất được sử dụng trong các mạch đóng cắt, nguồn xung, bộ chuyển đổi điện áp, inverter và nhiều thiết bị điện tử công suất.

Với mức điện áp 500V cùng khả năng chịu dòng lớn, PTA28N50 là lựa chọn phù hợp cho các thiết kế cần MOSFET công suất cao, kích thước linh kiện tương đối nhỏ và thuận tiện cho việc lắp ráp trên PCB.

Thông số kỹ thuật PTA28N50

Thông số	Giá trị
Mã linh kiện	PTA28N50
Loại linh kiện	MOSFET công suất
Loại kênh	N-Channel
Điện áp Drain-Source (VDS)	500V
Dòng Drain tối đa (ID)	28A
Kiểu đóng gói	TO-220F
Số chân	3 chân
Chức năng	Đóng cắt công suất
Ứng dụng	Nguồn xung, inverter, bộ chuyển đổi, mạch công suất

Lưu ý: Các thông số chi tiết như RDS(on), VGS(th), điện áp Gate tối đa, dòng xung, công suất tiêu tán, điện tích Gate và nhiệt độ mối nối cần được đối chiếu với datasheet chính xác của nhà sản xuất trước khi thiết kế hoặc thay thế linh kiện.

PTA28N50 là gì?

PTA28N50 là MOSFET công suất kênh N, hoạt động dựa trên nguyên lý điều khiển dòng điện giữa chân Drain và Source thông qua điện áp đặt vào chân Gate.

MOSFET có ba chân cơ bản:

• G – Gate: chân điều khiển đóng/ngắt.
• D – Drain: cực máng.
• S – Source: cực nguồn.

Khi điện áp Gate đạt mức phù hợp, MOSFET chuyển sang trạng thái dẫn và cho phép dòng điện chạy qua kênh Drain-Source. Khi tín hiệu Gate được đưa về trạng thái tắt, MOSFET ngừng dẫn.

Nhờ khả năng đóng cắt nhanh, MOSFET được sử dụng rộng rãi trong các mạch chuyển đổi năng lượng và điều khiển công suất.

Chức năng của MOSFET PTA28N50

1. Đóng cắt dòng điện công suất

Chức năng chính của PTA28N50 là hoạt động như một công tắc điện tử công suất.

Tín hiệu điều khiển tại Gate có thể được sử dụng để bật hoặc tắt dòng điện chạy qua Drain và Source. Khi sử dụng với tín hiệu PWM, MOSFET có thể thực hiện đóng cắt ở tần số cao để điều khiển năng lượng truyền đến tải.

2. Điều khiển tải công suất lớn

PTA28N50 cho phép mạch điều khiển sử dụng tín hiệu điện áp nhỏ để điều khiển tầng công suất. Đây là nguyên lý thường gặp trong:

• Bộ nguồn chuyển mạch.
• Bộ điều khiển công suất.
• Mạch inverter.
• Bộ chuyển đổi điện áp.
• Thiết bị điện tử công nghiệp.

3. Chuyển đổi và điều tiết năng lượng

Trong nguồn xung và các bộ biến đổi điện năng, PTA28N50 thực hiện đóng/ngắt dòng điện qua biến áp xung, cuộn cảm hoặc tải công suất.

Việc điều khiển thời gian đóng/ngắt giúp mạch thực hiện các chức năng như:

• Hạ áp.
• Tăng áp.
• Chuyển đổi DC-DC.
• Chuyển đổi AC-DC.
• Chuyển đổi DC-AC.

Ưu điểm của PTA28N50

Khả năng chịu điện áp 500V

Mức VDS 500V giúp PTA28N50 phù hợp với nhiều mạch nguồn và thiết bị điện tử công suất có điện áp cao.

Khi thiết kế mạch, cần tính đến cả các xung điện áp phát sinh trong quá trình đóng cắt để tránh vượt quá giới hạn VDS của MOSFET.

Dòng điện lên đến 28A

Thông số dòng 28A cho thấy PTA28N50 có khả năng đáp ứng các ứng dụng tải công suất tương đối lớn. Tuy nhiên, dòng hoạt động thực tế phải được xác định dựa trên điều kiện nhiệt, tần số đóng cắt, RDS(on), thiết kế PCB và phương pháp tản nhiệt.

Package TO-220F

Dạng vỏ TO-220F có kích thước phổ biến, dễ lắp đặt trên PCB và thuận tiện khi kết hợp với hệ thống tản nhiệt.

Package này thường được sử dụng cho các transistor và MOSFET công suất trong thiết bị điện tử.

Khả năng đóng cắt nhanh

MOSFET kênh N phù hợp với các mạch sử dụng PWM và driver Gate. Khi được điều khiển đúng, PTA28N50 có thể thực hiện quá trình đóng/ngắt nhanh, hỗ trợ nâng cao hiệu quả của các mạch chuyển đổi công suất.

Ứng dụng của PTA28N50

1. Nguồn xung SMPS

PTA28N50 có thể được sử dụng trong tầng công suất của nguồn xung SMPS.

MOSFET đảm nhiệm vai trò đóng/ngắt dòng điện với tần số cao, phối hợp cùng biến áp xung, diode, tụ điện, cuộn cảm và IC điều khiển để truyền và chuyển đổi năng lượng.

2. Bộ nguồn AC-DC

PTA28N50 có thể được sử dụng trong các thiết kế AC-DC, đặc biệt tại các tầng chuyển mạch cần transistor có khả năng chịu điện áp cao.

Ứng dụng có thể gặp trong:

• Bộ nguồn công nghiệp.
• Adapter công suất.
• Bộ sạc.
• Thiết bị điện tử dân dụng.
• Nguồn điều khiển.

3. Bộ chuyển đổi DC-DC

Với khả năng chịu điện áp 500V và dòng cao, PTA28N50 có thể được sử dụng trong các bộ chuyển đổi DC-DC tùy theo topology và yêu cầu thiết kế.

MOSFET đóng vai trò công tắc trong quá trình tích trữ và truyền năng lượng qua cuộn cảm hoặc biến áp.

4. Mạch inverter

PTA28N50 có thể được sử dụng trong các bộ nghịch lưu (inverter) để đóng cắt nguồn DC.

Tùy thiết kế, nhiều MOSFET có thể được kết hợp thành mạch:

• Half-Bridge.
• Full-Bridge.
• Push-Pull.
• Các cấu trúc inverter công suất khác.

5. Bộ điều khiển công suất

PTA28N50 cũng có thể được sử dụng làm phần tử đóng cắt trong các bộ điều khiển tải công suất, hệ thống tự động hóa và thiết bị điện tử công nghiệp.

Nguyên lý hoạt động cơ bản

Một mạch điều khiển PTA28N50 thường đưa tín hiệu từ IC điều khiển hoặc mạch driver tới chân Gate.

Khi Gate được kích hoạt:

Gate ON → MOSFET dẫn → dòng điện chạy qua Drain-Source → cấp năng lượng cho tải

Khi Gate tắt:

Gate OFF → MOSFET ngắt → hạn chế dòng qua Drain-Source

Đối với các mạch công suất hoạt động ở tần số cao, mạch driver Gate cần được thiết kế phù hợp để MOSFET chuyển trạng thái nhanh và giảm tổn hao chuyển mạch.

Lưu ý khi sử dụng PTA28N50

Không nên hiểu thông số 28A – 500V có nghĩa MOSFET có thể đồng thời hoạt động liên tục ở 500V và 28A trong mọi điều kiện.

Khả năng làm việc thực tế phụ thuộc vào:

• RDS(on).
• Điện áp Gate.
• Dòng tải.
• Tần số đóng cắt.
• Thời gian chuyển mạch.
• Điện tích Gate.
• Nhiệt độ môi trường.
• Khả năng tản nhiệt.
• Thiết kế PCB.
• Xung áp trên Drain-Source.

Đặc biệt, tổn hao công suất có thể làm nhiệt độ MOSFET tăng cao khi hoạt động ở dòng lớn hoặc tần số đóng cắt cao. Vì vậy cần kiểm soát nhiệt độ và thiết kế tản nhiệt phù hợp.

Kiểm tra chính xác sơ đồ chân

Mặc dù PTA28N50 sử dụng package TO-220F, không nên mặc định thứ tự chân giống mọi MOSFET TO-220F khác.

Trước khi lắp đặt, cần xác nhận datasheet của đúng mã PTA28N50 để xác định chính xác:

Gate (G) – Drain (D) – Source (S)

Việc đấu nhầm chân có thể khiến MOSFET hoạt động sai hoặc gây hư hỏng linh kiện và mạch điện.

PTA28N50 có thể thay thế MOSFET nào?

Khi cần tìm linh kiện thay thế PTA28N50, không nên chỉ so sánh thông số 500V/28A.

MOSFET thay thế cần được kiểm tra các yếu tố:

• Điện áp VDS.
• Dòng ID.
• RDS(on).
• Điện áp điều khiển VGS.
• Điện tích Gate.
• Dòng xung.
• Công suất tiêu tán.
• Đặc tính chuyển mạch.
• Package.
• Sơ đồ chân.

Trong các mạch nguồn xung, RDS(on) và đặc tính Gate/đóng cắt có ảnh hưởng lớn đến hiệu suất. Vì vậy, một MOSFET có dòng danh định cao hơn chưa chắc đã là lựa chọn thay thế tốt nếu các thông số động không tương thích.
