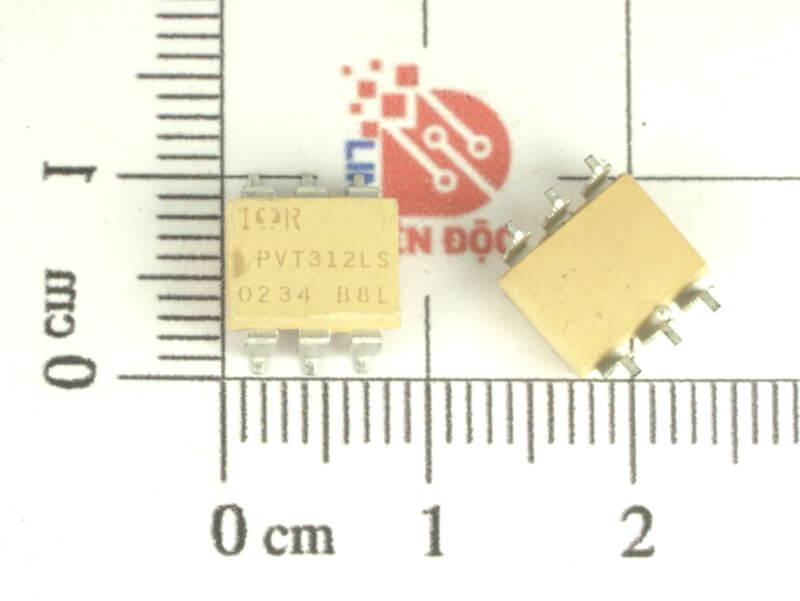

PVT312LS PVT312 IC opto cách ly quang SOP-6

Giới thiệu chung

PVT312LS là một solid state relay (SSR) dạng DIP/SOP, sử dụng công nghệ optically isolated MOSFET. Bên trong, tín hiệu điều khiển được truyền qua cách ly quang (LED hồng ngoại), kích hoạt mạch MOSFET ở ngõ ra. Loại này cho phép đóng/ngắt tín hiệu AC hoặc DC mà không có tiếp điểm cơ khí, giúp độ bền cao và hoạt động êm.

Đặc điểm

• Cách ly quang giữa ngõ vào và ngõ ra, an toàn cho mạch điều khiển.

• Ngõ ra là cặp MOSFET song song ngược, dẫn được cả dòng AC và DC.

• Không có tiếp điểm cơ khí → tuổi thọ cao, chống rung, không phát tia lửa điện.

• Dòng điều khiển LED thấp, phù hợp giao tiếp trực tiếp từ vi điều khiển.

• Kích thước nhỏ gọn dạng SOP-4 hoặc SOP-6 (tùy phiên bản).

Cấu tạo

1. LED hồng ngoại (ngõ vào) – nhận tín hiệu điều khiển.

2. Mảng photodiode + mạch driver – biến ánh sáng thành điện áp điều khiển gate MOSFET.

3. Cặp MOSFET song song ngược (ngõ ra) – cho phép dẫn 2 chiều (AC/DC).

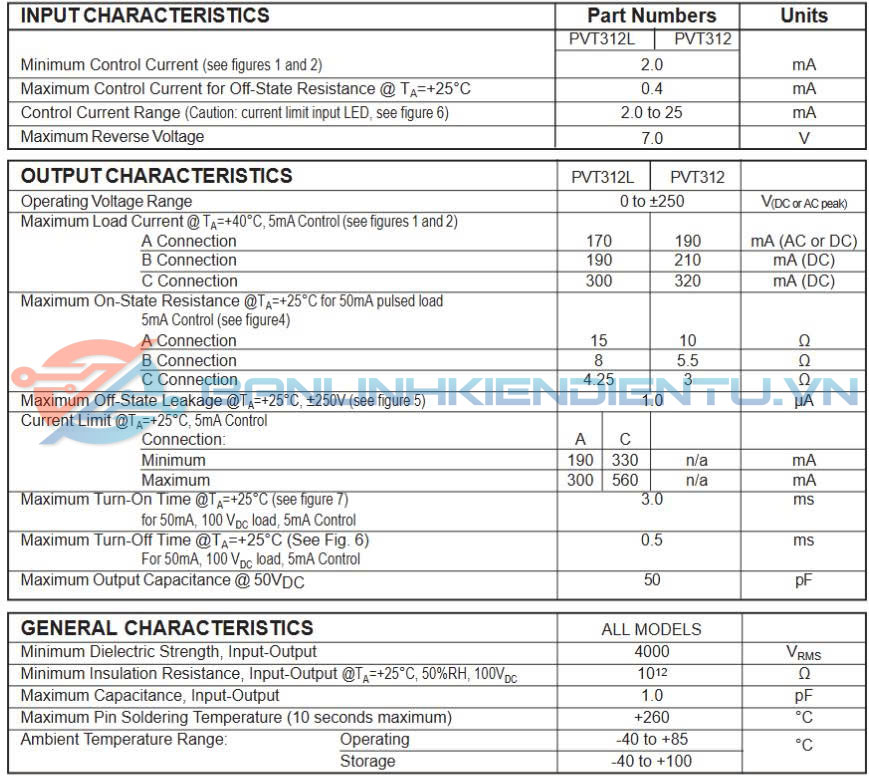

Thông số kỹ thuật

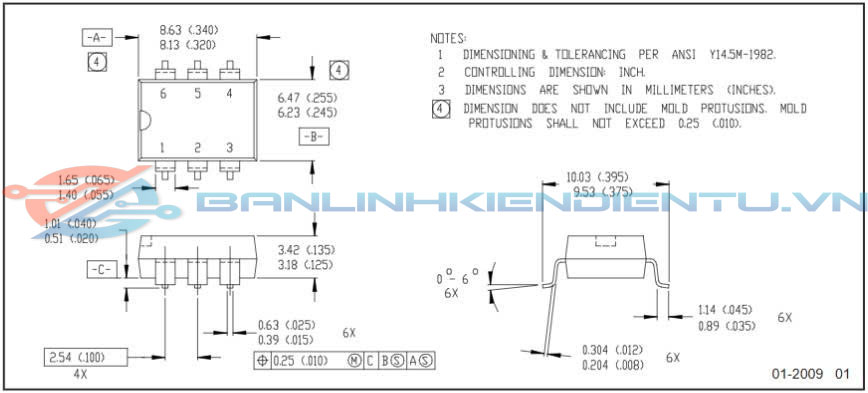

Kích thước

Ứng dụng

• Chuyển mạch tín hiệu trong thiết bị đo lường, y tế.

• Điều khiển tải điện áp thấp AC/DC.

• Mạch điều khiển công nghiệp, PLC.

• Thay thế relay cơ trong môi trường cần độ bền cao.

Xem thêm các Opto khác tại đây

Datasheet
