1. Quạt PFB0412EHN-SP12 là gì?

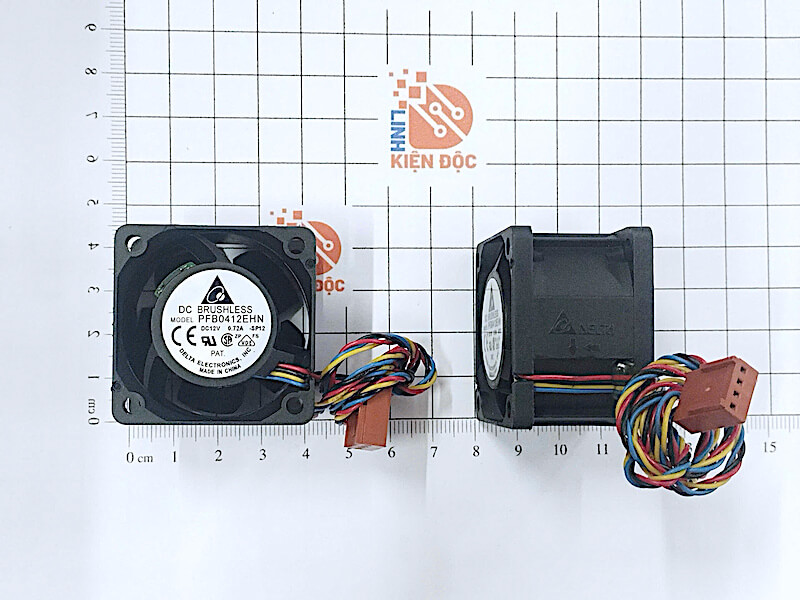

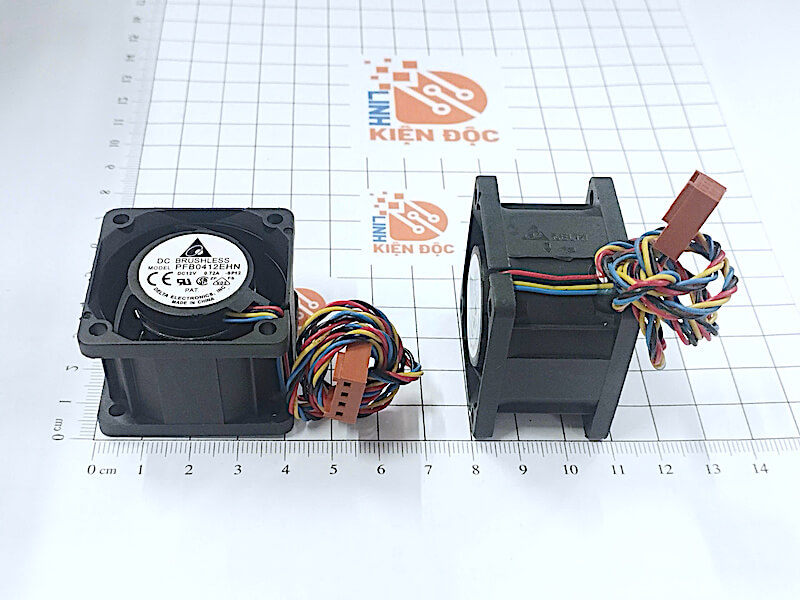

PFB0412EHN-SP12 là quạt tản nhiệt DC dạng vuông kích thước 40x40x28mm, thuộc dòng quạt công nghiệp của Delta.

Quạt được sử dụng để tạo luồng không khí cưỡng bức, đưa nhiệt sinh ra từ linh kiện và thiết bị ra môi trường bên ngoài.

Thông số nổi bật của sản phẩm:

• Điện áp: 12VDC
• Dòng điện: 0.72A
• Kích thước: 40 x 40 x 28mm
• Tốc độ: khoảng 16.000 RPM
• Lưu lượng gió: khoảng 22 CFM
• Số dây: 4 dây
• Đầu nối: 4 pin
• Bạc đạn: Double Ball Bearing
• Thương hiệu: Delta Electronics

---

2. Chức năng của quạt tản nhiệt PFB0412EHN-SP12

Chức năng chính của PFB0412EHN-SP12 là làm mát và tản nhiệt cho linh kiện điện tử.

Trong quá trình hoạt động, CPU, bộ nguồn, chip xử lý, thiết bị mạng hoặc module công suất đều phát sinh nhiệt. Nếu nhiệt độ tăng quá cao, thiết bị có thể:

• Hoạt động không ổn định.
• Giảm hiệu suất.
• Tự động ngắt bảo vệ.
• Giảm tuổi thọ linh kiện.
• Trong trường hợp nghiêm trọng có thể gây hỏng linh kiện.

Quạt PFB0412EHN-SP12 tạo luồng khí tốc độ cao để đẩy nhiệt ra khỏi khu vực linh kiện, giúp duy trì nhiệt độ hoạt động ổn định.

---

3. Thiết kế nhỏ gọn 40x40x28mm

Một ưu điểm của PFB0412EHN-SP12 là kích thước chỉ:

40 x 40 x 28mm

Kích thước này đặc biệt phù hợp với những thiết bị có không gian lắp đặt hạn chế.

Quạt 40mm có thể được bố trí tại:

• Khe thông gió nhỏ.
• Bộ nguồn.
• Switch mạng.
• Router.
• Máy chủ.
• Thiết bị điều khiển.
• Các module điện tử.

Độ dày 28mm giúp quạt có không gian cánh lớn hơn so với những mẫu quạt 40mm mỏng, từ đó hỗ trợ tạo luồng khí mạnh.

---

4. Tốc độ quay cao 16.000 RPM

PFB0412EHN-SP12 có tốc độ quay được các nguồn phân phối ghi nhận khoảng:

16.000 vòng/phút

Tốc độ cao giúp quạt tạo ra luồng khí mạnh dù kích thước chỉ 40mm.

Đây là đặc điểm phù hợp với những ứng dụng cần:

Kích thước nhỏ → tốc độ cao → tạo luồng khí lớn → tản nhiệt nhanh.

Theo dữ liệu của Delta đối với biến thể PFB0412EHN-TP06 cùng kích thước 40x40x28mm, tốc độ đạt 16.000 RPM, lưu lượng 21,83 CFM và áp suất 1,431 inchH₂O. Tuy nhiên, không nên mặc định các thông số của TP06 hoàn toàn giống SP12 nếu không có datasheet đúng hậu tố.

---

5. Điện áp hoạt động 12VDC

PFB0412EHN-SP12 sử dụng:

12VDC

Đây là mức điện áp phổ biến trong các thiết bị điện tử và hệ thống máy tính.

Một nguồn bán hàng ghi nhận dải điện áp của model khoảng 7,0–13,6VDC.

Khi sử dụng thực tế, nên ưu tiên cấp đúng 12VDC theo thông số sản phẩm.

Không nên cấp trực tiếp nguồn AC cho quạt.

---

6. Dòng điện 0.72A

Thông số của sản phẩm:

0.72A

Với điện áp 12V, công suất điện danh định có thể ước tính:

P = U × I

P = 12 × 0.72 ≈ 8.64W

Do đó, khi lựa chọn nguồn cấp cho quạt, nên đảm bảo nguồn có khả năng cung cấp tối thiểu dòng điện phù hợp với quạt và có dự phòng cần thiết.

---

7. Lưu lượng gió khoảng 22 CFM

PFB0412EHN-SP12 được các nhà phân phối ghi nhận với lưu lượng gió tối đa khoảng:

22 CFM

tương đương khoảng:

0,62 m³/phút

Lưu lượng này khá lớn đối với một quạt chỉ có kích thước 40mm, giúp sản phẩm phù hợp với các thiết bị có không gian nhỏ nhưng yêu cầu làm mát mạnh.

---

8. Bạc đạn bi kép – Double Ball Bearing

PFB0412EHN-SP12 sử dụng:

Double Ball Bearing

Bạc đạn bi kép giúp rotor quay ổn định và phù hợp với các ứng dụng yêu cầu quạt hoạt động liên tục.

Đây là một điểm đáng chú ý khi sử dụng quạt cho:

• Server.
• Thiết bị mạng.
• Máy công nghiệp.
• Bộ nguồn.
• Thiết bị tự động hóa.

Một nguồn thông tin về model SP12 ghi nhận tuổi thọ L10 khoảng 50.000 giờ ở 25°C.

Tuổi thọ thực tế còn phụ thuộc vào nhiệt độ, bụi, độ ẩm, điện áp và điều kiện lắp đặt.

---

9. Quạt 4 dây – 4 pin

PFB0412EHN-SP12 sử dụng:

4 dây / 4 pin

Thông tin phân phối sản phẩm cho biết quạt có đầu nối 4-wire, 4-pin.

Cấu hình 4 dây thường được sử dụng cho các quạt có chức năng điều khiển tốc độ và/hoặc giám sát tốc độ.

Tuy nhiên, không nên đấu dây chỉ dựa vào màu dây. Khi lắp đặt thực tế cần kiểm tra pinout của đúng phiên bản PFB0412EHN-SP12.

---

10. Khả năng bảo vệ động cơ

Theo thông tin được công bố cho model PFB0412EHN-SP12, quạt có các chức năng bảo vệ như:

• Overload Protection – bảo vệ quá tải
• Locked Rotor Protection – bảo vệ khi rotor bị khóa

Các chức năng này giúp hạn chế nguy cơ hư hỏng động cơ khi quạt gặp tình trạng hoạt động bất thường.

---

11. Ứng dụng của quạt PFB0412EHN-SP12

Làm mát server

Đây là một trong những ứng dụng phù hợp của PFB0412EHN-SP12.

Kích thước 40x40x28mm và tốc độ cao giúp quạt có thể được sử dụng trong các hệ thống máy chủ cần quạt nhỏ nhưng có khả năng tản nhiệt mạnh.

---

Làm mát switch và router

PFB0412EHN-SP12 có thể sử dụng để làm mát:

• Switch mạng.
• Router.
• Thiết bị gateway.
• Thiết bị viễn thông.
• Module mạng.

Các thiết bị này thường có nhiều linh kiện tập trung trong không gian nhỏ nên cần luồng khí cưỡng bức để tránh tích tụ nhiệt.

---

Làm mát CPU và linh kiện điện tử

Quạt có thể được sử dụng trong một số hệ thống cần làm mát:

• CPU.
• Chip xử lý.
• GPU.
• Heatsink.
• Module điều khiển.
• Linh kiện công suất.

Khi kết hợp với heatsink, quạt giúp tăng tốc độ trao đổi nhiệt giữa bề mặt tản nhiệt và không khí.

---

Làm mát bộ nguồn

PFB0412EHN-SP12 có thể được sử dụng trong:

• Bộ nguồn công nghiệp.
• Switching Power Supply.
• Bộ chuyển đổi nguồn.
• Thiết bị UPS.
• Thiết bị điện tử công suất.

Quạt giúp đưa không khí mát vào và đẩy khí nóng ra khỏi khu vực nguồn.

---

Thiết bị tự động hóa

Quạt 12V 40mm cũng phù hợp với một số:

• Máy CNC.
• Bộ điều khiển.
• Thiết bị tự động hóa.
• Máy móc công nghiệp.
• Module điều khiển.
• Tủ thiết bị điện tử.

---

12. Ưu điểm của PFB0412EHN-SP12

Kích thước nhỏ

40x40x28mm giúp dễ dàng lắp đặt vào không gian hạn chế.

Tốc độ cao

Khoảng 16.000 RPM giúp tạo luồng khí mạnh.

Dòng điện 0.72A

Phù hợp với những ứng dụng cần khả năng làm mát cao trong kích thước nhỏ.

Lưu lượng khoảng 22 CFM

Cho khả năng tản nhiệt tốt so với kích thước quạt.

Double Ball Bearing

Bạc đạn bi kép phù hợp với các thiết bị cần hoạt động lâu dài.

4 dây – 4 pin

Phù hợp với những hệ thống cần kết nối tín hiệu điều khiển/giám sát quạt.

---

13. Bảng thông số kỹ thuật PFB0412EHN-SP12

Thông số	Giá trị
Model	PFB0412EHN-SP12
Thương hiệu	Delta Electronics
Loại	Quạt DC Brushless
Điện áp định mức	12VDC
Dòng điện	0.72A
Công suất ước tính	Khoảng 8.64W
Kích thước	40 x 40 x 28mm
Tốc độ quay	Khoảng 16.000 RPM
Lưu lượng gió	Khoảng 22 CFM
Số dây	4 dây
Đầu nối	4 pin
Bạc đạn	Double Ball Bearing
Bảo vệ	Overload / Locked Rotor Protection
Nhiệt độ hoạt động tham khảo	-10 đến 70°C
Ứng dụng	Server, router, switch, CPU, nguồn và thiết bị điện tử

Các thông số như 0.72A, 40x40x28mm, 4 dây/4 pin và ứng dụng server được nhiều nguồn bán hàng ghi nhận cho đúng model PFB0412EHN-SP12.

Lưu ý: Delta hiện công bố các model PFB 40x40x28mm với nhiều hậu tố khác nhau và thông số có thể thay đổi theo từng mã. Ví dụ, model PFB0412EHN-TP06 của Delta có 0.50A, 16.000 RPM và 21,83 CFM, không nên dùng các thông số này để thay thế hoàn toàn cho SP12.

---

14. Lưu ý khi sử dụng quạt PFB0412EHN-SP12

Cấp đúng nguồn 12VDC

Không cấp trực tiếp điện áp AC cho quạt.

Kiểm tra pinout

Quạt có 4 dây/4 pin, vì vậy cần xác định đúng chân nguồn và chân tín hiệu trước khi đấu nối.

Đảm bảo luồng khí

Không đặt vật cản sát mặt hút hoặc mặt thổi vì có thể làm giảm hiệu quả tản nhiệt.

Vệ sinh định kỳ

Bụi bẩn trên cánh quạt và khe thông gió có thể làm giảm lưu lượng gió và tăng nhiệt độ motor.

Kiểm tra tiếng ồn

Do quạt có tốc độ rất cao, sản phẩm hướng đến hiệu suất tản nhiệt hơn là hoạt động yên tĩnh. Một nguồn thông tin cho model này ghi nhận độ ồn khoảng 54,5 dB(A).

---

15. PFB0412EHN-SP12 phù hợp để thay thế quạt nào?

Khi muốn thay thế quạt cũ, không nên chỉ dựa vào kích thước.

Cần kiểm tra:

• Điện áp: 12VDC.
• Dòng điện: 0.72A.
• Kích thước: 40x40x28mm.
• Số dây: 4 dây.
• Đầu nối: 4 pin.
• Pinout.
• Chiều gió.
• Vị trí lỗ bắt vít.
• Tốc độ quay.
• Lưu lượng gió.
• Áp suất tĩnh.

Nếu thiết bị yêu cầu tín hiệu điều khiển hoặc giám sát tốc độ, cần đặc biệt kiểm tra khả năng tương thích của chân tín hiệu.

---
