1. Quạt tản nhiệt PFB1224EHE là gì?

PFB1224EHE là quạt làm mát DC công nghiệp thuộc dòng PFB của Delta Electronics. Đây là loại quạt DC brushless axial/tubeaxial, sử dụng động cơ không chổi than để tạo luồng khí cưỡng bức qua thiết bị cần làm mát.

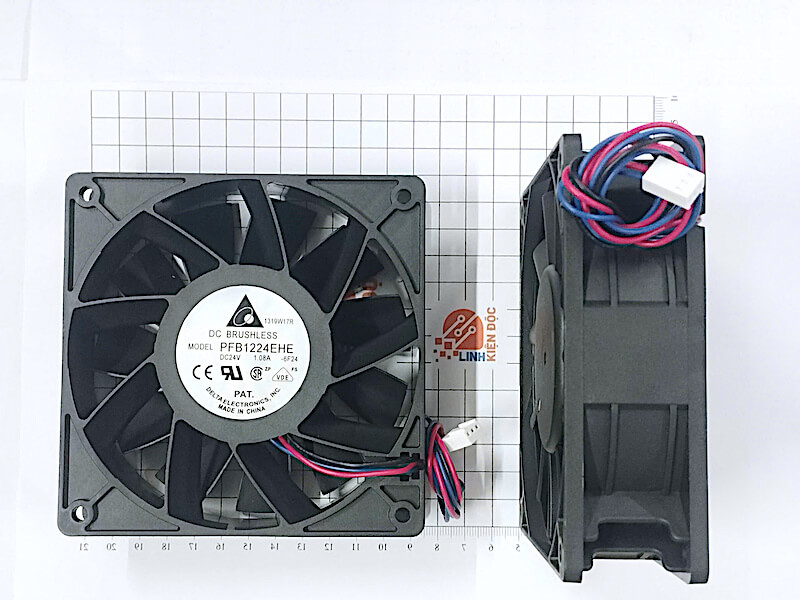

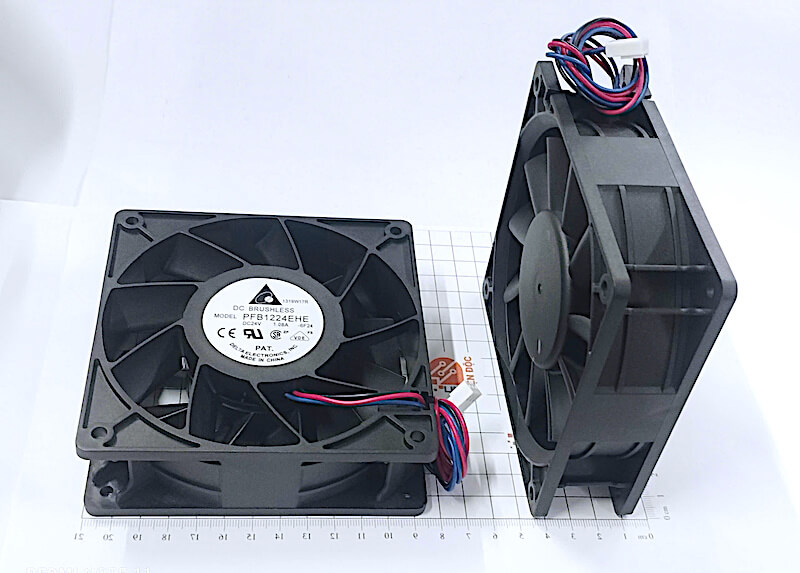

Quạt có kích thước:

120 x 120 x 38mm

Trong đó:

• Chiều dài: 120mm
• Chiều rộng: 120mm
• Độ dày: 38mm

Thiết kế 120mm giúp quạt có khả năng tạo lưu lượng gió lớn, trong khi độ dày 38mm giúp tăng khả năng tạo áp suất và phù hợp với các hệ thống cần làm mát công suất cao.

---

2. Chức năng của quạt PFB1224EHE

Chức năng chính của PFB1224EHE là tạo luồng không khí để đưa nhiệt ra khỏi thiết bị điện tử và hệ thống công nghiệp.

Khi thiết bị hoạt động, các linh kiện như:

• IGBT
• MOSFET
• Transistor công suất
• Biến áp
• Cuộn cảm
• Bộ nguồn
• CPU
• Module công suất

có thể sinh ra nhiệt lượng lớn.

Quạt PFB1224EHE tạo luồng khí cưỡng bức đi qua khu vực cần làm mát, từ đó giúp:

Giảm nhiệt độ → hạn chế quá nhiệt → tăng độ ổn định → kéo dài tuổi thọ thiết bị.

---

3. Khả năng làm mát mạnh

Một trong những ưu điểm nổi bật của PFB1224EHE là khả năng tạo lưu lượng khí lớn.

Theo thông số kỹ thuật của Delta, lưu lượng gió tối đa đạt:

181,27 CFM

tương đương khoảng:

5,133 m³/phút

Trong điều kiện yêu cầu cao hơn về dung sai, lưu lượng tối thiểu được công bố khoảng 163,14 CFM.

Mức lưu lượng này giúp PFB1224EHE phù hợp với những thiết bị cần làm mát cưỡng bức với lượng khí lớn.

---

4. Áp suất tĩnh cao

Ngoài lưu lượng gió, quạt còn có khả năng tạo áp suất tĩnh tối đa:

19,08 mmH₂O

tương đương khoảng:

0,751 inchH₂O

Điều này đặc biệt hữu ích khi quạt phải đẩy khí qua:

• Khe tản nhiệt.
• Bộ lọc bụi.
• Các khe thông gió.
• Tủ điện.
• Bộ heatsink.
• Các hệ thống có không gian luồng khí hạn chế.

Theo datasheet, áp suất tối thiểu được công bố khoảng 15,45 mmH₂O trong điều kiện thử nghiệm tương ứng.

---

5. Điện áp hoạt động 24VDC

PFB1224EHE sử dụng:

Điện áp định mức: 24VDC

Dải điện áp hoạt động của phiên bản PFB1224EHE-R00 được Delta công bố là khoảng:

14,0 – 26,5VDC

Nguồn 24VDC là mức điện áp phổ biến trong hệ thống:

• Tự động hóa công nghiệp.
• Tủ điều khiển.
• PLC.
• Máy móc công nghiệp.
• Nguồn DC.
• Biến tần.
• Thiết bị viễn thông.

Khi sử dụng, nên cấp đúng nguồn điện áp và kiểm tra đúng phiên bản/model của quạt.

---

6. Dòng điện 1.08A

PFB1224EHE được nhiều nhà cung cấp ghi nhận với dòng định mức tối đa:

1,08A

Trong datasheet Delta, dòng điện trung bình ở điện áp định mức là khoảng 0,90A, với giá trị tối đa 1,08A.

Công suất tiêu thụ trung bình:

21,6W

và công suất tối đa được công bố:

25,92W

ở điều kiện thử nghiệm tương ứng.

Do đó, khi lựa chọn nguồn cấp cho quạt, nên tính đến dòng tối đa thay vì chỉ dựa trên dòng trung bình.

---

7. Tốc độ quay 4000 RPM

PFB1224EHE có tốc độ quay khoảng:

4000 RPM

Theo datasheet, phiên bản PFB1224EHEP0 có tốc độ 4000 ±10% RPM ở điện áp định mức và điều kiện không tải khí.

Tốc độ quay cao giúp cánh quạt tạo ra luồng khí mạnh, đáp ứng nhu cầu làm mát của các thiết bị công suất.

---

8. Độ ồn khoảng 59 dB(A)

Độ ồn trung bình của quạt:

59 dB(A)

và giá trị tối đa được datasheet PFB1224EHE công bố khoảng 63 dB(A).

Do PFB1224EHE hướng tới các ứng dụng công nghiệp và thiết bị công suất, ưu tiên của sản phẩm là khả năng làm mát và độ ổn định, thay vì hoạt động siêu êm như các loại quạt máy tính dân dụng.

---

9. Thiết kế 3 dây

Phiên bản PFB1224EHE được phân phối trên thị trường với cấu hình 3 dây và tính năng Locked Rotor Sensor. DigiKey cũng liệt kê PFB1224EHE-R00 với đầu dây 3-wire và tính năng cảm biến khóa rotor.

Về cơ bản, hệ thống 3 dây thường bao gồm:

• Nguồn dương (+)
• Nguồn âm (-)
• Dây tín hiệu cảm biến tốc độ/trạng thái

Tuy nhiên, màu dây và chức năng chính xác của từng dây cần kiểm tra theo phiên bản dây/đầu nối thực tế, không nên đấu nối chỉ dựa vào màu dây của một quạt khác.

Một số biến thể PFB1224EHE trên thị trường có mã hậu tố khác nhau, vì vậy khi thay thế nên đối chiếu model và datasheet.

---

10. Cảm biến Locked Rotor

Một tính năng đáng chú ý của PFB1224EHE là:

Locked Rotor Sensor

Cảm biến này giúp hệ thống phát hiện tình trạng quạt bị kẹt hoặc không thể quay bình thường.

Tính năng này đặc biệt hữu ích trong:

• Máy chủ.
• Tủ điện.
• Thiết bị công nghiệp.
• Bộ nguồn.
• Hệ thống tự động hóa.

Khi quạt gặp sự cố, bộ điều khiển có thể nhận biết trạng thái bất thường và đưa ra cảnh báo hoặc thực hiện cơ chế bảo vệ tùy theo thiết kế hệ thống.

---

11. Bạc đạn bi Ball Bearing

PFB1224EHE sử dụng:

Ball Bearing – bạc đạn bi

Bạc đạn bi giúp rotor hoạt động ổn định và phù hợp với các ứng dụng yêu cầu quạt làm việc trong thời gian dài.

Theo dữ liệu sản phẩm, tuổi thọ được công bố khoảng:

70.000 giờ tại 40°C

Tuổi thọ thực tế có thể thay đổi tùy thuộc vào:

• Nhiệt độ.
• Điện áp.
• Môi trường bụi.
• Độ ẩm.
• Tần suất hoạt động.
• Điều kiện lắp đặt.

---

12. Vật liệu và thiết kế

PFB1224EHE sử dụng:

• Khung: Plastic
• Cánh quạt: Plastic
• Bạc đạn: Ball Bearing

Theo tài liệu dòng PFB của Delta, vật liệu impeller và frame là nhựa UL 94V-0.

Thiết kế dạng quạt axial giúp luồng khí đi theo trục của quạt, phù hợp với việc hút và đẩy không khí qua hệ thống tản nhiệt.

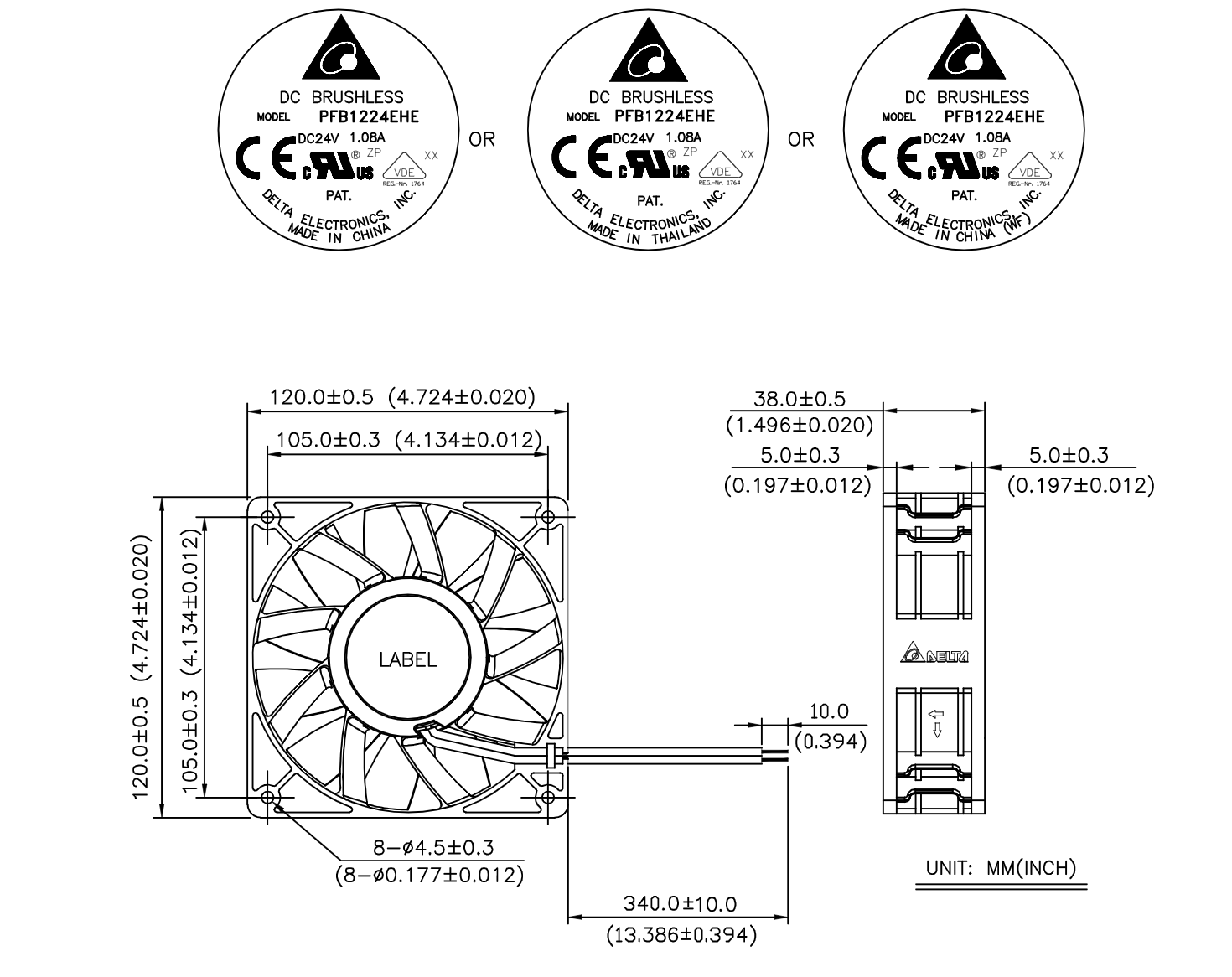

Kích thước quạt PFB1224EHE

---

13. Thông số kỹ thuật quạt PFB1224EHE

Thông số	Giá trị
Model	PFB1224EHE
Thương hiệu	Delta Electronics
Loại quạt	DC Brushless / Tubeaxial
Điện áp định mức	24VDC
Dòng tối đa	1,08A
Dòng trung bình	0,90A
Công suất trung bình	21,6W
Công suất tối đa	25,92W
Kích thước	120 x 120 x 38mm
Tốc độ	4000 RPM
Lưu lượng gió	181,27 CFM / 5,133 m³/phút
Áp suất tĩnh tối đa	19,08 mmH₂O
Độ ồn	59 dB(A)
Loại bạc đạn	Ball Bearing
Số dây	3 dây
Tính năng	Locked Rotor Sensor
Vật liệu khung	Plastic
Vật liệu cánh	Plastic
Nhiệt độ hoạt động	khoảng -10 đến 60°C
Tuổi thọ tham khảo	70.000 giờ @ 40°C
Khối lượng	khoảng 380g

Thông số về dòng, công suất, lưu lượng và áp suất được lấy theo tài liệu kỹ thuật của Delta; một số biến thể/hậu tố của PFB1224EHE có thể có thông số hoặc cấu hình dây khác nhau.

---

14. Ứng dụng của quạt PFB1224EHE

Làm mát tủ điện

PFB1224EHE có thể sử dụng trong tủ điện và tủ điều khiển công nghiệp để tạo luồng khí cưỡng bức.

Quạt giúp giảm nhiệt cho:

• PLC.
• Bộ nguồn.
• Contactor.
• Relay.
• Biến tần.
• Module điều khiển.
• Thiết bị điện tử công suất.

---

Làm mát biến tần

Biến tần thường sinh nhiệt đáng kể khi vận hành.

PFB1224EHE có lưu lượng gió lớn nên có thể được sử dụng để:

Hút khí nóng ra khỏi biến tần → đưa không khí mát vào → giảm nhiệt độ linh kiện.

Đây là ứng dụng phổ biến của quạt công nghiệp 24V.

---

Làm mát bộ nguồn

Quạt có thể được sử dụng trong:

• Switching Power Supply.
• Bộ nguồn DC.
• Bộ nguồn công nghiệp.
• UPS.
• Bộ chuyển đổi điện năng.

Đặc biệt phù hợp với những bộ nguồn có linh kiện công suất cần tản nhiệt cưỡng bức.

---

Làm mát máy chủ và thiết bị mạng

Kích thước 120mm cùng lưu lượng khoảng 181 CFM giúp PFB1224EHE phù hợp với một số:

• Server.
• Thiết bị mạng.
• Thiết bị viễn thông.
• Rack equipment.
• Thiết bị lưu trữ.

Thiết kế 3 dây và cảm biến Locked Rotor cũng hữu ích cho các hệ thống cần giám sát tình trạng hoạt động của quạt.

---

Làm mát máy móc tự động hóa

PFB1224EHE có thể được lắp trong:

• Máy CNC.
• Máy tự động.
• Tủ điều khiển.
• Robot công nghiệp.
• Thiết bị sản xuất.
• Máy đóng gói.
• Hệ thống điều khiển công nghiệp.

Nguồn 24VDC cũng tương thích với nhiều hệ thống điều khiển công nghiệp.

---

Làm mát thiết bị điện tử công suất

Quạt có thể kết hợp với heatsink để làm mát:

• MOSFET.
• IGBT.
• Transistor công suất.
• Diode công suất.
• Module chỉnh lưu.
• Bộ nghịch lưu.
• Bộ chuyển đổi DC-DC.

Khi kết hợp với heatsink, luồng khí cưỡng bức giúp tăng khả năng trao đổi nhiệt và hạn chế hiện tượng quá nhiệt.

---

15. Ưu điểm của quạt PFB1224EHE

Lưu lượng gió lớn

181,27 CFM giúp quạt phù hợp với các thiết bị cần làm mát mạnh.

Áp suất tĩnh tốt

Mức 19,08 mmH₂O cho phép quạt hoạt động hiệu quả hơn trong các hệ thống có trở lực luồng khí.

Tốc độ 4000 RPM

Tốc độ cao giúp tạo luồng khí mạnh và hỗ trợ làm mát nhanh.

Bạc đạn bi

Ball Bearing phù hợp với các thiết bị cần hoạt động lâu dài.

Có cảm biến Locked Rotor

Giúp hệ thống phát hiện tình trạng rotor bị khóa hoặc quạt gặp sự cố.

Kích thước tiêu chuẩn 120mm

Kích thước 120 x 120 x 38mm dễ tích hợp vào nhiều loại tủ điện, máy móc và thiết bị công nghiệp.

---

16. Lưu ý khi sử dụng PFB1224EHE

1. Cấp đúng điện áp

Quạt sử dụng nguồn 24VDC. Không nên cấp trực tiếp nguồn AC hoặc điện áp DC vượt quá giới hạn cho phép.

2. Kiểm tra dòng nguồn

Với dòng tối đa khoảng 1,08A, nguồn cấp nên có khả năng đáp ứng đủ dòng khởi động và dòng hoạt động của quạt.

3. Kiểm tra chiều gió

Trước khi lắp đặt cần xác định chính xác:

• Mặt hút gió.
• Mặt thổi gió.

Điều này đặc biệt quan trọng khi lắp quạt trong tủ điện hoặc hệ thống làm mát nhiều quạt.

4. Không bịt kín cửa hút và cửa xả

Quạt cần không gian thông thoáng để đạt được lưu lượng gió thiết kế.

5. Kiểm tra cấu hình 3 dây

Do PFB1224EHE có nhiều biến thể và cấu hình đầu dây trên thị trường, nên kiểm tra pinout thực tế trước khi cấp nguồn.

6. Vệ sinh định kỳ

Bụi bẩn bám trên cánh quạt và khe thông gió có thể làm giảm lưu lượng gió và tăng nhiệt độ động cơ.

---

17. PFB1224EHE có phù hợp để thay thế quạt khác không?

Có thể sử dụng PFB1224EHE để thay thế một quạt khác nếu các thông số tương thích.

Cần kiểm tra:

• Điện áp: 24VDC.
• Kích thước: 120 x 120 x 38mm.
• Dòng điện: khoảng 1,08A.
• Lưu lượng gió.
• Áp suất tĩnh.
• Số dây.
• Pinout.
• Vị trí lỗ bắt vít.
• Chiều gió.
• Loại tín hiệu cảm biến.

Đặc biệt, không nên chỉ căn cứ vào kích thước 120mm. Một quạt 120mm có thể có lưu lượng, áp suất, tốc độ và cấu hình dây rất khác nhau.

---

18. Câu hỏi thường gặp về PFB1224EHE

PFB1224EHE dùng điện áp bao nhiêu?

Quạt sử dụng 24VDC. Dải điện áp của phiên bản R00 được công bố khoảng 14–26,5VDC.

PFB1224EHE có dòng bao nhiêu?

Dòng trung bình khoảng 0,9A, giá trị tối đa 1,08A.

Quạt PFB1224EHE kích thước bao nhiêu?

Kích thước 120 x 120 x 38mm.

PFB1224EHE quay bao nhiêu vòng/phút?

Tốc độ khoảng 4000 RPM

Lưu lượng gió của PFB1224EHE là bao nhiêu?

Lưu lượng tối đa khoảng 181,27 CFM, tương đương 5,133 m³/phút.

PFB1224EHE có bao nhiêu dây?

Phiên bản PFB1224EHE-R00 được các nhà phân phối ghi nhận là 3 dây, trong đó có tín hiệu Locked Rotor Sensor.

PFB1224EHE dùng bạc đạn gì?

Quạt sử dụng Ball Bearing – bạc đạn bi.

---
