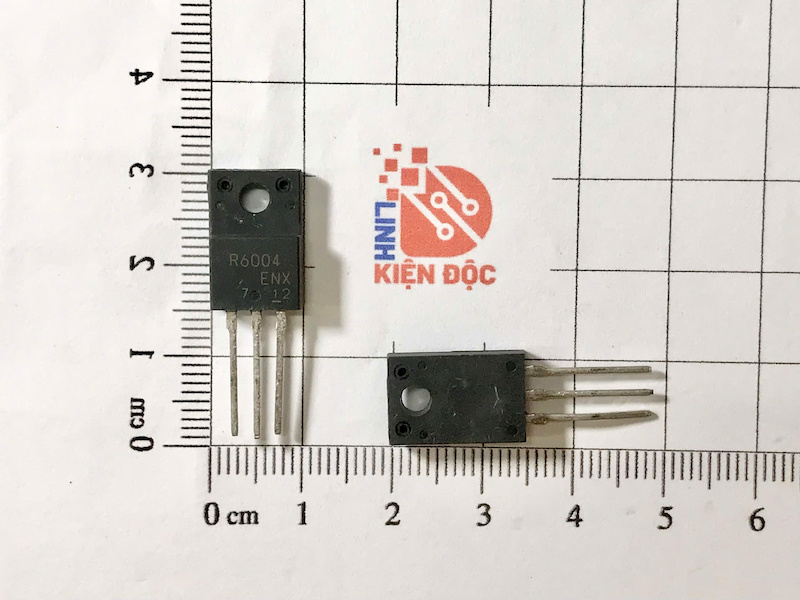

R6004ENX Mosfet 600V 4A TO-220F tháo máy

R6004ENX là một loại MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) N-channel (kênh N) với khả năng chịu đựng điện áp lên đến 600V và dòng điện cực đại 4A. MOSFET này sử dụng gói TO-220F, một gói đặc biệt giúp dễ dàng tản nhiệt, rất phổ biến trong các ứng dụng công suất cao. Đây là một linh kiện bán dẫn được thiết kế để chuyển mạch điện áp và dòng điện trong các mạch điện tử công suất cao.

Thông số kỹ thuật của R6004ENX:

• Điện áp cực đại (Vds – Drain-Source Voltage): 600V
  • Đây là điện áp tối đa mà MOSFET có thể chịu đựng giữa cực Drain và Source. Linh kiện này được thiết kế để hoạt động trong các ứng dụng có điện áp cao, ví dụ như bộ nguồn DC-DC hoặc các mạch chuyển đổi điện.
• Dòng điện cực đại (Id – Continuous Drain Current): 4A
  • Đây là dòng điện liên tục mà MOSFET có thể chịu đựng. R6004ENX có thể chịu đựng dòng điện 4A trong suốt quá trình hoạt động bình thường, phù hợp với các ứng dụng công suất vừa và nhỏ.
• Điện áp ngưỡng (Vgs(th) – Gate Threshold Voltage): 1V đến 3V
  • Đây là điện áp yêu cầu để MOSFET bắt đầu dẫn điện. Khi điện áp giữa cực Gate và Source (Vgs) vượt qua mức này, MOSFET chuyển từ trạng thái “off” (không dẫn) sang trạng thái “on” (dẫn điện).
• Dòng điện xung (Pulsed Drain Current): 20A
  • R6004ENX có khả năng chịu đựng dòng điện xung ngắn lên đến 20A, điều này giúp linh kiện có thể hoạt động trong các mạch cần dòng điện cao trong thời gian ngắn, chẳng hạn như khởi động động cơ hoặc các ứng dụng bảo vệ mạch.
• Thời gian chuyển mạch (Switching Time): Thời gian chuyển mạch của MOSFET này rất nhanh, giúp giảm tổn thất năng lượng và tăng hiệu suất trong các mạch chuyển mạch cao tần.
• Nhiệt độ hoạt động: -55°C đến +150°C
  • Dải nhiệt độ này cho phép MOSFET hoạt động trong nhiều điều kiện môi trường khắc nghiệt mà không bị hỏng hóc.
• Gói (Package): TO-220F
  • Gói TO-220F cho phép dễ dàng gắn vào bộ tản nhiệt, giúp duy trì nhiệt độ hoạt động ổn định cho MOSFET, đặc biệt trong các ứng dụng công suất cao.

Nguyên lý hoạt động của R6004ENX:

MOSFET hoạt động dựa trên nguyên lý của một transistor trường (FET), trong đó dòng điện giữa cực Drain và Source được điều khiển bởi điện áp áp dụng vào cực Gate. Khi điện áp giữa Gate và Source (Vgs) vượt qua mức ngưỡng, một kênh dẫn điện giữa Drain và Source được tạo ra, cho phép dòng điện chảy qua từ Drain đến Source. Nếu điện áp Gate thấp hơn ngưỡng, MOSFET không dẫn điện (ở trạng thái “off”).

Đặc biệt, MOSFET N-channel như R6004ENX sử dụng các điện tử tự do trong vật liệu bán dẫn để tạo ra kênh dẫn khi có điện áp Gate đủ lớn. Điều này giúp MOSFET có tốc độ chuyển mạch nhanh và hiệu suất năng lượng cao.

Chức năng của R6004ENX:

MOSFET R6004ENX có các chức năng chính bao gồm:

• Chuyển mạch điện: MOSFET có khả năng chuyển mạch nhanh, điều này rất quan trọng trong các ứng dụng yêu cầu chuyển đổi dòng điện liên tục thành dòng điện xung hoặc thay đổi điện áp trong mạch điện tử.
• Điều khiển công suất: Được sử dụng để điều khiển và chuyển đổi công suất trong các mạch điều khiển công suất cao như bộ nguồn, biến tần, và các mạch điều khiển động cơ.
• Công tắc điện áp cao: Với khả năng chịu đựng điện áp lên đến 600V, R6004ENX có thể sử dụng trong các ứng dụng yêu cầu điều khiển các mạch điện với điện áp cao.

Ứng dụng của R6004ENX:

MOSFET R6004ENX được sử dụng rộng rãi trong các ứng dụng công suất cao nhờ khả năng chịu đựng điện áp lớn và dòng điện mạnh, bao gồm:

• Nguồn cung cấp điện (Power Supplies): MOSFET này được sử dụng trong các mạch nguồn DC-DC, nơi cần chuyển đổi điện áp từ một nguồn đầu vào thành điện áp đầu ra có giá trị khác. Các mạch này có thể là buck, boost hoặc flyback converter.
• Bộ biến tần (Inverters): Trong các bộ biến tần, MOSFET được sử dụng để chuyển đổi điện năng giữa các dạng DC và AC. R6004ENX phù hợp với các ứng dụng yêu cầu chuyển mạch nhanh và hiệu suất cao.
• Điều khiển động cơ (Motor Control): MOSFET này được sử dụng trong các mạch điều khiển động cơ, nơi nó giúp điều chỉnh tốc độ và mô-men xoắn của động cơ.
• Mạch bảo vệ (Protection Circuits): R6004ENX có thể được sử dụng trong các mạch bảo vệ chống quá dòng, quá áp và ngắn mạch, đảm bảo an toàn cho các thiết bị điện tử công suất cao.
• Ứng dụng truyền tải điện và thiết bị công nghiệp: Với khả năng chịu đựng điện áp cao và dòng điện mạnh, MOSFET này cũng rất hữu ích trong các mạch điều khiển công suất cao trong các ứng dụng công nghiệp, máy móc và thiết bị điện công suất lớn.

Ưu điểm của R6004ENX:

• Khả năng chịu điện áp cao: Với khả năng chịu đựng điện áp lên đến 600V, R6004ENX có thể hoạt động trong các ứng dụng công suất cao và mạch điện áp lớn.
• Dòng điện mạnh mẽ: Có thể chịu dòng điện lên đến 4A liên tục, phù hợp với nhiều ứng dụng công suất vừa và nhỏ.
• Chuyển mạch nhanh và hiệu quả: MOSFET có khả năng chuyển mạch rất nhanh, giúp giảm tổn thất năng lượng và nâng cao hiệu suất làm việc của mạch.
• Dải nhiệt độ rộng: MOSFET có thể hoạt động trong dải nhiệt độ từ -55°C đến +150°C, cho phép sử dụng trong môi trường khắc nghiệt.

Nhược điểm:

• Giới hạn dòng điện: Mặc dù 4A là đủ cho nhiều ứng dụng, nhưng nếu yêu cầu dòng điện cao hơn, có thể cần một loại MOSFET khác có dòng điện chịu đựng lớn hơn.
• Cần hệ thống tản nhiệt: MOSFET này cần có hệ thống tản nhiệt hiệu quả, đặc biệt khi hoạt động trong các ứng dụng công suất cao, để tránh quá nhiệt và giảm độ bền của linh kiện.

Kết luận:

MOSFET R6004ENX là một linh kiện bán dẫn công suất cao, lý tưởng cho các ứng dụng yêu cầu điện áp cao và dòng điện mạnh. Với khả năng chịu đựng điện áp lên đến 600V và dòng điện 4A, R6004ENX có thể được sử dụng trong các mạch chuyển mạch, bộ nguồn, biến tần, điều khiển động cơ và các ứng dụng công nghiệp khác. Khả năng chuyển mạch nhanh, độ bền cao và khả năng chịu nhiệt tốt là những ưu điểm nổi bật của MOSFET này
