RD15M-T1B-A Kí Hiệu 153 Điốt Zener SOT-23 15V
RD15M-T1B-A là điốt Zener 15V của Renesas, thuộc dòng RD15M công suất 200mW, thiết kế dạng linh kiện dán SOT-23-3 / SC-59. Diode được sử dụng để ổn áp, tạo điện áp tham chiếu và bảo vệ các mạch điện tử khỏi tình trạng điện áp tăng cao.
Chức năng
RD15M-T1B-A hoạt động dựa trên hiệu ứng Zener: khi điện áp ngược đạt đến vùng đánh thủng, diode dẫn dòng và giúp duy trì điện áp tương đối ổn định quanh mức Zener.
Linh kiện có thể dùng để:
- Ổn định điện áp khoảng 15V.
- Tạo điện áp tham chiếu cho mạch điện.
- Giới hạn điện áp trong các tầng mạch.
- Bảo vệ đầu vào của các linh kiện nhạy cảm.
- Làm mạch kẹp điện áp đơn giản.
RD15M-T1B-A được các nguồn linh kiện xác định là Zener 15V, công suất 200mW, đơn hướng.

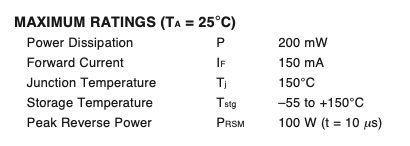

Thông số kỹ thuật
Renesas/DigiKey xác định RD15M-T1B-A thuộc dòng RD15M – 200mW Zener Diode, dạng TO-236-3, SC-59, SOT-23-3.

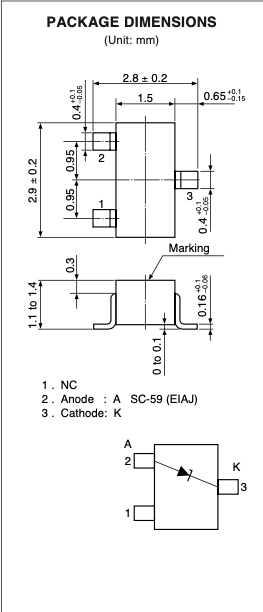

Kích thước RD15M-T1B-A

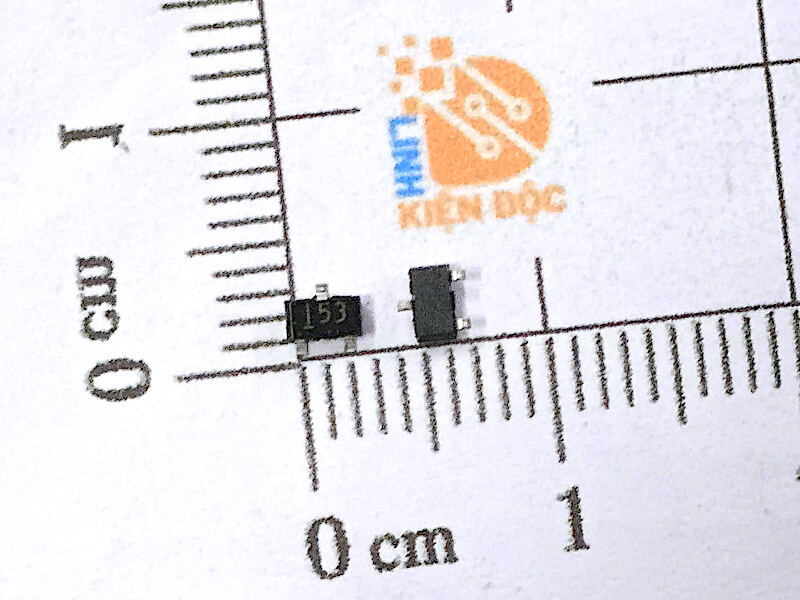

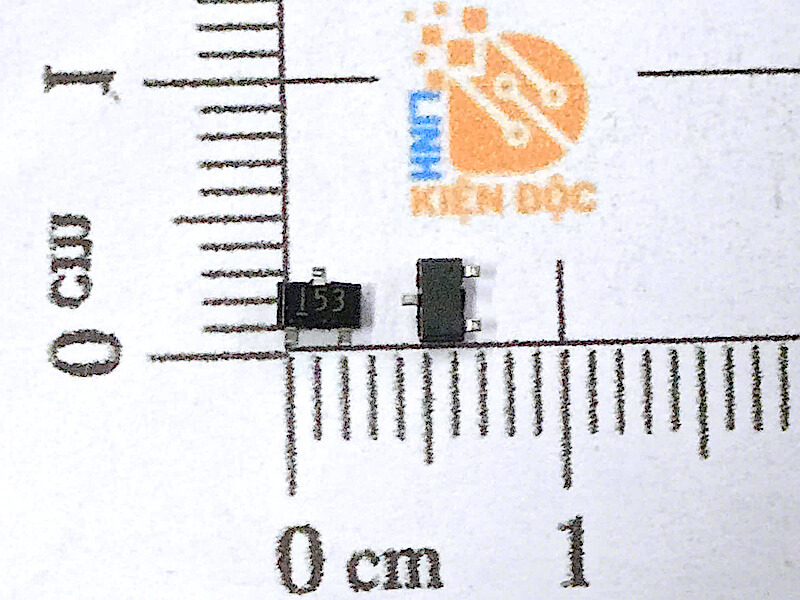

Về ký hiệu 153
Mã 153 được sử dụng làm ký hiệu trên thân cho các phiên bản RD15M-T1B 15V trong một số quy cách marking. Dữ liệu linh kiện cũng ghi nhận RD15M-T1B với các biến thể marking như 151, 152, 153, trong đó RD15M-T1B/23-15V/153 được liệt kê cùng dòng sản phẩm này.
Vì vậy tên sản phẩm “RD15M-T1B-A Kí hiệu 153 Điốt Zener SOT23 15V” là phù hợp để phân biệt linh kiện với các mã Zener khác.
Ứng dụng
RD15M-T1B-A có thể được sử dụng trong:
- Mạch ổn áp 15V.
- Mạch nguồn DC.
- Mạch tạo điện áp tham chiếu.
- Mạch bảo vệ transistor và IC.
- Mạch điều khiển.
- Mạch xử lý tín hiệu.
- Thiết bị điện tử dân dụng và công nghiệp.
- Các bo mạch cần giới hạn điện áp ở mức khoảng 15V.
Ưu điểm
- Điện áp Zener 15V thông dụng.
- Công suất 200mW, phù hợp với các tầng mạch tín hiệu và điều khiển công suất nhỏ.
- Kích thước nhỏ gọn.
- Package SOT-23-3, tiết kiệm diện tích PCB.
- Dạng SMD thuận tiện cho lắp ráp tự động.
- Có thể sử dụng cho nhiều mạch ổn áp và bảo vệ điện áp.
Lưu ý khi sử dụng
Cần mắc diode đúng chiều theo chức năng Zener. Khi hoạt động ở vùng Zener, dòng qua diode phải được giới hạn bằng điện trở hoặc mạch điều khiển phù hợp để không vượt quá công suất cho phép.
Ngoài ra, không nên hiểu 15V là điện áp luôn cố định tuyệt đối ở mọi dòng điện. Điện áp Zener thực tế phụ thuộc vào dòng làm việc và dung sai của linh kiện.
RD15M-T1B-A cũng là linh kiện đã được DigiKey ghi nhận ở trạng thái obsolete, vì vậy khi thay thế trong thiết bị cũ nên đối chiếu package, pinout và đặc tính điện của linh kiện thay thế.
