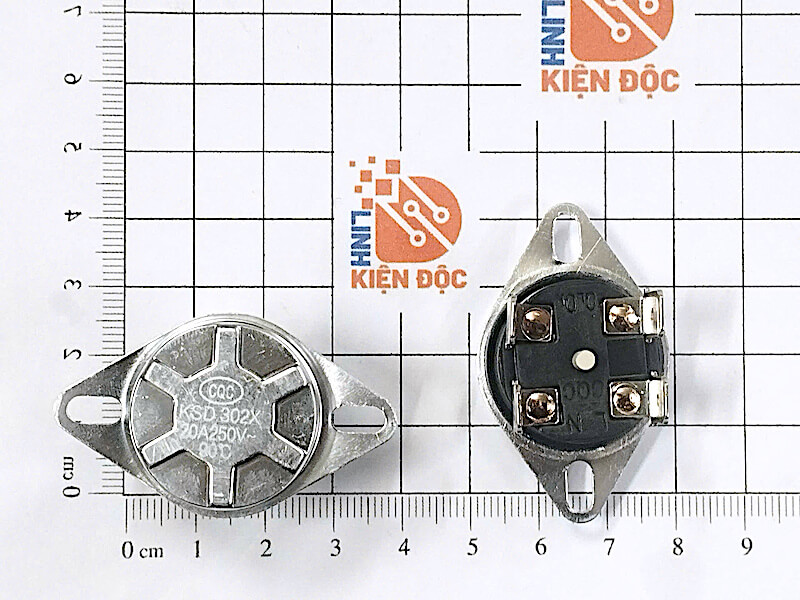

Relay nhiệt KSD302 90°C 20A 250V thường đóng 4 chân – Công tắc bảo vệ quá nhiệt

Relay nhiệt KSD302 90 độ 20A 250V thường đóng 4 chân là công tắc nhiệt dạng lưỡng kim, chuyên dùng để giám sát và ngắt mạch khi nhiệt độ tăng đến ngưỡng cài đặt. Sản phẩm có dòng chịu tải lớn 20A, điện áp làm việc 250VAC, cấu hình thường đóng (NC) và thiết kế 4 chân, phù hợp cho bình nóng lạnh, thiết bị gia nhiệt, máy nước nóng, lò sưởi và nhiều thiết bị điện công suất cao.

KSD302 hoạt động dựa trên cơ cấu bimetal – lưỡng kim. Khi nhiệt độ đạt khoảng 90°C, tiếp điểm thường đóng sẽ chuyển sang trạng thái ngắt, giúp cắt nguồn hoặc ngắt tải để hạn chế nguy cơ quá nhiệt. Các phiên bản KSD302 thương mại có mức định dòng đến 20A/250VAC, cấu hình NC hoặc NO và thường dùng trong các ứng dụng bảo vệ nhiệt cho thiết bị điện gia dụng công suất lớn.

Thông số kỹ thuật Relay nhiệt KSD302 90°C

Thông số	Giá trị
Model	KSD302
Loại linh kiện	Relay nhiệt / Thermostat lưỡng kim
Nhiệt độ tác động	90°C
Dòng điện định mức	20A
Điện áp định mức	250VAC
Trạng thái tiếp điểm	Thường đóng – NC
Số chân	4 chân
Cơ cấu cảm biến	Lưỡng kim – Bimetal
Chức năng	Ngắt mạch khi quá nhiệt
Kiểu tác động	Snap Action – đóng/ngắt nhanh
Điện trở tiếp điểm	Thường dưới khoảng 50mΩ
Điện trở cách điện	Thường trên 100MΩ
Sai số nhiệt độ	Thường khoảng ±5°C, tùy phiên bản
Ứng dụng	Bình nóng lạnh, thiết bị gia nhiệt, máy nước nóng, đồ điện công suất

Các phiên bản KSD302 20A/250V thường được sản xuất với dải nhiệt độ tác động rộng, cấu hình NC hoặc NO, mức sai số nhiệt độ tùy nhà sản xuất và khả năng chịu hàng chục nghìn chu kỳ đóng/ngắt.

Lưu ý: KSD302 có nhiều biến thể theo nhiệt độ, kiểu reset, dòng định mức và sơ đồ chân. Với sản phẩm cụ thể 90°C – 20A – 250V – NC – 4 chân, nên ưu tiên thông số được in trên linh kiện hoặc tài liệu của đúng nhà sản xuất khi dùng cho thiết kế kỹ thuật.

Công dụng của Relay nhiệt KSD302 90 độ

Công dụng chính của KSD302 90°C là bảo vệ thiết bị khỏi tình trạng quá nhiệt. Khi thiết bị hoạt động bình thường và nhiệt độ thấp hơn ngưỡng 90°C, tiếp điểm thường đóng cho phép dòng điện chạy qua tải.

Khi nhiệt độ tại bề mặt cảm biến tăng đến ngưỡng thiết kế, phần tử lưỡng kim bên trong thay đổi hình dạng và kích hoạt cơ cấu đóng/ngắt nhanh. Tiếp điểm sẽ mở ra, cắt dòng điện qua tải hoặc đưa tín hiệu ngắt đến mạch điều khiển.

Nhờ nguyên lý đơn giản này, KSD302 có thể giúp hạn chế các sự cố như quá nhiệt điện trở đốt, nhiệt độ nước tăng quá mức, hỏng bộ điều khiển nhiệt hoặc thiết bị hoạt động ngoài giới hạn nhiệt cho phép.

Chức năng chính của KSD302 90°C 20A 250V

Bảo vệ quá nhiệt

Đây là chức năng quan trọng nhất của KSD302. Relay giám sát nhiệt độ thông qua bề mặt tiếp xúc nhiệt. Khi nhiệt độ đạt khoảng 90°C, tiếp điểm NC mở ra để ngắt mạch.

Nhờ vậy, thiết bị có thêm một tầng bảo vệ cơ khí độc lập với mạch điện tử điều khiển nhiệt độ.

Đóng/ngắt trực tiếp tải dòng lớn

Phiên bản KSD302 có thể được cung cấp với định mức tới 20A/250VAC, nên phù hợp cho nhiều thiết bị gia nhiệt công suất cao.

Tuy nhiên, dòng 20A là định mức theo điều kiện của nhà sản xuất. Khi dùng với tải có dòng khởi động lớn hoặc môi trường nhiệt cao, cần tính toán hệ số an toàn phù hợp.

Hoạt động độc lập không cần mạch điện tử

KSD302 sử dụng cơ cấu lưỡng kim, vì vậy quá trình phát hiện nhiệt độ và thay đổi trạng thái tiếp điểm không cần vi điều khiển, IC cảm biến hay nguồn nuôi riêng.

Điều này giúp relay nhiệt có cấu tạo đơn giản và được sử dụng rộng rãi như tầng bảo vệ an toàn trong các thiết bị gia nhiệt.

Ngắt nhanh nhờ cơ cấu Snap Action

Dòng KSD302 sử dụng cơ cấu đóng/ngắt nhanh. Khi tới nhiệt độ tác động, tiếp điểm thay đổi trạng thái tương đối dứt khoát thay vì chuyển đổi chậm theo sự biến dạng của lưỡng kim.

Điều này giúp giảm thời gian tiếp điểm ở vùng chuyển tiếp và hỗ trợ hạn chế hồ quang trong quá trình đóng/ngắt.

“Thường đóng” NC của KSD302 nghĩa là gì?

KSD302 phiên bản thường đóng – Normally Closed (NC) có trạng thái tiếp điểm như sau:

Khi nhiệt độ thấp hơn ngưỡng 90°C, tiếp điểm ở trạng thái đóng, dòng điện có thể đi qua.

Khi nhiệt độ tăng đến khoảng 90°C, tiếp điểm mở ra và ngắt dòng điện.

Nguyên lý này đặc biệt phù hợp cho chức năng bảo vệ an toàn, bởi ở trạng thái bình thường thiết bị hoạt động liên tục, còn khi nhiệt độ vượt giới hạn relay mới ngắt nguồn. Tài liệu của dòng KSD302 mô tả phiên bản NC theo đúng nguyên tắc “đóng ở trạng thái bình thường và mở khi nhiệt độ tăng đến điểm tác động”.

Nguyên lý hoạt động của Relay nhiệt KSD302

Bên trong KSD302 có một phần tử lưỡng kim gồm hai kim loại có hệ số giãn nở nhiệt khác nhau.

Khi nhiệt độ thay đổi, hai lớp kim loại giãn nở không giống nhau khiến tấm lưỡng kim cong hoặc biến dạng. Khi đạt đến nhiệt độ thiết kế, cơ cấu snap-action được kích hoạt và làm tiếp điểm chuyển trạng thái.

Đối với KSD302 90°C thường đóng, quá trình hoạt động có thể hiểu đơn giản như sau:

Nhiệt độ dưới 90°C → tiếp điểm đóng → thiết bị hoạt động.

Nhiệt độ đạt ngưỡng khoảng 90°C → tiếp điểm mở → cắt tải.

Sau khi nhiệt độ giảm xuống, trạng thái hoạt động tiếp theo phụ thuộc vào phiên bản tự phục hồi hay reset bằng tay. Dòng KSD302 trên thị trường có cả hai kiểu reset này.

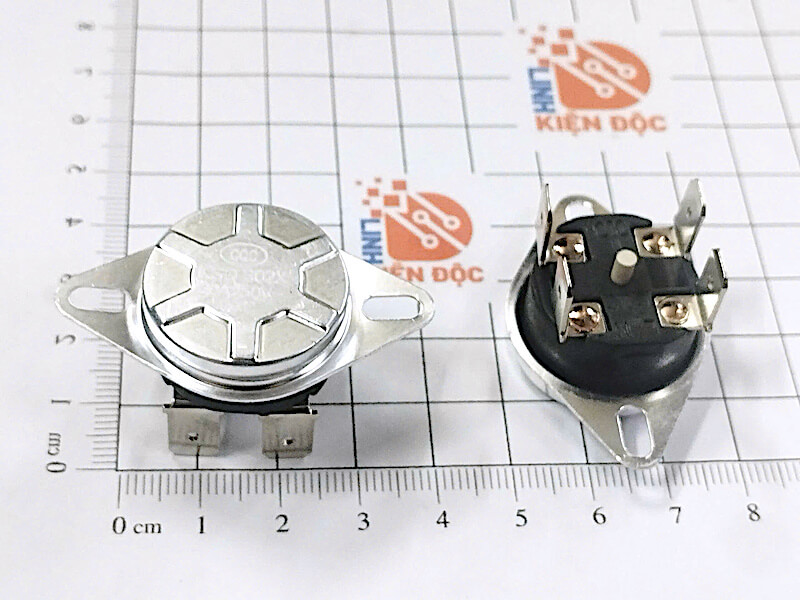

KSD302 4 chân khác loại 2 chân như thế nào?

Phiên bản KSD302 4 chân thường được sử dụng trong các thiết bị cần hệ thống đấu nối chắc chắn hoặc cấu trúc tiếp điểm phù hợp với tải công suất lớn.

Tùy phiên bản, các chân có thể được bố trí thành các cặp tiếp điểm hoặc cấu hình hai cực. Vì vậy không nên mặc định rằng cả bốn chân đều được nối giống nhau.

Trước khi thay thế hoặc lắp mới, nên dùng đồng hồ đo thông mạch hoặc xem sơ đồ được in trên linh kiện để xác định chính xác cặp chân nào đang thông ở trạng thái bình thường.

Đặc biệt với nguồn điện 220–250VAC, không nên đấu nối dựa vào hình dáng của một relay khác dù cùng mang tên KSD302.

Ứng dụng của KSD302 90°C

Relay nhiệt KSD302 được dùng rộng rãi trong các thiết bị điện cần bảo vệ nhiệt độ. Các ứng dụng phổ biến của dòng KSD302 bao gồm bình nóng lạnh, máy nước nóng, thiết bị gia nhiệt, máy sấy, máy pha cà phê, thiết bị đun nước và đồ điện gia dụng.

Phiên bản 90°C đặc biệt phù hợp với những thiết bị cần ngắt nguồn khi nhiệt độ tại vị trí cảm biến tiến tới khoảng 90°C.

Trong bình nóng lạnh, relay nhiệt có thể đóng vai trò như bộ giới hạn nhiệt hoặc tầng bảo vệ quá nhiệt, giúp cắt điện khi bộ điều khiển chính không kiểm soát được nhiệt độ theo thiết kế.

Ưu điểm của Relay nhiệt KSD302 90°C

KSD302 có cấu tạo tương đối đơn giản, không cần nguồn điều khiển riêng và phản ứng trực tiếp với nhiệt độ bề mặt. Điều này giúp linh kiện dễ tích hợp vào các thiết bị gia nhiệt.

Mức tải lên tới 20A/250VAC ở một số phiên bản cho phép relay được sử dụng trong các thiết bị có công suất tương đối lớn.

Thiết kế snap-action giúp quá trình đóng/ngắt nhanh, trong khi tiếp điểm thường đóng phù hợp với nguyên lý bảo vệ quá nhiệt phổ biến: thiết bị hoạt động khi nhiệt độ an toàn và tự ngắt khi nhiệt độ vượt giới hạn.

KSD302 cũng có nhiều mức nhiệt độ khác nhau, giúp nhà sản xuất hoặc kỹ thuật viên dễ lựa chọn theo yêu cầu của từng thiết bị.

KSD302 90°C dùng cho bình nóng lạnh như thế nào?

Trong bình nóng lạnh, KSD302 thường được ép hoặc bắt sát vào bề mặt cần giám sát nhiệt, chẳng hạn bình chứa hoặc cụm gia nhiệt tùy thiết kế.

Khi nhiệt độ chưa đạt ngưỡng, relay NC cho phép điện chạy qua. Nếu nhiệt độ tăng đến khoảng 90°C, relay mở tiếp điểm để cắt điện khỏi điện trở đốt hoặc ngắt mạch điều khiển.

Đây là một trong những ứng dụng điển hình của dòng KSD302; các tài liệu sản phẩm cũng liệt kê water heater – máy nước nóng là ứng dụng phổ biến.

Cách kiểm tra Relay nhiệt KSD302 bằng đồng hồ

Với phiên bản thường đóng, khi KSD302 đang ở nhiệt độ phòng và còn hoạt động bình thường, cặp tiếp điểm cần sử dụng thường phải ở trạng thái thông mạch.

Có thể đặt đồng hồ vạn năng ở thang đo thông mạch hoặc điện trở, sau đó kiểm tra từng cặp chân để xác định sơ đồ chân.

Nếu relay ở trạng thái nguội nhưng tiếp điểm NC hoàn toàn không thông, linh kiện có thể bị hỏng hoặc đó không phải cặp chân đúng.

Để kiểm tra nhiệt độ tác động, cần gia nhiệt có kiểm soát và sử dụng thiết bị đo nhiệt độ phù hợp. Không nên sử dụng ngọn lửa trực tiếp vì dễ làm hỏng relay và không cho phép kiểm soát chính xác nhiệt độ.

Lưu ý khi thay thế KSD302 90°C

Khi thay relay nhiệt KSD302, không nên chỉ dựa vào hình dạng bên ngoài. Cần kiểm tra đầy đủ:

Nhiệt độ tác động: 90°C.

Dòng điện định mức: 20A.

Điện áp: 250VAC.

Loại tiếp điểm: thường đóng NC.

Số chân và sơ đồ chân: 4 chân.

Kiểu reset: tự động hay bằng tay.

Kích thước và phương pháp cố định: phải phù hợp với vị trí lắp ban đầu.

Đặc biệt, không nên tùy ý thay relay 90°C bằng loại có ngưỡng nhiệt độ cao hơn vì có thể làm mất chức năng bảo vệ nhiệt mà nhà sản xuất thiết bị đã thiết kế.

KSD302 90°C và cầu chì nhiệt có giống nhau không?

Hai linh kiện đều có chức năng bảo vệ nhiệt nhưng nguyên lý sử dụng khác nhau.

KSD302 là thermostat/công tắc nhiệt, có tiếp điểm cơ khí thay đổi trạng thái khi nhiệt độ đạt ngưỡng. Tùy phiên bản, relay có thể tự phục hồi hoặc cần reset thủ công sau khi nhiệt độ giảm.

Trong khi đó, cầu chì nhiệt thường là linh kiện bảo vệ một lần. Khi nhiệt độ vượt ngưỡng, phần tử bên trong đứt và phải thay thế cầu chì mới.

Do đó, KSD302 thích hợp với chức năng điều khiển hoặc bảo vệ nhiệt có khả năng đóng/ngắt, còn cầu chì nhiệt thường đóng vai trò tầng bảo vệ cuối cùng.

Lưu ý an toàn khi sử dụng KSD302 20A 250V

KSD302 có thể làm việc trực tiếp trong mạch điện lưới, vì vậy việc lắp đặt cần đảm bảo đầu cos, dây dẫn và các điểm kết nối đủ khả năng chịu dòng.

Thông số 20A/250VAC không nên được hiểu là linh kiện có thể liên tục chịu 20A trong mọi điều kiện. Khả năng tải thực tế còn phụ thuộc vào loại tải, nhiệt độ môi trường, cách tiếp xúc nhiệt và chất lượng đầu nối.

Tiếp điểm lỏng hoặc oxy hóa có thể tạo điện trở tiếp xúc lớn, gây nóng tại vị trí relay và làm sai lệch hoạt động hoặc gây hư hỏng.
