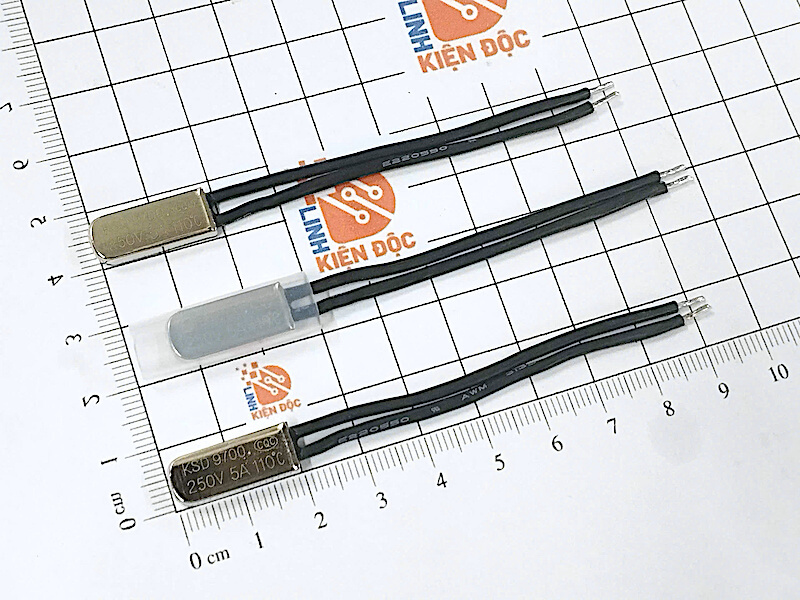

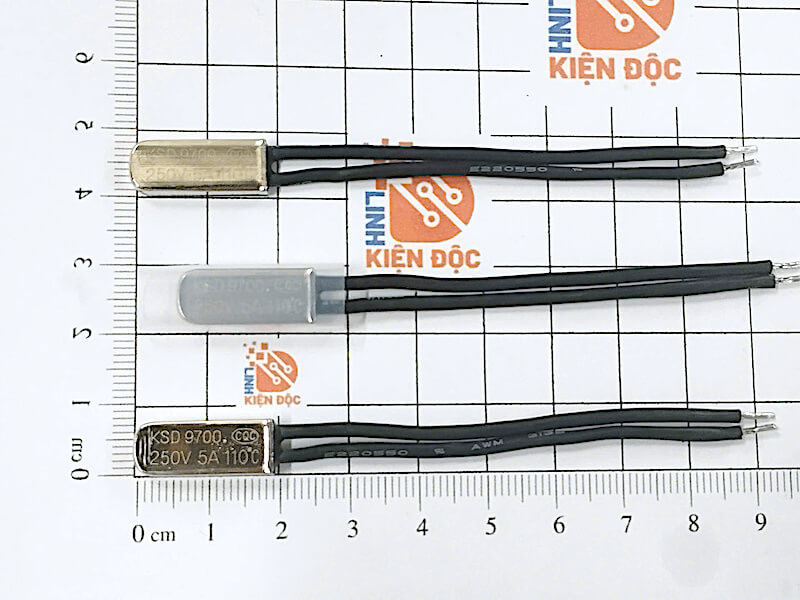

1. Relay nhiệt KSD9700 110 độ là gì?

KSD9700 là dòng công tắc nhiệt sử dụng cơ cấu lưỡng kim (bimetal) để thực hiện việc đóng/ngắt tiếp điểm theo nhiệt độ.

Phiên bản KSD9700 110°C thường đóng có trạng thái hoạt động như sau:

• Nhiệt độ bình thường: tiếp điểm đóng, dòng điện đi qua.
• Nhiệt độ đạt khoảng 110°C: tiếp điểm mở, ngắt mạch để bảo vệ thiết bị.
• Nhiệt độ giảm: tiếp điểm có thể tự phục hồi tùy theo từng phiên bản sản phẩm.

---

2. Chức năng của Relay nhiệt KSD9700 110°C

Bảo vệ quá nhiệt

Relay giúp ngăn ngừa các sự cố do nhiệt độ cao gây ra như:

• Cháy cuộn dây motor.
• Hỏng linh kiện công suất.
• Quá nhiệt bộ nguồn.
• Chập cháy thiết bị điện.
• Giảm tuổi thọ linh kiện.

Tự động đóng/ngắt theo nhiệt độ

KSD9700 hoạt động hoàn toàn theo nhiệt độ mà không cần sử dụng:

• Vi điều khiển.
• Cảm biến nhiệt điện tử.
• Mạch điều khiển phức tạp.

Giám sát nhiệt độ thiết bị

Có thể lắp relay tại các vị trí:

• Thân động cơ.
• Cuộn dây biến áp.
• Bộ nguồn.
• Tản nhiệt linh kiện công suất.
• Thiết bị gia nhiệt.

---

3. Thông số kỹ thuật Relay nhiệt KSD9700 110 độ 5A 250V

Thông số	Giá trị
Tên sản phẩm	Relay nhiệt KSD9700 110 độ 5A 250V thường đóng
Mã sản phẩm	KSD9700
Loại tiếp điểm	Thường đóng (NC)
Nhiệt độ tác động	110°C
Dòng điện định mức	5A
Điện áp tối đa	250VAC
Nguyên lý hoạt động	Cảm biến nhiệt lưỡng kim
Kiểu hoạt động	Tự động đóng/ngắt
Khả năng phục hồi	Tùy phiên bản
Kiểu lắp đặt	Gắn trực tiếp vào thiết bị
Ứng dụng	Motor, nguồn, quạt, máy biến áp

---

4. Ý nghĩa các thông số

KSD9700

Là mã của dòng công tắc bảo vệ nhiệt dạng nhỏ gọn, được sản xuất với nhiều mức nhiệt khác nhau như:

• 60°C
• 70°C
• 80°C
• 90°C
• 100°C
• 110°C
• 115°C
• 125°C
• 145°C

---

Nhiệt độ 110°C

Khi nhiệt độ tại vị trí lắp đặt đạt khoảng:

110°C

Relay sẽ tác động và ngắt mạch để bảo vệ thiết bị.

Lưu ý: Nhiệt độ thực tế có thể có sai số nhỏ tùy theo nhà sản xuất.

---

Dòng điện 5A

Relay có thể đóng cắt tải với dòng điện tối đa:

5A

Đối với tải cảm như motor hoặc biến áp, nên tính thêm dòng khởi động để đảm bảo độ bền tiếp điểm.

---

Điện áp 250V

Điện áp làm việc tối đa:

250VAC

Phù hợp với:

• Điện lưới 220VAC.
• Mạch điện dân dụng.
• Thiết bị công nghiệp nhỏ.

---

Tiếp điểm thường đóng (NC)

Ở trạng thái bình thường:

Tiếp điểm đóng → tải hoạt động

Khi nhiệt độ đạt 110°C:

Tiếp điểm mở → ngắt tải

---

5. Nguyên lý hoạt động

Quá trình hoạt động của KSD9700:

Thiết bị hoạt động
↓
Nhiệt độ tăng
↓
Đạt khoảng 110°C
↓
Relay tác động
↓
Tiếp điểm mở
↓
Ngắt tải

Khi nhiệt độ giảm xuống:

Relay có thể tự đóng lại (đối với loại tự phục hồi).

---

6. Ứng dụng của Relay nhiệt KSD9700 110°C

Bảo vệ động cơ

Ứng dụng trong:

• Motor AC.
• Motor DC.
• Máy bơm.
• Quạt điện.
• Thiết bị cơ khí.

Relay giúp ngắt nguồn khi động cơ quá nóng.

---

Bảo vệ máy biến áp

KSD9700 có thể bảo vệ:

• Máy biến áp.
• Adapter.
• Bộ đổi nguồn.
• Cuộn dây điện.

---

Bảo vệ bộ nguồn

Ứng dụng trong:

• Nguồn xung.
• Bộ nguồn công suất.
• Nguồn DIY.
• Bộ sạc.

---

Bảo vệ quạt và thiết bị điện

Phù hợp cho:

• Quạt tản nhiệt.
• Máy hút bụi.
• Thiết bị gia dụng.
• Máy móc công nghiệp.

---

Thiết bị gia nhiệt

Có thể sử dụng cho:

• Máy sấy.
• Thiết bị sưởi.
• Máy ép nhiệt.
• Thiết bị nhiệt công nghiệp.

---

Mạch DIY

Kết hợp với:

• Relay điện.
• MOSFET.
• Contactor.
• Vi điều khiển.
• Mạch điều khiển nhiệt.

---

7. Ưu điểm của Relay nhiệt KSD9700 110°C

• Kích thước nhỏ gọn.
• Hoạt động tự động.
• Không cần nguồn phụ.
• Dễ lắp đặt.
• Độ bền cao.
• Bảo vệ quá nhiệt hiệu quả.
• Tương thích nhiều thiết bị.
• Có thể tự phục hồi tùy phiên bản.

---

8. Cách đấu nối

Sơ đồ cơ bản:

Nguồn → KSD9700 → Tải → Nguồn

Khi nhiệt độ bình thường:

• Relay đóng.
• Thiết bị hoạt động.

Khi quá nhiệt:

• Relay mở.
• Thiết bị ngừng hoạt động.

Đối với tải lớn, nên dùng KSD9700 để điều khiển:

• Relay trung gian.
• Contactor.

---

9. Lưu ý khi sử dụng

• Không vượt quá 5A – 250V.
• Lắp relay sát vị trí cần giám sát nhiệt.
• Kiểm tra đúng phiên bản 110°C.
• Không sử dụng trong môi trường vượt nhiệt độ thiết kế.
• Chú ý dòng khởi động của động cơ.
• Đảm bảo cách điện khi sử dụng điện áp cao.
