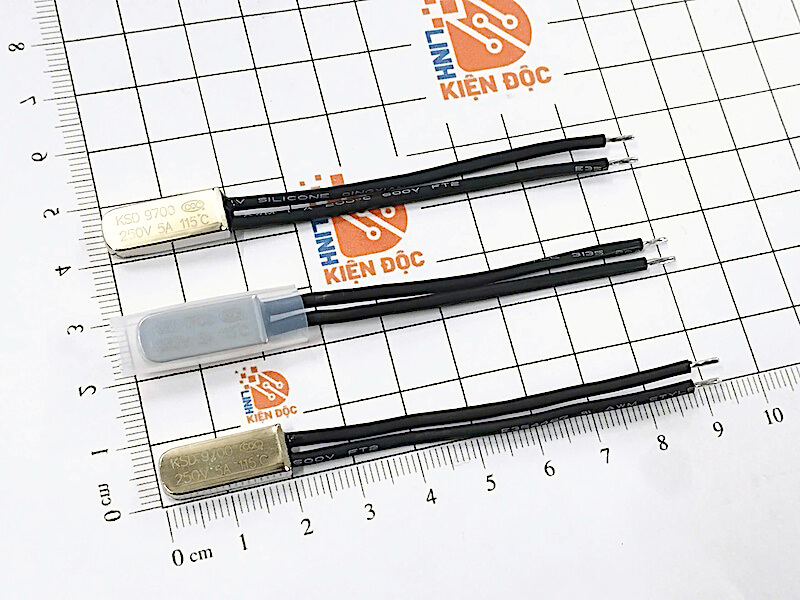

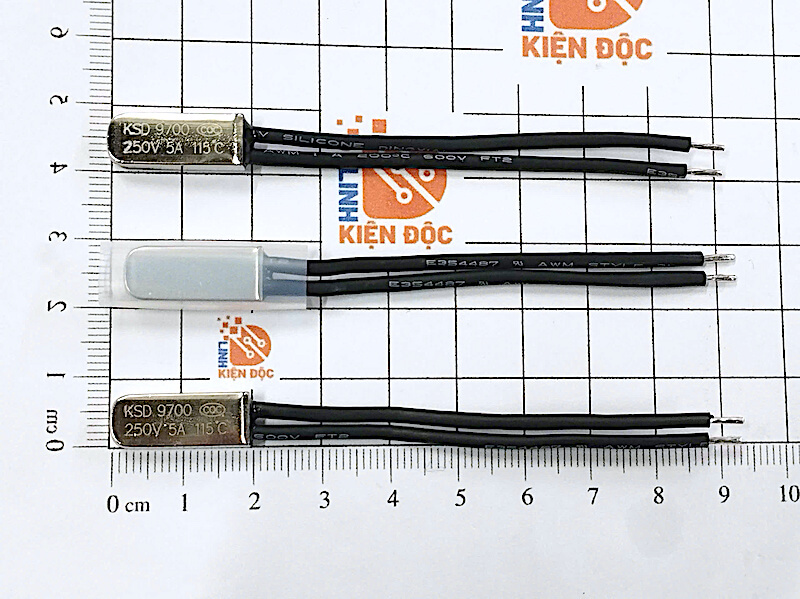

1. Relay nhiệt KSD9700 115 độ là gì?

KSD9700 là công tắc bảo vệ nhiệt sử dụng cơ cấu nhiệt để thực hiện chức năng đóng/ngắt mạch dựa trên nhiệt độ.

Phiên bản KSD9700 115°C thường đóng có tiếp điểm ở trạng thái đóng khi nhiệt độ bình thường. Khi nhiệt độ tại vị trí cảm biến tăng đến khoảng 115°C, cơ cấu nhiệt bên trong tác động làm thay đổi trạng thái tiếp điểm, giúp ngắt mạch và bảo vệ thiết bị.

Tùy phiên bản cụ thể, tiếp điểm có thể tự động phục hồi khi nhiệt độ giảm xuống.

---

2. Chức năng của Relay nhiệt KSD9700 115°C

Bảo vệ quá nhiệt

Đây là chức năng chính của KSD9700. Khi nhiệt độ thiết bị tăng quá cao, relay sẽ tác động để hạn chế nguy cơ:

• Quá nhiệt linh kiện.
• Cháy cuộn dây.
• Hư hỏng thiết bị.
• Giảm tuổi thọ linh kiện.
• Chập cháy do nhiệt độ quá cao.

Tự động đóng ngắt theo nhiệt độ

KSD9700 có thể thực hiện đóng/ngắt mạch theo nhiệt độ mà không cần sử dụng vi điều khiển hoặc mạch cảm biến phức tạp.

Giám sát nhiệt độ

Relay có thể được đặt hoặc gắn tại khu vực cần bảo vệ như:

• Cuộn dây động cơ.
• Thân motor.
• Máy biến áp.
• Bộ nguồn.
• Linh kiện công suất.
• Thiết bị gia nhiệt.

---

3. Ý nghĩa các thông số KSD9700 115°C 5A 250V

3.1. Mã KSD9700

KSD9700 là dòng công tắc bảo vệ nhiệt được sản xuất với nhiều mức nhiệt tác động khác nhau.

Phiên bản này có mức nhiệt tác động danh định:

115°C

---

3.2. Nhiệt độ tác động 115°C

Nhiệt độ tác động: 115°C

Khi nhiệt độ tại vị trí cảm biến tăng đến khoảng 115°C, cơ cấu nhiệt bên trong sẽ tác động và thay đổi trạng thái tiếp điểm.

Thông số 115°C là mức nhiệt tác động danh định. Dung sai nhiệt độ và nhiệt độ phục hồi thực tế có thể phụ thuộc vào nhà sản xuất và phiên bản sản phẩm.

---

3.3. Dòng điện 5A

Dòng điện định mức: 5A

Relay được sử dụng để đóng/ngắt tải trong phạm vi dòng điện cho phép.

Đối với các tải cảm như động cơ, máy biến áp hoặc cuộn dây, cần lưu ý dòng khởi động vì dòng điện trong thời điểm khởi động có thể cao hơn dòng hoạt động bình thường.

---

3.4. Điện áp 250V

Điện áp định mức: 250V

Không nên sử dụng relay ở điện áp vượt quá mức quy định.

Khi sử dụng trong mạch điện áp cao hoặc điện áp lưới, cần đảm bảo đầy đủ các yêu cầu về cách điện, khoảng cách an toàn và bảo vệ điện.

---

3.5. Thường đóng – NC

NC (Normally Closed) có nghĩa là thường đóng.

Ở nhiệt độ bình thường:

Tiếp điểm đóng → dòng điện đi qua → thiết bị hoạt động.

Khi nhiệt độ đạt khoảng 115°C:

Tiếp điểm tác động → mạch mở → ngắt tải.

Cấu hình này đặc biệt phù hợp với các mạch bảo vệ quá nhiệt.

---

4. Nguyên lý hoạt động

Relay nhiệt KSD9700 hoạt động dựa trên cơ cấu cảm biến nhiệt bên trong.

Quá trình hoạt động:

Thiết bị hoạt động bình thường
↓
Nhiệt độ tăng dần
↓
Nhiệt độ đạt khoảng 115°C
↓
KSD9700 tác động
↓
Tiếp điểm NC mở
↓
Ngắt tải / bảo vệ thiết bị

Khi nhiệt độ giảm xuống, tiếp điểm có thể đóng trở lại nếu sản phẩm thuộc loại tự phục hồi.

---

5. Ứng dụng của Relay nhiệt KSD9700 115°C

5.1. Bảo vệ động cơ

KSD9700 115°C có thể được sử dụng để bảo vệ motor khỏi tình trạng quá nhiệt do:

• Quá tải.
• Hoạt động liên tục.
• Kẹt cơ khí.
• Thông gió kém.
• Nhiệt độ môi trường cao.

Ứng dụng trong:

• Motor DC.
• Motor AC.
• Quạt.
• Máy bơm.
• Máy móc tự động.
• Thiết bị cơ khí.

---

5.2. Bảo vệ máy biến áp

Relay nhiệt có thể được sử dụng để bảo vệ:

• Cuộn dây biến áp.
• Máy biến áp nhỏ.
• Adapter.
• Bộ nguồn.
• Thiết bị điện công suất.

Khi nhiệt độ tăng đến ngưỡng, tiếp điểm thay đổi trạng thái để ngắt nguồn hoặc kích hoạt mạch bảo vệ bên ngoài.

---

5.3. Bảo vệ bộ nguồn

KSD9700 115°C có thể được bố trí trong:

• Nguồn xung.
• Nguồn tuyến tính.
• Adapter.
• Bộ chuyển đổi điện áp.
• Bộ nguồn DIY.

Relay giúp hạn chế nguy cơ hư hỏng do nhiệt độ quá cao tại các linh kiện công suất.

---

5.4. Bảo vệ quạt và thiết bị điện

Sản phẩm có thể ứng dụng trong:

• Quạt điện.
• Quạt tản nhiệt.
• Máy hút bụi.
• Máy bơm.
• Thiết bị gia dụng.
• Máy móc điện.

Đặc biệt phù hợp với những thiết bị sử dụng motor và có khả năng phát sinh nhiệt trong quá trình hoạt động.

---

5.5. Thiết bị gia nhiệt

KSD9700 115°C có thể được sử dụng trong một số thiết kế cần bảo vệ thiết bị khi nhiệt độ tăng quá cao, chẳng hạn:

• Máy sấy.
• Thiết bị sưởi.
• Thiết bị gia nhiệt.
• Máy hàn.
• Một số thiết bị công nghiệp.

Cần lựa chọn đúng mức nhiệt tác động dựa trên nhiệt độ làm việc thực tế của thiết bị.

---

5.6. Mạch điện tử DIY

KSD9700 115°C phù hợp với các dự án DIY cần chức năng bảo vệ nhiệt đơn giản.

Có thể kết hợp với:

• MOSFET.
• Transistor công suất.
• Relay điện.
• Motor.
• Quạt.
• Bộ nguồn.
• Mạch điều khiển.

---

6. Ưu điểm của Relay nhiệt KSD9700 115°C

Ngưỡng nhiệt 115°C

Phù hợp với các thiết bị cần bảo vệ khi nhiệt độ tăng đến khoảng 115°C.

Tự động đóng ngắt

Không cần vi điều khiển để thực hiện chức năng bảo vệ nhiệt cơ bản.

Tiếp điểm thường đóng

Cho phép thiết bị hoạt động bình thường và ngắt mạch khi nhiệt độ đạt ngưỡng.

Dòng điện 5A

Phù hợp với nhiều tải có dòng điện nằm trong giới hạn cho phép của tiếp điểm.

Điện áp 250V

Có thể sử dụng trong nhiều thiết bị điện và mạch điều khiển phù hợp.

Thiết kế nhỏ gọn

Dễ bố trí trong motor, bộ nguồn, máy biến áp và các thiết bị điện tử.

---

7. Bảng thông số kỹ thuật

Thông số	Chi tiết
Tên sản phẩm	Relay nhiệt KSD9700 115 độ 5A 250V thường đóng
Loại linh kiện	Công tắc bảo vệ nhiệt
Mã sản phẩm	KSD9700
Nhiệt độ tác động	115°C
Dòng điện định mức	5A
Điện áp định mức	250V
Trạng thái tiếp điểm	Thường đóng (NC)
Chức năng	Bảo vệ quá nhiệt, đóng/ngắt theo nhiệt độ
Nguyên lý	Cơ cấu đóng/ngắt nhiệt
Khả năng tự phục hồi	Tùy phiên bản
Ứng dụng	Motor, máy biến áp, bộ nguồn, quạt, thiết bị điện, thiết bị gia nhiệt
Kiểu lắp	Gắn tại vị trí cần giám sát nhiệt
Hình thức	Linh kiện mới

---

8. Cách đấu Relay nhiệt KSD9700 thường đóng

Đối với phiên bản NC, relay thường được mắc nối tiếp với tải hoặc đường điều khiển tải.

Sơ đồ nguyên lý:

Nguồn → KSD9700 → Tải → Nguồn

Ở nhiệt độ bình thường:

KSD9700 đóng → tải hoạt động.

Khi nhiệt độ đạt khoảng 115°C:

KSD9700 mở → tải bị ngắt.

Với tải công suất lớn, nên sử dụng KSD9700 để điều khiển relay trung gian hoặc contactor, thay vì cho toàn bộ dòng tải chạy trực tiếp qua tiếp điểm nhiệt nếu tải vượt quá khả năng đóng cắt của sản phẩm.

---

9. Ví dụ ứng dụng bảo vệ motor

Giả sử KSD9700 được gắn trên thân motor:

Nhiệt độ bình thường < 115°C
→ Tiếp điểm đóng
→ Motor hoạt động.

Khi motor bị quá tải hoặc điều kiện tản nhiệt không tốt:

Nhiệt độ tăng → đạt khoảng 115°C
→ KSD9700 tác động
→ Tiếp điểm mở
→ Ngắt motor.

Nếu sản phẩm là loại tự phục hồi, sau khi motor nguội xuống, tiếp điểm có thể đóng lại và cho phép motor hoạt động trở lại.

---

10. Lưu ý khi sử dụng

• Không sử dụng vượt quá 5A và 250V theo thông số sản phẩm.
• Kiểm tra đúng phiên bản 115°C trước khi lắp đặt.
• Lắp relay tại vị trí có khả năng truyền nhiệt tốt từ bộ phận cần bảo vệ.
• Không nhầm nhiệt độ tác động với nhiệt độ phục hồi.
• Khả năng tự phục hồi phụ thuộc vào phiên bản cụ thể.
• Với motor và tải cảm, cần lưu ý dòng khởi động.
• Với tải công suất lớn, nên sử dụng relay nhiệt để điều khiển relay trung gian hoặc contactor.
• Khi sử dụng với điện áp 220V, cần đảm bảo cách điện và các biện pháp an toàn điện phù hợp.
• Thông số dung sai nhiệt, nhiệt độ phục hồi và tuổi thọ tiếp điểm nên được xác nhận theo datasheet của đúng sản phẩm.

---

11. Câu hỏi thường gặp

KSD9700 115°C là gì?

Đây là công tắc bảo vệ nhiệt KSD9700 có nhiệt độ tác động danh định khoảng 115°C, dùng để bảo vệ thiết bị khi nhiệt độ tăng cao.

KSD9700 115°C thường đóng hoạt động thế nào?

Ở nhiệt độ bình thường, tiếp điểm NC đóng cho dòng điện đi qua. Khi nhiệt độ đạt khoảng 115°C, tiếp điểm tác động và mở mạch để ngắt tải.

KSD9700 115°C có tự đóng lại không?

Tùy phiên bản. Một số loại KSD9700 có khả năng tự phục hồi sau khi nhiệt độ giảm, nhưng cần kiểm tra đúng thông số của sản phẩm.

KSD9700 5A 250V dùng cho motor được không?

Có thể sử dụng nếu dòng điện, điện áp, dòng khởi động và điều kiện đóng cắt nằm trong giới hạn cho phép. Với motor có dòng khởi động lớn, nên dùng KSD9700 để điều khiển relay hoặc contactor phù hợp.

Relay nhiệt KSD9700 115°C dùng để làm gì?

Sản phẩm chủ yếu dùng để bảo vệ quá nhiệt cho motor, máy biến áp, bộ nguồn, quạt, thiết bị điện, thiết bị gia nhiệt và các mạch điện tử.
