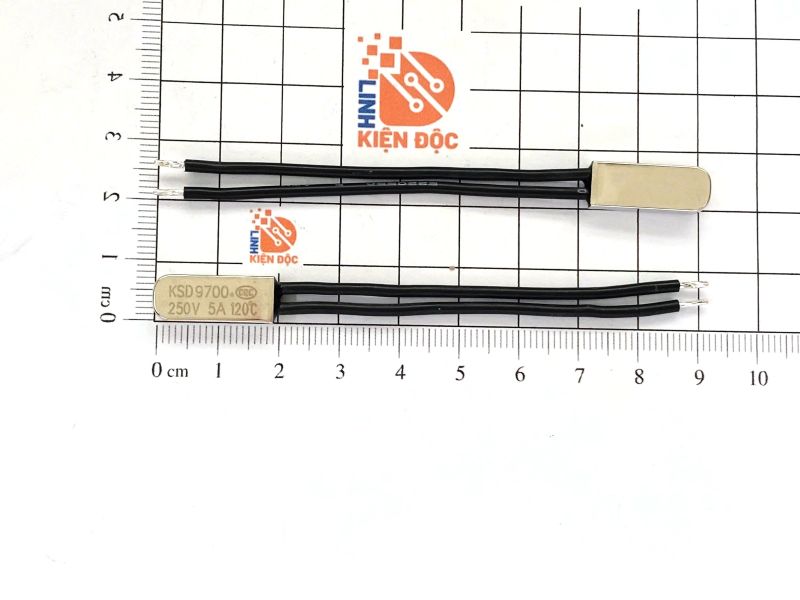

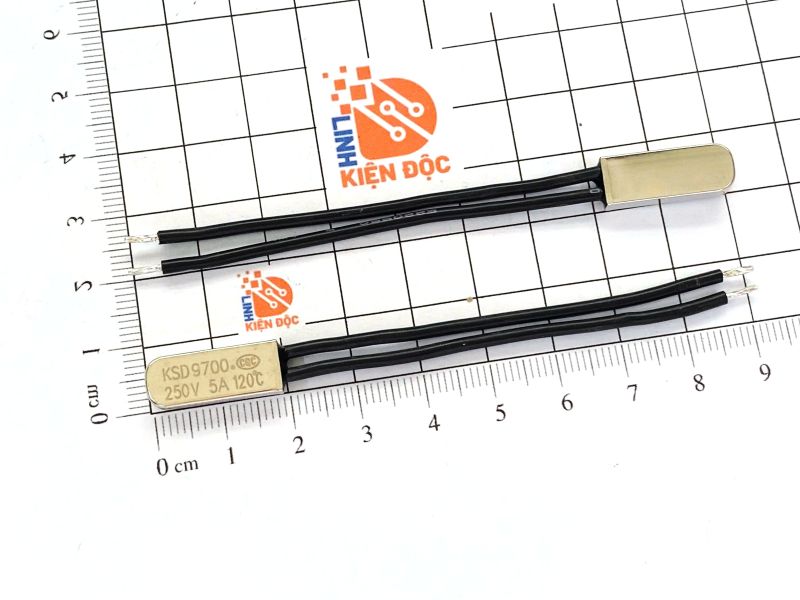

Relay nhiệt KSD9700 120 độ 5A 250V thường đóng

Relay nhiệt KSD9700 120 độ 5A 250V thường đóng là công tắc nhiệt chuyên dùng để giám sát và bảo vệ thiết bị khi nhiệt độ tăng cao. Sản phẩm sử dụng tiếp điểm thường đóng (NC – Normally Closed), duy trì trạng thái dẫn điện ở nhiệt độ bình thường và chuyển trạng thái khi nhiệt độ đạt ngưỡng tác động khoảng 120°C.

Với thiết kế nhỏ gọn, thông số 5A 250V và khả năng tự động đóng/ngắt theo nhiệt độ, KSD9700 120°C phù hợp sử dụng trong motor, động cơ điện, máy biến áp, quạt, bộ nguồn, thiết bị gia nhiệt và nhiều thiết bị điện – điện tử.

Thông số kỹ thuật Relay nhiệt KSD9700 120°C

Thông số	Giá trị
Mã sản phẩm	KSD9700
Loại linh kiện	Relay nhiệt / Công tắc nhiệt
Nhiệt độ tác động	120°C
Dòng điện định mức	5A
Điện áp định mức	250V
Kiểu tiếp điểm	Thường đóng – NC
Trạng thái bình thường	Tiếp điểm đóng
Chức năng	Đóng/ngắt theo nhiệt độ
Công dụng	Bảo vệ quá nhiệt
Ứng dụng	Motor, biến áp, nguồn, thiết bị điện

Relay nhiệt KSD9700 120 độ là gì?

KSD9700 120°C là công tắc nhiệt nhỏ gọn được thiết kế để thay đổi trạng thái tiếp điểm khi nhiệt độ tại vị trí cảm biến đạt đến ngưỡng quy định.

Ở phiên bản thường đóng NC, tiếp điểm duy trì trạng thái đóng khi nhiệt độ thấp hơn ngưỡng tác động. Khi nhiệt độ tăng đến khoảng 120°C, công tắc nhiệt tác động và chuyển trạng thái, hỗ trợ ngắt mạch nhằm hạn chế thiết bị tiếp tục hoạt động trong điều kiện quá nhiệt.

Nguyên lý hoạt động của KSD9700 120°C thường đóng

Nguyên lý hoạt động có thể hiểu đơn giản:

Nhiệt độ bình thường → Tiếp điểm NC đóng → Mạch hoạt động

Nhiệt độ đạt khoảng 120°C → KSD9700 tác động → Tiếp điểm ngắt → Hỗ trợ bảo vệ quá nhiệt

Khi nhiệt độ giảm xuống mức phục hồi, tiếp điểm có thể tự động trở về trạng thái đóng ban đầu.

Nhiệt độ phục hồi thường thấp hơn nhiệt độ tác động và có thể thay đổi tùy theo đặc tính cụ thể của từng phiên bản sản phẩm.

Đặc điểm nổi bật của KSD9700 120°C

Ngưỡng nhiệt tác động 120°C

Relay được thiết kế để tác động ở khoảng 120°C, phù hợp với các thiết bị yêu cầu giám sát hoặc ngắt mạch khi nhiệt độ tăng đến ngưỡng này.

Tiếp điểm thường đóng NC

Ở điều kiện bình thường, tiếp điểm NC được đóng và cho phép dòng điện đi qua. Khi đạt ngưỡng nhiệt, tiếp điểm chuyển trạng thái để thực hiện chức năng bảo vệ.

Thông số 5A 250V

KSD9700 có thông số định mức 5A – 250V, phù hợp với nhiều mạch điện có yêu cầu tương ứng.

Với các tải có dòng khởi động cao như motor, cần kiểm tra kỹ khả năng chịu tải thực tế của tiếp điểm trước khi sử dụng.

Kích thước nhỏ gọn

Thiết kế nhỏ giúp relay dễ dàng bố trí gần motor, cuộn dây, biến áp hoặc các khu vực sinh nhiệt cần được giám sát.

Chức năng của Relay nhiệt KSD9700

KSD9700 có chức năng chính là phát hiện nhiệt độ và thay đổi trạng thái tiếp điểm khi đạt ngưỡng nhiệt thiết kế.

Sản phẩm có thể được sử dụng để:

• Hỗ trợ bảo vệ motor khỏi quá nhiệt.
• Giám sát nhiệt độ cuộn dây.
• Bảo vệ máy biến áp.
• Ngắt tải hoặc tín hiệu điều khiển khi nhiệt độ cao.
• Kiểm soát thiết bị gia nhiệt.
• Bảo vệ bộ nguồn và thiết bị điện tử.
• Làm công tắc nhiệt tự động.

Ứng dụng của Relay nhiệt KSD9700 120°C

Motor và động cơ điện

KSD9700 có thể được bố trí gần cuộn dây hoặc khu vực sinh nhiệt của motor để hỗ trợ ngắt mạch khi nhiệt độ tăng quá cao.

Máy biến áp

Công tắc nhiệt có thể được sử dụng để theo dõi nhiệt độ tại cuộn dây hoặc các khu vực cần bảo vệ trong máy biến áp.

Quạt và thiết bị điện gia dụng

KSD9700 được ứng dụng trong nhiều loại quạt, thiết bị điện và đồ gia dụng cần chức năng bảo vệ quá nhiệt.

Bộ nguồn và thiết bị điện tử

Trong các thiết kế phù hợp, relay nhiệt có thể đóng vai trò là một thành phần của hệ thống bảo vệ nhiệt cho bộ nguồn và bo mạch công suất.

Thiết bị gia nhiệt

Sản phẩm cũng có thể sử dụng trong thiết bị gia nhiệt cần đóng/ngắt mạch tại ngưỡng nhiệt khoảng 120°C.

Ưu điểm của KSD9700 120°C

• Nhiệt độ tác động khoảng 120°C.
• Tiếp điểm thường đóng NC.
• Thông số định mức 5A 250V.
• Tự động thay đổi trạng thái theo nhiệt độ.
• Kích thước nhỏ gọn, dễ lắp đặt.
• Phù hợp nhiều loại thiết bị điện – điện tử.
• Hữu ích trong các mạch bảo vệ quá nhiệt.
• Thuận tiện cho sửa chữa và thay thế linh kiện.

Cách kiểm tra KSD9700 thường đóng

Có thể kiểm tra sơ bộ bằng đồng hồ vạn năng ở chế độ thông mạch hoặc đo điện trở.

Ở nhiệt độ phòng, phiên bản thường đóng NC phải có trạng thái thông mạch giữa hai dây.

Khi gia nhiệt có kiểm soát đến gần ngưỡng 120°C, tiếp điểm sẽ chuyển trạng thái. Khi nhiệt độ giảm đủ thấp, relay có thể tự động trở lại trạng thái ban đầu.

Để kiểm tra chính xác nhiệt độ tác động cần sử dụng thiết bị đo và kiểm soát nhiệt phù hợp.

Cách lựa chọn KSD9700 120°C để thay thế

Khi thay relay nhiệt cũ, cần đối chiếu các thông số:

• Mã: KSD9700.
• Nhiệt độ tác động: 120°C.
• Kiểu tiếp điểm: Thường đóng NC.
• Dòng điện định mức: 5A.
• Điện áp định mức: 250V.
• Kích thước và kiểu dây kết nối.
• Yêu cầu của thiết bị đang sửa chữa.

Không nên chỉ dựa vào hình dáng bên ngoài vì KSD9700 có nhiều phiên bản với ngưỡng nhiệt khác nhau.

Lưu ý khi sử dụng

Không sử dụng KSD9700 vượt quá thông số điện áp, dòng điện và điều kiện nhiệt được thiết kế. Cần đặc biệt lưu ý với motor hoặc tải cảm có dòng khởi động cao.

Relay cần được bố trí tại vị trí có khả năng tiếp xúc hoặc truyền nhiệt tốt với bộ phận cần giám sát để đảm bảo khả năng cảm nhận nhiệt.

Khi lắp đặt hoặc thay thế trên thiết bị sử dụng điện áp cao, phải ngắt hoàn toàn nguồn điện trước khi thao tác.
