1. Relay nhiệt KSD9700 135 độ là gì?

KSD9700 là dòng công tắc bảo vệ nhiệt sử dụng cơ cấu nhiệt để thực hiện chức năng đóng/ngắt tiếp điểm dựa trên sự thay đổi nhiệt độ.

Đối với phiên bản KSD9700 135°C thường đóng:

• Khi nhiệt độ bình thường: tiếp điểm đóng.
• Khi nhiệt độ tăng đến khoảng 135°C: tiếp điểm tác động và mở mạch.
• Khi nhiệt độ giảm xuống: tiếp điểm có thể đóng trở lại nếu sản phẩm thuộc loại tự phục hồi.

Nhờ nguyên lý hoạt động đơn giản, KSD9700 có thể được sử dụng mà không cần vi điều khiển hay mạch cảm biến nhiệt phức tạp.

---

2. Chức năng của Relay nhiệt KSD9700 135°C

Bảo vệ quá nhiệt

Chức năng chính của KSD9700 là bảo vệ thiết bị khi nhiệt độ tăng cao, hạn chế nguy cơ:

• Quá nhiệt motor.
• Cháy cuộn dây.
• Hỏng linh kiện công suất.
• Quá nhiệt bộ nguồn.
• Giảm tuổi thọ thiết bị.
• Hư hỏng do nhiệt độ vượt mức cho phép.

Tự động ngắt mạch

Khi nhiệt độ đạt khoảng 135°C, tiếp điểm thường đóng sẽ tác động và mở mạch, giúp ngắt tải hoặc kích hoạt một mạch bảo vệ bên ngoài.

Giám sát nhiệt độ

Relay có thể được lắp tại vị trí cần theo dõi nhiệt độ như:

• Thân động cơ.
• Cuộn dây.
• Máy biến áp.
• Tản nhiệt.
• Bộ nguồn.
• Thiết bị điện công suất.

---

3. Ý nghĩa các thông số KSD9700 135°C 5A 250V

Nhiệt độ tác động: 135°C

Đây là mức nhiệt tác động danh định của sản phẩm.

Khi nhiệt độ tại vị trí cảm biến tăng đến khoảng 135°C, cơ cấu nhiệt bên trong sẽ tác động và làm thay đổi trạng thái tiếp điểm.

Lưu ý: nhiệt độ tác động thực tế có thể có dung sai tùy nhà sản xuất. Nhiệt độ phục hồi không nhất thiết bằng 135°C.

---

Dòng điện: 5A

Relay có thông số dòng điện 5A, phù hợp với các mạch có dòng tải nằm trong giới hạn đóng cắt của sản phẩm.

Đối với tải cảm như motor, máy bơm hoặc máy biến áp, cần lưu ý dòng khởi động vì dòng tức thời có thể lớn hơn dòng hoạt động bình thường.

---

Điện áp: 250V

Điện áp định mức của relay là:

250V

Sản phẩm có thể sử dụng trong các mạch điện phù hợp với mức điện áp này.

Khi sử dụng với điện áp lưới 220VAC, cần đảm bảo cách điện và các yêu cầu an toàn điện phù hợp.

---

Tiếp điểm thường đóng – NC

NC (Normally Closed) nghĩa là thường đóng.

Ở nhiệt độ bình thường:

Tiếp điểm đóng → dòng điện đi qua → thiết bị hoạt động.

Khi nhiệt độ đạt khoảng 135°C:

Tiếp điểm mở → ngắt mạch → bảo vệ thiết bị.

---

4. Nguyên lý hoạt động

Relay nhiệt KSD9700 135°C hoạt động dựa trên cơ cấu nhiệt.

Quá trình:

Thiết bị hoạt động bình thường
↓
Nhiệt độ tăng dần
↓
Đạt khoảng 135°C
↓
Cơ cấu nhiệt tác động
↓
Tiếp điểm NC mở
↓
Ngắt tải / bảo vệ thiết bị

Nếu là phiên bản tự phục hồi, khi nhiệt độ giảm xuống mức phục hồi, tiếp điểm sẽ đóng trở lại.

---

5. Ứng dụng của Relay nhiệt KSD9700 135°C

5.1. Bảo vệ động cơ

KSD9700 135°C có thể được sử dụng để bảo vệ:

• Motor AC.
• Motor DC.
• Máy bơm.
• Quạt.
• Động cơ máy móc.
• Thiết bị cơ khí.

Relay giúp ngắt mạch khi nhiệt độ động cơ tăng quá cao do quá tải, kẹt cơ khí hoặc tản nhiệt kém.

---

5.2. Bảo vệ máy biến áp

Sản phẩm có thể được sử dụng để giám sát nhiệt độ:

• Cuộn dây biến áp.
• Máy biến áp nhỏ.
• Adapter.
• Bộ nguồn.
• Cuộn cảm.
• Thiết bị điện công suất.

Khi nhiệt độ đạt ngưỡng, relay có thể ngắt nguồn hoặc điều khiển mạch bảo vệ bên ngoài.

---

5.3. Bảo vệ bộ nguồn

KSD9700 135°C có thể ứng dụng trong:

• Nguồn xung.
• Nguồn tuyến tính.
• Adapter.
• Bộ sạc.
• Bộ chuyển đổi điện áp.
• Nguồn DIY.

Relay giúp hạn chế nguy cơ hư hỏng do nhiệt độ quá cao tại các linh kiện công suất.

---

5.4. Bảo vệ quạt và thiết bị điện

Có thể sử dụng trong:

• Quạt điện.
• Quạt tản nhiệt.
• Máy hút bụi.
• Máy bơm.
• Thiết bị gia dụng.
• Máy móc điện.

---

5.5. Thiết bị gia nhiệt

Relay nhiệt 135°C có thể được sử dụng trong các thiết kế cần bảo vệ thiết bị khi nhiệt độ tăng vượt mức cho phép, chẳng hạn:

• Máy sấy.
• Thiết bị sưởi.
• Thiết bị gia nhiệt.
• Máy hàn.
• Một số thiết bị công nghiệp.

Cần lựa chọn mức nhiệt phù hợp với nhiệt độ làm việc thực tế của thiết bị.

---

5.6. Mạch điện tử DIY

KSD9700 135°C phù hợp với các dự án điện tử cần chức năng bảo vệ nhiệt đơn giản.

Có thể kết hợp với:

• MOSFET.
• Transistor công suất.
• Relay điện.
• Contactor.
• Motor.
• Quạt.
• Bộ nguồn.

---

6. Ưu điểm của Relay nhiệt KSD9700 135°C

• Ngưỡng tác động 135°C, phù hợp với thiết bị có nhiệt độ làm việc cao hơn.
• Tiếp điểm thường đóng (NC), thuận tiện cho mạch bảo vệ.
• Dòng điện 5A, đáp ứng nhiều ứng dụng đóng/ngắt tải.
• Điện áp 250V, phù hợp với nhiều mạch điện.
• Hoạt động tự động theo nhiệt độ.
• Không cần mạch điều khiển phức tạp.
• Kích thước nhỏ gọn, dễ bố trí.
• Có thể tự phục hồi tùy phiên bản.

---

7. Bảng thông số kỹ thuật

Thông số	Chi tiết

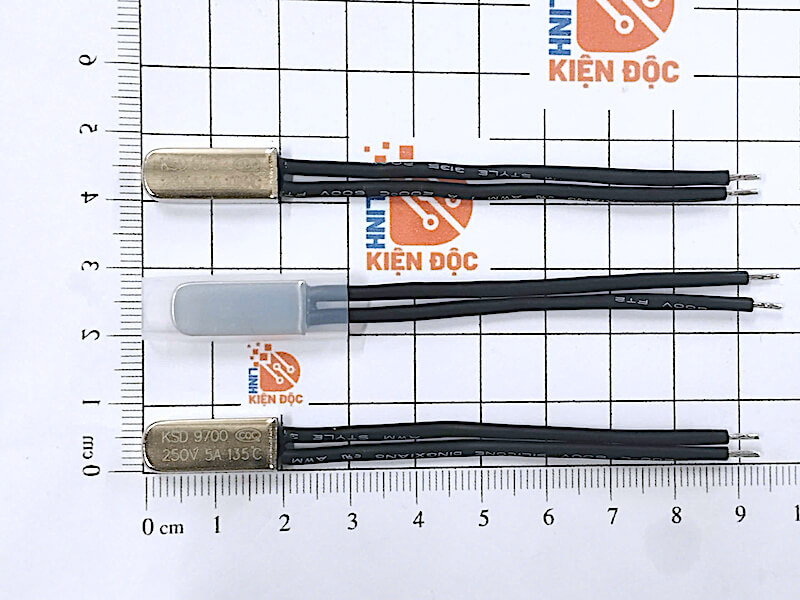

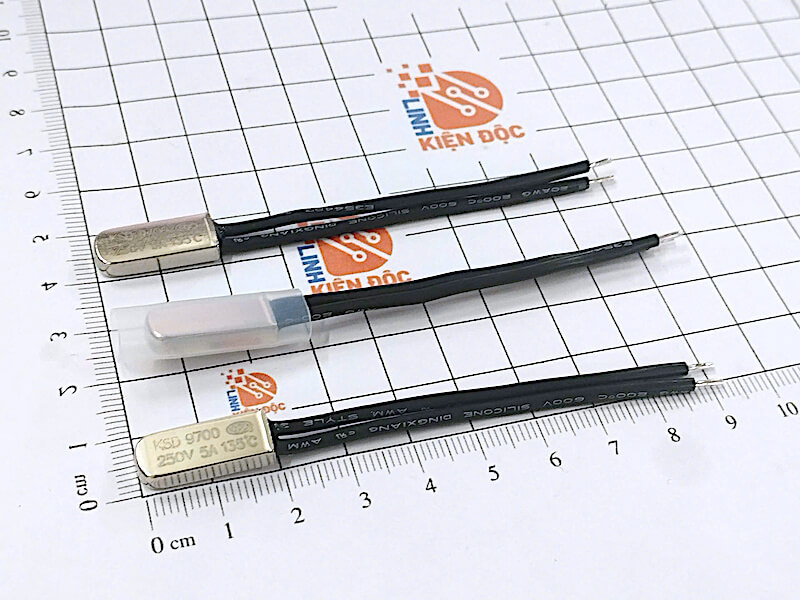

Tên sản phẩm	Relay nhiệt KSD9700 135 độ 5A 250V thường đóng
Mã sản phẩm	KSD9700
Loại linh kiện	Công tắc bảo vệ nhiệt
Nhiệt độ tác động	135°C
Dòng điện định mức	5A
Điện áp định mức	250V
Loại tiếp điểm	Thường đóng (NC)
Chức năng	Bảo vệ quá nhiệt, đóng/ngắt theo nhiệt độ
Nguyên lý hoạt động	Cơ cấu nhiệt
Khả năng tự phục hồi	Tùy phiên bản
Ứng dụng	Motor, máy biến áp, bộ nguồn, quạt, thiết bị điện
Kiểu lắp	Gắn tại vị trí cần giám sát nhiệt
Hình thức	Linh kiện mới

---

8. Cách đấu Relay nhiệt KSD9700 thường đóng

Với loại thường đóng (NC), relay có thể mắc nối tiếp với tải:

Nguồn → KSD9700 → Tải → Nguồn

Khi nhiệt độ bình thường:

KSD9700 đóng → dòng điện đi qua → tải hoạt động.

Khi nhiệt độ đạt khoảng 135°C:

KSD9700 mở → mạch bị ngắt → tải dừng hoạt động.

Đối với tải công suất lớn, nên sử dụng KSD9700 để điều khiển relay trung gian hoặc contactor thay vì cho toàn bộ dòng tải đi trực tiếp qua tiếp điểm nhiệt nếu vượt quá khả năng đóng cắt của sản phẩm.

---

9. Ví dụ bảo vệ motor bằng KSD9700 135°C

Khi motor hoạt động bình thường:

Nhiệt độ < 135°C
→ Tiếp điểm đóng
→ Motor hoạt động.

Khi motor bị quá tải hoặc tản nhiệt không tốt:

Nhiệt độ tăng → đạt khoảng 135°C
→ KSD9700 tác động
→ Tiếp điểm mở
→ Ngắt motor.

Nếu là loại tự phục hồi, sau khi motor nguội xuống, tiếp điểm có thể đóng lại và motor hoạt động trở lại.

---

10. Lưu ý khi sử dụng

• Không sử dụng vượt quá 5A – 250V theo thông số sản phẩm.
• Kiểm tra đúng phiên bản 135°C trước khi lắp đặt.
• Lắp relay tại vị trí có khả năng truyền nhiệt tốt từ bộ phận cần bảo vệ.
• Không nhầm nhiệt độ tác động với nhiệt độ phục hồi.
• Khả năng tự phục hồi phụ thuộc vào phiên bản cụ thể.
• Với motor và tải cảm, cần chú ý dòng khởi động.
• Với tải công suất lớn, nên sử dụng relay trung gian hoặc contactor.
• Khi sử dụng với điện áp 220V/250V, cần đảm bảo cách điện và an toàn điện.
• Dung sai nhiệt độ, nhiệt độ phục hồi và tuổi thọ tiếp điểm nên được kiểm tra theo datasheet của đúng phiên bản sản phẩm.

---

11. Câu hỏi thường gặp

Relay nhiệt KSD9700 135°C dùng để làm gì?

Sản phẩm được sử dụng để bảo vệ thiết bị khỏi quá nhiệt, phổ biến trong motor, máy biến áp, bộ nguồn, quạt và các thiết bị điện.

KSD9700 135°C thường đóng hoạt động như thế nào?

Ở nhiệt độ bình thường, tiếp điểm NC đóng. Khi nhiệt độ tăng đến khoảng 135°C, tiếp điểm tác động và mở mạch để ngắt tải.

KSD9700 135°C có tự đóng lại không?

Tùy phiên bản. Với loại tự phục hồi, tiếp điểm có thể đóng lại sau khi nhiệt độ giảm xuống mức phục hồi.

KSD9700 5A 250V có dùng cho motor được không?

Có thể sử dụng nếu dòng điện, điện áp và điều kiện đóng cắt nằm trong giới hạn cho phép. Với motor có dòng khởi động cao, nên sử dụng KSD9700 để điều khiển relay hoặc contactor phù hợp.
