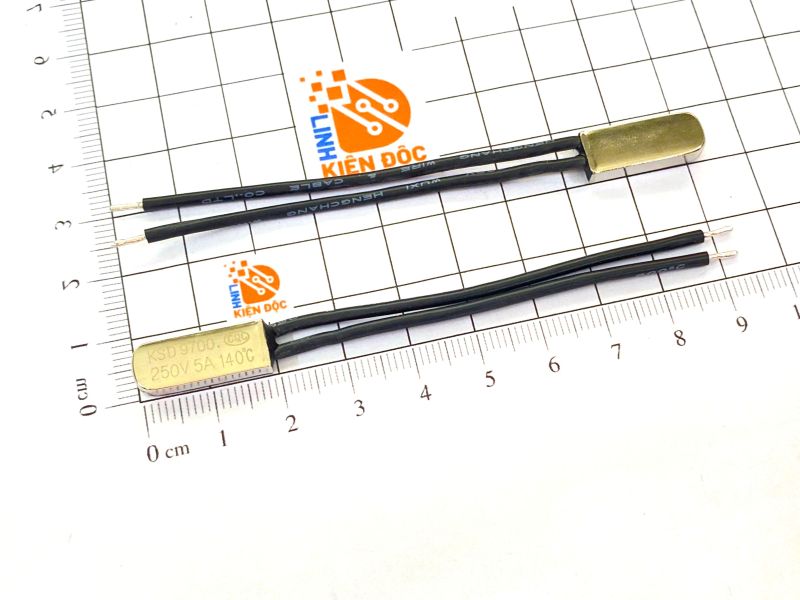

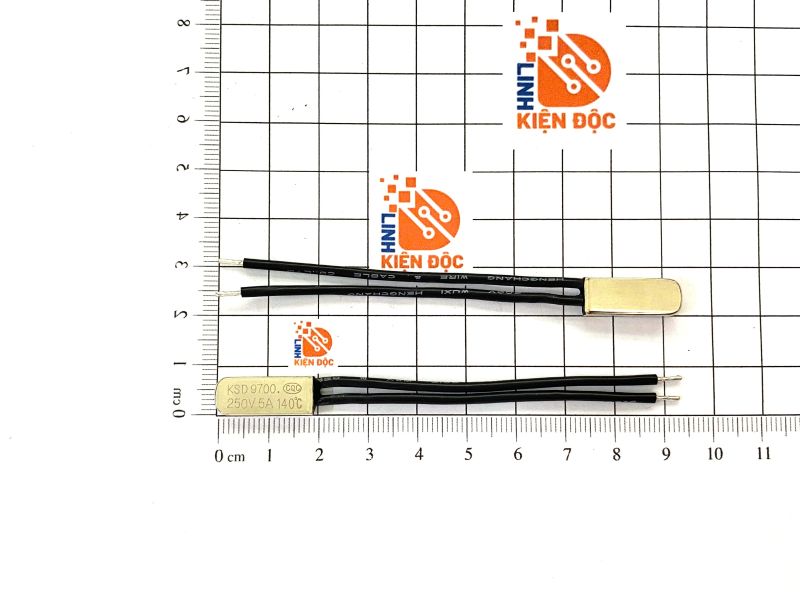

Relay nhiệt KSD9700 140 độ 5A 250V thường đóng

KSD9700 140°C 5A 250V thường đóng (NC) là loại relay nhiệt/công tắc bảo vệ nhiệt được sử dụng để kiểm soát và bảo vệ các thiết bị điện, điện tử khi nhiệt độ tăng cao. Ở trạng thái nhiệt độ bình thường, tiếp điểm thường đóng (NC) duy trì kết nối điện. Khi nhiệt độ đạt khoảng 140°C, tiếp điểm sẽ chuyển trạng thái và ngắt mạch, giúp hạn chế tình trạng quá nhiệt gây ảnh hưởng đến linh kiện và thiết bị. Khi nhiệt độ giảm xuống mức reset, tiếp điểm có thể tự động trở lại trạng thái ban đầu.

Thông số kỹ thuật

• Model: KSD9700
• Loại: Relay nhiệt / công tắc điều khiển nhiệt độ
• Kiểu tiếp điểm: Thường đóng – NC (Normally Closed)
• Nhiệt độ tác động: 140°C
• Điện áp định mức: 250VAC
• Dòng điện định mức: 5A
• Kiểu hoạt động: Đóng mạch ở nhiệt độ bình thường, ngắt khi đạt ngưỡng nhiệt độ cài đặt
• Khả năng tự phục hồi: Có, tùy điều kiện và phiên bản sản phẩm
• Vỏ: Dạng nhỏ gọn, phù hợp lắp đặt trực tiếp lên bề mặt cần giám sát nhiệt
• Kích thước tham khảo: khoảng 20 × 7,4 × 3,8 mm đối với loại vỏ kim loại; kích thước có thể thay đổi theo phiên bản.

Nguyên lý hoạt động

KSD9700 thường đóng hoạt động như một công tắc nhiệt tự động. Khi thiết bị đang ở nhiệt độ bình thường, hai tiếp điểm bên trong ở trạng thái đóng, cho phép dòng điện đi qua.

Khi nhiệt độ tại vị trí lắp đặt tăng đến khoảng 140°C, cơ cấu nhiệt bên trong tác động làm tiếp điểm chuyển sang trạng thái mở, từ đó ngắt đường điện cấp cho tải hoặc mạch điều khiển. Sau khi nhiệt độ giảm xuống dưới mức phục hồi, tiếp điểm có thể đóng trở lại để thiết bị tiếp tục hoạt động.

Cơ chế này giúp tạo ra một lớp bảo vệ đơn giản, tự động và không cần mạch điều khiển nhiệt độ phức tạp.

Ưu điểm nổi bật

• Thiết kế nhỏ gọn, dễ lắp đặt.
• Tiếp điểm thường đóng NC, phù hợp các mạch cần ngắt tải khi quá nhiệt.
• Ngưỡng tác động khoảng 140°C.
• Hỗ trợ tải đến 5A tại 250VAC theo thông số định mức.
• Phản hồi nhiệt nhanh.
• Có khả năng tự động phục hồi sau khi nhiệt độ giảm ở các phiên bản tự reset.
• Không cần cấp nguồn riêng để thực hiện chức năng cảm biến nhiệt.
• Phù hợp sử dụng trong các thiết bị điện và điện tử cần bảo vệ quá nhiệt.

Ứng dụng

Relay nhiệt KSD9700 140°C có thể được sử dụng trong nhiều thiết bị cần giám sát và bảo vệ nhiệt độ như:

• Bảo vệ quá nhiệt cho động cơ điện.
• Máy biến áp, cuộn dây và bộ nguồn.
• Bộ sạc và thiết bị nguồn điện.
• Thiết bị gia nhiệt.
• Máy móc tự động hóa.
• Thiết bị điện gia dụng.
• Mạch điều khiển nhiệt độ.
• Thiết bị điện tử công suất.
• Hệ thống cần ngắt tải khi nhiệt độ vượt ngưỡng an toàn.
• Các ứng dụng DIY, sửa chữa và thay thế linh kiện bảo vệ nhiệt.

Lưu ý khi sử dụng

KSD9700 là linh kiện bảo vệ nhiệt, vì vậy cần lựa chọn đúng nhiệt độ tác động, kiểu tiếp điểm, điện áp và dòng tải trước khi lắp đặt. Với phiên bản thường đóng 140°C, mạch sẽ duy trì trạng thái dẫn điện ở nhiệt độ bình thường và ngắt khi đạt ngưỡng nhiệt tương ứng. Không nên sử dụng vượt quá thông số dòng điện và điện áp định mức của sản phẩm.

KSD9700 140°C 5A 250V thường đóng là lựa chọn phù hợp cho các mạch và thiết bị cần một giải pháp bảo vệ quá nhiệt nhỏ gọn, đơn giản và tự động.
