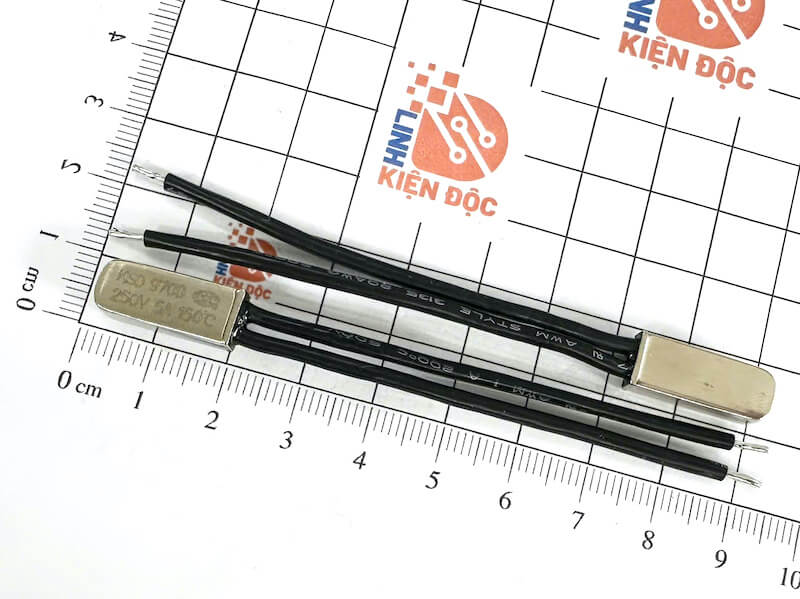

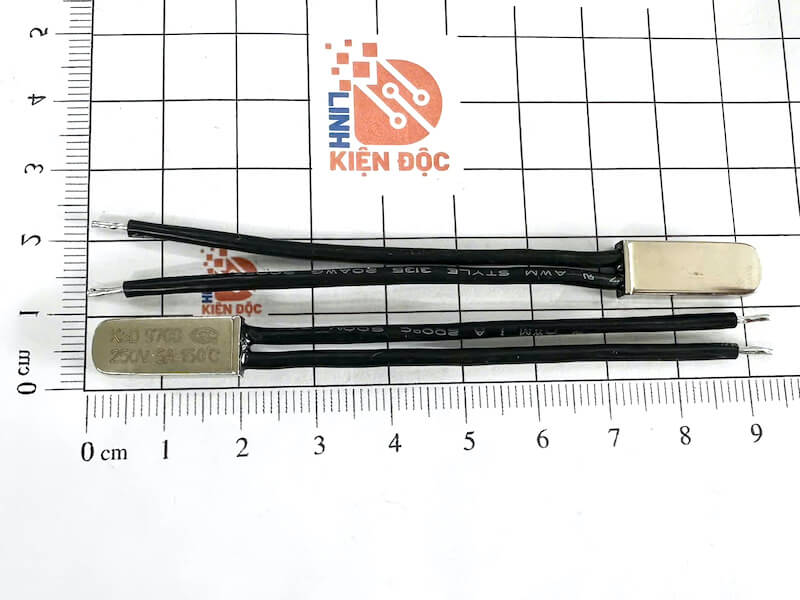

Relay nhiệt KSD9700 150 độ 5A 250V thường đóng
6,500₫
Mã sản phẩm : KSD9700
Loại linh kiện : Rơ le nhiệt thường đóng
Nhiệt độ : 150°C
Dòng điện : 5A
Điện áp : 250V
Hình thức : Mới
Tình trạng : Còn hàng
Vị trí:
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
Relay nhiệt KSD9700 150 độ 5A 250V thường đóng là công tắc nhiệt tự động dùng để bảo vệ các thiết bị điện và điện tử khỏi tình trạng quá nhiệt. Sản phẩm sử dụng tiếp điểm thường đóng (NC), ở nhiệt độ bình thường mạch được duy trì trạng thái đóng và sẽ ngắt khi nhiệt độ đạt khoảng 150°C.
Với thiết kế nhỏ gọn, dễ lắp đặt và khả năng đóng ngắt tự động theo nhiệt độ, KSD9700 150°C phù hợp cho các ứng dụng bảo vệ động cơ, máy biến áp, thiết bị gia nhiệt, bộ nguồn, máy móc điện và các thiết bị điện tử.
Thông số kỹ thuật KSD9700 150 độ
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Relay nhiệt KSD9700 150 độ |
| Model | KSD9700 |
| Loại | Công tắc nhiệt / relay bảo vệ nhiệt |
| Nhiệt độ tác động | 150°C |
| Loại tiếp điểm | Thường đóng (NC) |
| Dòng điện định mức | 5A |
| Điện áp định mức | 250V |
| Số chân | 2 chân |
| Trạng thái bình thường | Đóng mạch |
| Chức năng | Bảo vệ quá nhiệt, ngắt mạch khi nhiệt độ cao |
| Ứng dụng | Động cơ, máy biến áp, thiết bị gia nhiệt, bộ nguồn… |
Lưu ý: Thông số nhiệt độ tác động, nhiệt độ hồi phục và khả năng chịu tải có thể thay đổi theo từng phiên bản/nhà sản xuất KSD9700. Nên đối chiếu datasheet của sản phẩm thực tế trước khi sử dụng.
Relay nhiệt KSD9700 150°C thường đóng là gì?
KSD9700 150°C thường đóng (NC) là một loại công tắc nhiệt có khả năng tự động thay đổi trạng thái tiếp điểm dựa trên nhiệt độ.
Khi nhiệt độ của thiết bị nằm dưới ngưỡng tác động, tiếp điểm NC đóng, cho phép dòng điện đi qua. Khi nhiệt độ tăng đến khoảng 150°C, cơ cấu nhiệt bên trong tác động làm tiếp điểm mở, từ đó ngắt mạch điện.
Nhờ nguyên lý này, KSD9700 có thể được sử dụng như một thiết bị bảo vệ nhiệt đơn giản, giúp hạn chế thiết bị tiếp tục hoạt động khi nhiệt độ tăng vượt mức cho phép.
Nguyên lý hoạt động
KSD9700 150 độ hoạt động theo nguyên lý đóng/ngắt mạch dựa trên nhiệt độ:
- Nhiệt độ bình thường: Tiếp điểm NC đóng, dòng điện đi qua.
- Nhiệt độ tăng: Công tắc nhiệt liên tục chịu tác động của nhiệt độ tại vị trí lắp đặt.
- Đạt khoảng 150°C: Cơ cấu nhiệt tác động và tiếp điểm chuyển sang trạng thái mở.
- Mạch bị ngắt: Dòng điện đến tải hoặc mạch được bảo vệ bị gián đoạn.
- Khi nhiệt độ giảm: Tùy loại KSD9700, tiếp điểm có thể tự động trở về trạng thái đóng sau khi nhiệt độ giảm đến mức hồi phục.
Cần lưu ý rằng 150°C là nhiệt độ tác động, không đồng nghĩa với nhiệt độ hồi phục. Hai thông số này cần được kiểm tra riêng khi thiết kế hệ thống.
Chức năng của KSD9700 150 độ
Bảo vệ quá nhiệt
Đây là chức năng chính của KSD9700. Khi nhiệt độ của thiết bị tăng quá cao, công tắc nhiệt sẽ ngắt mạch nhằm hạn chế quá trình sinh nhiệt tiếp tục diễn ra.
Bảo vệ động cơ
KSD9700 có thể được lắp tại vị trí dễ phát sinh nhiệt của động cơ. Khi nhiệt độ cuộn dây hoặc khu vực cần bảo vệ đạt ngưỡng, công tắc sẽ tác động theo thiết kế mạch.
Bảo vệ máy biến áp
Trong các thiết bị sử dụng máy biến áp, KSD9700 có thể được sử dụng để ngắt mạch khi nhiệt độ tăng bất thường.
Bảo vệ thiết bị gia nhiệt
Ngưỡng 150°C phù hợp với một số thiết bị và bộ phận làm việc ở nhiệt độ tương đối cao, nơi các loại công tắc nhiệt có ngưỡng thấp hơn không đáp ứng được yêu cầu.
Ngắt nguồn khi nhiệt độ bất thường
KSD9700 có thể được sử dụng như một lớp bảo vệ bổ sung cho các thiết bị điện, giúp ngắt mạch khi nhiệt độ vượt ngưỡng thiết kế.
Ứng dụng Relay nhiệt KSD9700 150°C
Relay nhiệt KSD9700 150 độ 5A 250V thường đóng có thể được ứng dụng trong:
- Bảo vệ động cơ điện.
- Bảo vệ motor và cuộn dây.
- Bảo vệ máy biến áp.
- Thiết bị gia nhiệt.
- Máy móc điện.
- Bộ nguồn.
- Thiết bị điện công nghiệp.
- Thiết bị điện gia dụng.
- Mạch bảo vệ quá nhiệt.
- Các thiết bị cần giới hạn nhiệt độ ở mức cao.
- Dự án DIY và mạch điện tử cần công tắc nhiệt.
Ưu điểm của Relay nhiệt KSD9700 150 độ
Ngưỡng tác động 150°C: Phù hợp với những ứng dụng có nhiệt độ làm việc cao hơn các loại công tắc nhiệt 70°C, 80°C, 95°C hoặc 100°C.
Tiếp điểm thường đóng NC: Duy trì mạch điện ở trạng thái đóng khi nhiệt độ chưa đạt ngưỡng tác động.
Tự động đóng/ngắt theo nhiệt độ: Không cần sử dụng vi điều khiển hoặc mạch xử lý tín hiệu riêng cho chức năng bảo vệ nhiệt cơ bản.
Kích thước nhỏ gọn: Thuận tiện khi lắp đặt trực tiếp tại khu vực cần giám sát nhiệt.
Ứng dụng đa dạng: Có thể sử dụng trong động cơ, máy biến áp, nguồn điện, thiết bị gia nhiệt và nhiều loại máy móc khác.
Cách đấu KSD9700 150 độ thường đóng
Đối với loại KSD9700 2 chân thường đóng, công tắc nhiệt thường được mắc nối tiếp với mạch hoặc tải cần bảo vệ.
Sơ đồ nguyên lý:
Nguồn → KSD9700 → Tải → Nguồn
Ở nhiệt độ bình thường, KSD9700 đóng mạch và cho phép thiết bị hoạt động. Khi nhiệt độ đạt khoảng 150°C, tiếp điểm mở và ngắt dòng điện qua mạch.
Cách đấu thực tế cần căn cứ vào thiết kế của thiết bị. Đặc biệt với động cơ, máy biến áp, tải cảm hoặc tải có dòng khởi động cao, cần kiểm tra khả năng đóng cắt của tiếp điểm và đặc tính tải.
Lưu ý khi sử dụng KSD9700 5A 250V
Không nên chỉ dựa vào thông số 5A 250V để kết luận công tắc có thể đóng cắt mọi loại tải ở 5A và 250V. Khả năng đóng cắt thực tế còn phụ thuộc vào loại tải, dòng khởi động, tải thuần trở hay tải cảm và điều kiện hoạt động.
Khi lắp đặt, cần đảm bảo KSD9700 tiếp xúc nhiệt tốt với khu vực cần bảo vệ. Vị trí đặt công tắc có ảnh hưởng trực tiếp đến khả năng phát hiện nhiệt độ.
Đồng thời, cần lựa chọn đúng loại thường đóng (NC) và đúng ngưỡng 150°C theo yêu cầu của thiết bị.
Nếu hệ thống yêu cầu tự động đóng lại sau khi nguội, cần kiểm tra thông số nhiệt độ hồi phục của đúng loại KSD9700 trước khi thiết kế.
