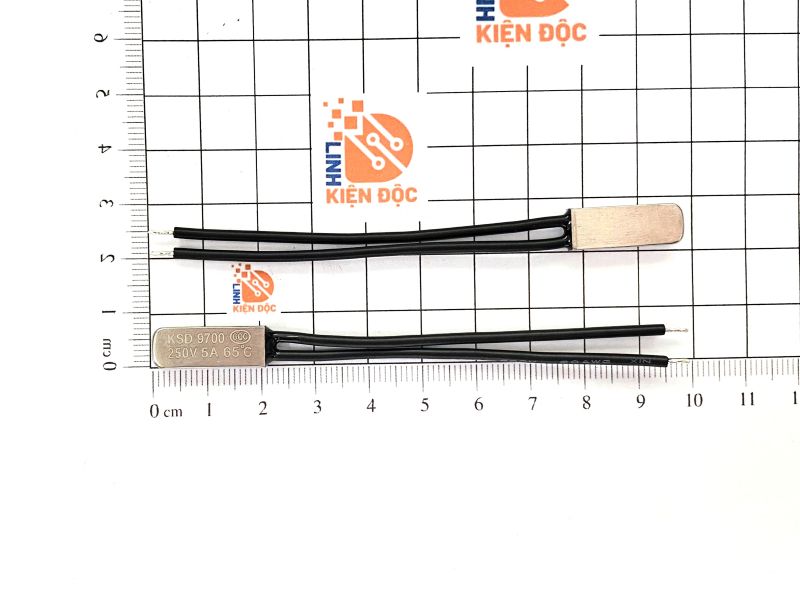

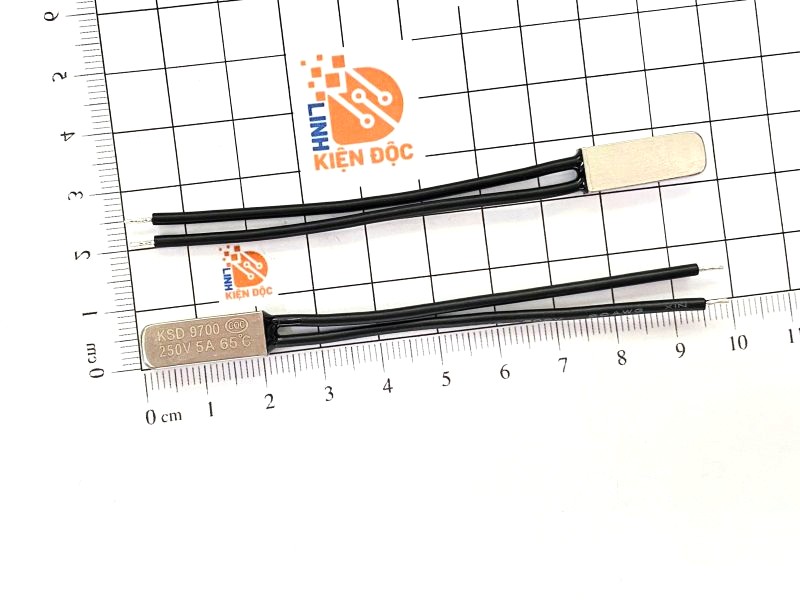

Relay nhiệt KSD9700 65 độ 5A 250V thường đóng

Relay nhiệt KSD9700 65 độ 5A 250V thường đóng (NC) là linh kiện bảo vệ quá nhiệt dạng công tắc nhiệt tự động, thường được sử dụng trong các thiết bị điện, điện tử, động cơ, bộ nguồn và mạch điều khiển. Sản phẩm có thiết kế nhỏ gọn, hoạt động dựa trên sự thay đổi nhiệt độ và không cần mạch điều khiển riêng.

Ở trạng thái nhiệt độ bình thường, tiếp điểm của relay ở trạng thái thường đóng (NC), cho phép dòng điện đi qua. Khi nhiệt độ tại vị trí lắp đặt tăng đến khoảng 65°C, cơ cấu nhiệt bên trong sẽ tác động làm tiếp điểm mở ra, từ đó ngắt dòng điện để hạn chế tình trạng thiết bị tiếp tục hoạt động khi nhiệt độ quá cao. Khi nhiệt độ giảm xuống, tiếp điểm có thể trở về trạng thái ban đầu tùy theo phiên bản và đặc tính của linh kiện.

Thông số kỹ thuật

• Model: KSD9700
• Loại linh kiện: Relay nhiệt / công tắc nhiệt
• Kiểu tiếp điểm: Thường đóng – NC (Normally Closed)
• Nhiệt độ tác động: 65°C
• Dòng điện định mức: 5A
• Điện áp định mức: 250V
• Chức năng: Bảo vệ quá nhiệt, tự động đóng/ngắt mạch theo nhiệt độ
• Kiểu lắp đặt: Có thể gắn trực tiếp lên vị trí cần giám sát nhiệt
• Thiết kế: Nhỏ gọn, dễ sử dụng và thay thế

Nguyên lý hoạt động

KSD9700 sử dụng cơ cấu cảm biến nhiệt bên trong để thay đổi trạng thái tiếp điểm khi nhiệt độ đạt đến mức quy định. Với loại thường đóng 65°C, ở nhiệt độ bình thường tiếp điểm đóng và dòng điện có thể đi qua linh kiện.

Khi nhiệt độ tăng lên khoảng 65°C, relay nhiệt sẽ tác động và chuyển tiếp điểm sang trạng thái mở. Việc ngắt mạch giúp bảo vệ thiết bị khỏi tình trạng quá nhiệt, giảm nguy cơ hư hỏng các linh kiện hoặc ảnh hưởng đến tuổi thọ của thiết bị.

Sau khi nhiệt độ giảm xuống, tiếp điểm sẽ phục hồi tùy thuộc vào loại KSD9700 được sử dụng. Vì vậy, khi thay thế cần lựa chọn đúng loại NC, nhiệt độ tác động 65°C để đảm bảo mạch hoạt động đúng yêu cầu.

Ưu điểm

• Kích thước nhỏ gọn, thuận tiện lắp đặt.
• Hoạt động tự động theo nhiệt độ.
• Không cần cấp nguồn riêng cho chức năng cảm biến nhiệt.
• Tiếp điểm thường đóng phù hợp cho các mạch cần ngắt khi quá nhiệt.
• Ngưỡng tác động khoảng 65°C.
• Dòng tải định mức 5A, điện áp định mức 250V.
• Phù hợp sử dụng để thay thế relay nhiệt trong nhiều thiết bị điện và điện tử.

Ứng dụng

Relay nhiệt KSD9700 65°C có thể được sử dụng để bảo vệ:

• Động cơ điện và motor.
• Máy biến áp.
• Bộ nguồn, adapter và thiết bị cấp nguồn.
• Máy móc, thiết bị tự động hóa.
• Thiết bị gia dụng.
• Mạch điều khiển nhiệt độ.
• Thiết bị sưởi và gia nhiệt.
• Cuộn dây, linh kiện điện tử công suất.
• Các thiết bị cần tự động ngắt điện khi nhiệt độ vượt mức cho phép.

Lưu ý khi sử dụng

Cần kiểm tra đúng kiểu tiếp điểm NC, nhiệt độ tác động 65°C, điện áp và dòng điện định mức trước khi lắp đặt. Không nên sử dụng relay vượt quá thông số định mức. Khi lắp, nên đặt linh kiện tại vị trí có khả năng truyền nhiệt tốt từ bộ phận cần bảo vệ để relay có thể phát hiện nhiệt độ chính xác.

Relay nhiệt KSD9700 65°C 5A 250V thường đóng là linh kiện phù hợp cho các ứng dụng bảo vệ quá nhiệt cần thiết kế nhỏ gọn, đơn giản và dễ thay thế.
