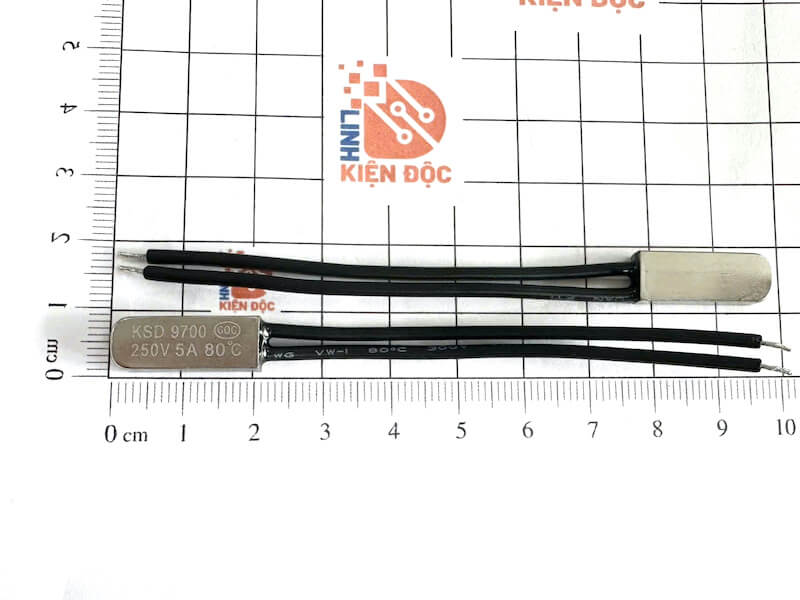

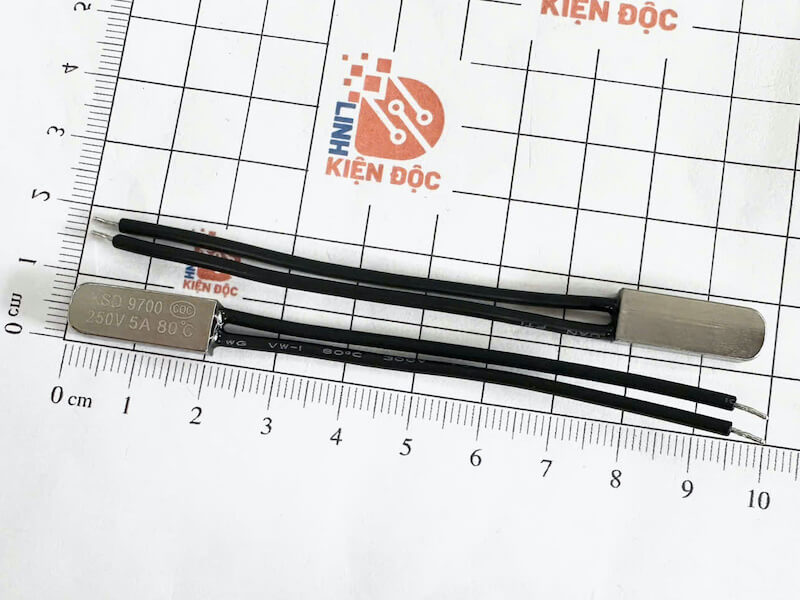

Relay nhiệt KSD9700 80 độ 5A 250V thường đóng

Relay nhiệt KSD9700 80 độ 5A 250V thường đóng là linh kiện bảo vệ nhiệt được sử dụng phổ biến trong các thiết bị điện và điện tử. Sản phẩm có nhiệm vụ giám sát nhiệt độ và ngắt mạch khi nhiệt độ đạt khoảng 80°C, giúp hạn chế tình trạng quá nhiệt, quá tải nhiệt và bảo vệ các thiết bị khỏi nguy cơ hư hỏng.

Với cấu hình thường đóng (NC), dòng điện định mức 5A và điện áp tối đa 250V, KSD9700 phù hợp cho nhiều ứng dụng như bảo vệ động cơ, máy biến áp, bộ nguồn, quạt, thiết bị gia nhiệt và các mạch điện tử.



Thông số kỹ thuật KSD9700 80°C 5A 250V

Lưu ý: Thông số nhiệt độ và khả năng chịu tải thực tế cần được đối chiếu với datasheet của đúng phiên bản KSD9700 đang sử dụng, đặc biệt khi đóng cắt tải cảm hoặc tải công suất lớn.

KSD9700 80 độ thường đóng là gì?

KSD9700 là một loại công tắc nhiệt tự động. Linh kiện sử dụng cơ cấu cảm biến nhiệt để thay đổi trạng thái tiếp điểm khi nhiệt độ đạt đến ngưỡng thiết kế.

Đối với phiên bản 80°C thường đóng (NC), ở nhiệt độ bình thường hai tiếp điểm ở trạng thái đóng, cho phép dòng điện đi qua. Khi nhiệt độ tăng lên đến khoảng 80°C, tiếp điểm sẽ mở ra, làm gián đoạn mạch điện.

Cơ chế này giúp KSD9700 hoạt động như một thiết bị bảo vệ đơn giản và hiệu quả, không cần mạch điều khiển điện tử phức tạp.

Nguyên lý hoạt động

KSD9700 80°C thường đóng hoạt động dựa trên sự thay đổi trạng thái của tiếp điểm theo nhiệt độ.

• Khi nhiệt độ dưới ngưỡng: Tiếp điểm NC đóng, mạch hoạt động bình thường.
• Khi nhiệt độ tăng đến khoảng 80°C: Công tắc nhiệt tác động và mở tiếp điểm.
• Khi tiếp điểm mở: Dòng điện cấp cho tải hoặc mạch được ngắt, giúp hạn chế tiếp tục sinh nhiệt.
• Khi nhiệt độ giảm: Tùy loại KSD9700, tiếp điểm có thể tự động trở về trạng thái ban đầu khi đạt nhiệt độ hồi phục.

Do đó, cần phân biệt nhiệt độ tác động và nhiệt độ hồi phục khi thiết kế hệ thống bảo vệ nhiệt.

Chức năng của Relay nhiệt KSD9700

Bảo vệ quá nhiệt

Đây là chức năng chính của KSD9700. Khi thiết bị hoặc khu vực cần bảo vệ nóng lên đến ngưỡng cho phép, công tắc sẽ ngắt mạch để hạn chế nhiệt độ tiếp tục tăng.

Bảo vệ động cơ

KSD9700 có thể được đặt gần cuộn dây hoặc vị trí dễ phát sinh nhiệt của động cơ. Khi nhiệt độ tăng quá cao, tiếp điểm mở để ngắt nguồn hoặc kích hoạt mạch bảo vệ.

Bảo vệ nguồn điện

Trong một số bộ nguồn, adapter hoặc thiết bị điện, KSD9700 có thể được sử dụng như một lớp bảo vệ bổ sung khi linh kiện bên trong phát sinh nhiệt bất thường.

Bảo vệ thiết bị gia nhiệt

KSD9700 cũng có thể được sử dụng để kiểm soát hoặc giới hạn nhiệt độ trong các thiết bị có bộ phận phát nhiệt, tùy thuộc vào thiết kế mạch.

Ứng dụng KSD9700 80°C 5A 250V

Relay nhiệt KSD9700 được ứng dụng trong nhiều thiết bị điện và điện tử như:

• Bảo vệ động cơ điện.
• Bảo vệ máy biến áp.
• Bảo vệ máy bơm và quạt.
• Bảo vệ motor DC và AC phù hợp thông số.
• Bộ nguồn và adapter.
• Thiết bị gia dụng.
• Máy móc điện tử.
• Thiết bị sưởi và gia nhiệt.
• Mạch bảo vệ quá nhiệt.
• Các dự án DIY và mạch điện tự chế.

Ưu điểm của KSD9700 80 độ thường đóng

Thiết kế nhỏ gọn: Dễ bố trí bên trong thiết bị và gần vị trí cần giám sát nhiệt độ.

Hoạt động tự động: Không cần vi điều khiển hay cảm biến nhiệt độ rời để thực hiện chức năng đóng/ngắt cơ bản.

Thường đóng (NC): Cho phép dòng điện hoạt động bình thường ở trạng thái nhiệt độ thấp và ngắt khi đạt ngưỡng nhiệt.

Ngưỡng 80°C: Phù hợp với những ứng dụng cần giới hạn nhiệt độ ở mức khoảng 80°C.

Dễ sử dụng: Linh kiện chỉ cần mắc nối tiếp với mạch cần bảo vệ theo thiết kế.

Cách đấu KSD9700 thường đóng

Với loại KSD9700 2 chân thường đóng, linh kiện thường được mắc nối tiếp với đường cấp nguồn hoặc tải cần bảo vệ.

Khi nhiệt độ bình thường, tiếp điểm đóng và dòng điện đi qua. Khi nhiệt độ đạt ngưỡng tác động, tiếp điểm mở và ngắt dòng điện.

Ví dụ nguyên lý:

Nguồn → KSD9700 → Tải → Nguồn

Tuy nhiên, cách đấu thực tế phụ thuộc vào loại tải và yêu cầu bảo vệ. Với tải có dòng khởi động lớn, tải cảm hoặc tải AC công suất cao, cần kiểm tra kỹ khả năng đóng cắt của tiếp điểm và đặc tính tải trước khi sử dụng.

Lưu ý khi sử dụng KSD9700 5A 250V

Không nên hiểu 5A 250V là mọi loại tải đều có thể đóng cắt liên tục ở đúng 5A/250V. Khả năng chịu tải phụ thuộc vào loại tải, dòng khởi động, tải thuần trở hay tải cảm và điều kiện làm việc.

Khi lắp đặt, nên đảm bảo KSD9700 tiếp xúc nhiệt tốt với vị trí cần bảo vệ. Có thể sử dụng phương pháp cố định phù hợp để truyền nhiệt từ thiết bị sang công tắc nhiệt.

Đồng thời, cần lựa chọn đúng loại thường đóng (NC) và đúng nhiệt độ tác động. Nếu yêu cầu bảo vệ là ngắt ở nhiệt độ khác 80°C, cần sử dụng KSD9700 có ngưỡng nhiệt phù hợp.
