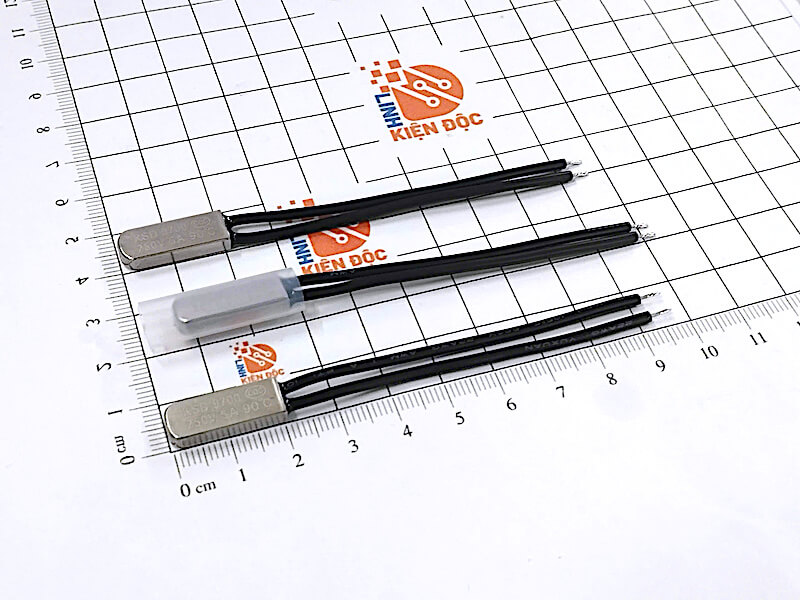

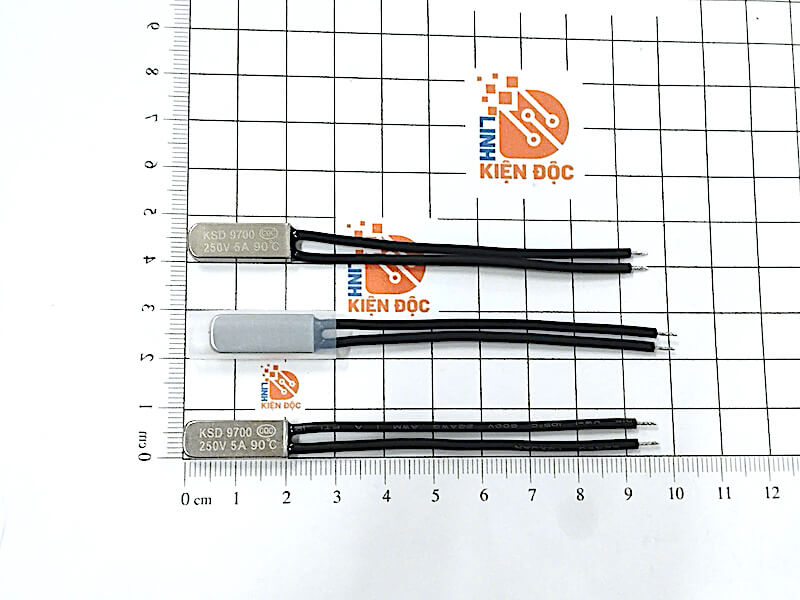

1. Relay nhiệt KSD9700 90 độ là gì?

KSD9700 là dòng công tắc bảo vệ nhiệt sử dụng cơ cấu nhiệt để thực hiện chức năng đóng/ngắt mạch theo nhiệt độ.

Phiên bản KSD9700 90°C thường đóng có tiếp điểm ở trạng thái đóng khi nhiệt độ bình thường. Khi nhiệt độ tại vị trí lắp đặt tăng đến khoảng 90°C, cơ cấu nhiệt tác động làm thay đổi trạng thái tiếp điểm, giúp ngắt mạch và hạn chế tình trạng quá nhiệt.

Sau khi nhiệt độ giảm, tiếp điểm có thể tự động trở lại trạng thái ban đầu tùy theo loại và đặc tính cụ thể của sản phẩm.

---

2. Chức năng của Relay nhiệt KSD9700 90°C

Bảo vệ quá nhiệt

Đây là chức năng chính của KSD9700. Khi thiết bị hoạt động quá nóng, công tắc nhiệt sẽ tác động để ngắt mạch.

Relay giúp hạn chế nguy cơ:

• Quá nhiệt linh kiện.
• Cháy cuộn dây.
• Hư hỏng thiết bị.
• Suy giảm tuổi thọ.
• Chập cháy do nhiệt độ tăng cao.

Đóng ngắt tự động theo nhiệt độ

KSD9700 hoạt động trực tiếp dựa trên nhiệt độ nên không cần vi điều khiển hoặc mạch đo nhiệt độ phức tạp cho chức năng đóng/ngắt cơ bản.

Giám sát nhiệt độ

Relay có thể được đặt sát hoặc gắn trực tiếp lên bộ phận cần bảo vệ như:

• Cuộn dây motor.
• Thân động cơ.
• Máy biến áp.
• Bộ nguồn.
• Linh kiện công suất.
• Thiết bị gia nhiệt.

---

3. Ý nghĩa các thông số KSD9700 90°C 5A 250V

3.1. Mã KSD9700

KSD9700 là dòng công tắc bảo vệ nhiệt dạng cơ khí, được sản xuất với nhiều mức nhiệt tác động khác nhau.

Phiên bản trong bài có mức nhiệt tác động được cung cấp là 90°C.

---

3.2. Nhiệt độ tác động 90°C

Nhiệt độ tác động: 90°C

Khi nhiệt độ tại khu vực cảm biến tăng đến khoảng 90°C, tiếp điểm nhiệt sẽ tác động để thực hiện chức năng bảo vệ.

Thông số 90°C là nhiệt độ tác động danh định. Dung sai nhiệt độ và nhiệt độ phục hồi cụ thể có thể thay đổi tùy nhà sản xuất và phiên bản sản phẩm.

---

3.3. Dòng điện 5A

Dòng điện định mức: 5A

Relay có khả năng đóng/ngắt tải trong phạm vi dòng điện được quy định.

Khi sử dụng với tải cảm như động cơ, máy biến áp hoặc cuộn dây, cần lưu ý dòng khởi động và dòng đỉnh của tải, bởi dòng thực tế lúc khởi động có thể cao hơn dòng hoạt động bình thường.

---

3.4. Điện áp 250V

Điện áp định mức: 250V

Không sử dụng relay ở điện áp vượt quá mức quy định.

Đối với các mạch điện áp cao hoặc điện áp lưới, cần đảm bảo thêm yêu cầu về cách điện, khoảng cách an toàn và bảo vệ điện.

---

3.5. Thường đóng – NC

NC (Normally Closed) nghĩa là thường đóng.

Khi nhiệt độ bình thường:

Tiếp điểm đóng → dòng điện đi qua → thiết bị hoạt động.

Khi nhiệt độ đạt khoảng 90°C:

Tiếp điểm tác động → mạch mở → ngắt tải.

Đây là cấu hình phù hợp với các mạch bảo vệ quá nhiệt vì khi nhiệt độ vượt ngưỡng, tải có thể được ngắt tự động.

---

4. Nguyên lý hoạt động

Relay nhiệt KSD9700 hoạt động dựa trên sự thay đổi của cơ cấu nhiệt bên trong.

Quá trình hoạt động có thể mô tả:

Thiết bị hoạt động bình thường
↓
Nhiệt độ tăng
↓
Nhiệt độ đạt khoảng 90°C
↓
KSD9700 tác động
↓
Tiếp điểm NC mở
↓
Ngắt tải / bảo vệ thiết bị

Khi nhiệt độ giảm xuống, tiếp điểm có thể tự động đóng trở lại tùy theo đặc tính của phiên bản KSD9700.

---

5. Ứng dụng của Relay nhiệt KSD9700 90°C

5.1. Bảo vệ động cơ

KSD9700 90°C có thể được sử dụng để bảo vệ motor khỏi tình trạng nhiệt độ tăng cao.

Ứng dụng trong:

• Motor DC.
• Motor AC.
• Quạt.
• Máy bơm.
• Máy móc tự động.
• Thiết bị cơ khí.

Relay có thể được đặt tại vị trí cần giám sát nhiệt độ để khi motor quá nóng, nguồn cấp được ngắt.

---

5.2. Bảo vệ máy biến áp

KSD9700 có thể được sử dụng để bảo vệ:

• Cuộn dây máy biến áp.
• Biến áp nguồn.
• Adapter.
• Bộ nguồn.
• Các thiết bị điện có phát sinh nhiệt.

Khi nhiệt độ vượt ngưỡng, tiếp điểm thay đổi trạng thái để ngắt nguồn hoặc kích hoạt mạch bảo vệ.

---

5.3. Bảo vệ bộ nguồn

Relay nhiệt 90°C có thể được bố trí trong:

• Nguồn xung.
• Nguồn tuyến tính.
• Adapter.
• Bộ chuyển đổi điện áp.
• Bộ nguồn DIY.

Sản phẩm giúp hạn chế nguy cơ quá nhiệt tại các khu vực có linh kiện công suất.

---

5.4. Bảo vệ quạt và thiết bị điện

KSD9700 có thể ứng dụng trong những thiết bị sử dụng động cơ hoặc linh kiện công suất:

• Quạt điện.
• Quạt tản nhiệt.
• Máy hút bụi.
• Máy bơm.
• Thiết bị gia dụng.
• Máy móc điện.

---

5.5. Thiết bị gia nhiệt

Trong một số thiết kế, công tắc nhiệt KSD9700 có thể được dùng để bảo vệ thiết bị gia nhiệt khi nhiệt độ tăng quá cao.

Ví dụ:

• Máy sấy.
• Thiết bị sưởi.
• Máy hàn.
• Thiết bị gia nhiệt.
• Một số thiết bị công nghiệp.

Cần lựa chọn đúng mức nhiệt tác động dựa trên yêu cầu của từng thiết bị.

---

5.6. Mạch điện tử DIY

KSD9700 90°C phù hợp với các dự án điện tử cần chức năng bảo vệ nhiệt đơn giản.

Có thể kết hợp với:

• MOSFET.
• Transistor công suất.
• Relay điện.
• Motor.
• Quạt.
• Bộ nguồn.
• Mạch điều khiển.

---

6. Ưu điểm của Relay nhiệt KSD9700 90°C

Ngưỡng nhiệt 90°C

Phù hợp với các thiết bị cần bảo vệ khi nhiệt độ tăng đến khoảng 90°C.

Tự động đóng ngắt

Không cần sử dụng vi điều khiển để thực hiện chức năng đóng/ngắt nhiệt cơ bản.

Tiếp điểm thường đóng

Cho phép thiết bị hoạt động bình thường và ngắt mạch khi xảy ra tình trạng quá nhiệt.

Dòng điện 5A

Phù hợp với nhiều tải có dòng làm việc nằm trong giới hạn của tiếp điểm.

Điện áp 250V

Có thể sử dụng trong nhiều thiết bị điện và mạch điều khiển phù hợp.

Thiết kế nhỏ gọn

Dễ bố trí trong motor, bộ nguồn, máy biến áp và các thiết bị điện tử.

---

7. Bảng thông số kỹ thuật

Thông số	Chi tiết
Tên sản phẩm	Relay nhiệt KSD9700 90 độ 5A 250V thường đóng
Loại linh kiện	Công tắc bảo vệ nhiệt
Mã sản phẩm	KSD9700
Nhiệt độ tác động	90°C
Dòng điện định mức	5A
Điện áp định mức	250V
Trạng thái tiếp điểm	Thường đóng (NC)
Chức năng	Bảo vệ quá nhiệt, đóng/ngắt theo nhiệt độ
Nguyên lý	Cơ cấu đóng/ngắt nhiệt
Khả năng tự phục hồi	Tùy phiên bản
Ứng dụng	Motor, máy biến áp, bộ nguồn, quạt, thiết bị điện, thiết bị gia nhiệt
Kiểu lắp	Gắn trực tiếp tại vị trí cần giám sát nhiệt
Hình thức	Linh kiện mới

---

8. Cách đấu Relay nhiệt KSD9700 thường đóng

Đối với phiên bản NC, KSD9700 thường được mắc nối tiếp với tải hoặc đường điều khiển tải.

Sơ đồ nguyên lý:

Nguồn → KSD9700 → Tải → Nguồn

Ở nhiệt độ bình thường:

KSD9700 đóng → tải hoạt động.

Khi nhiệt độ đạt khoảng 90°C:

KSD9700 mở → tải ngừng hoạt động.

Đối với tải công suất lớn, nên sử dụng KSD9700 để điều khiển relay hoặc contactor, thay vì cho toàn bộ dòng tải chạy trực tiếp qua tiếp điểm nhiệt nếu dòng tải không phù hợp.

---

9. Ví dụ ứng dụng bảo vệ motor

Giả sử KSD9700 được gắn trên thân motor.

Khi motor hoạt động bình thường:

Nhiệt độ < 90°C → KSD9700 đóng → motor hoạt động.

Nếu motor bị quá tải hoặc thông gió kém:

Nhiệt độ tăng → đạt khoảng 90°C → KSD9700 mở → ngắt motor.

Sau khi motor nguội, nếu loại KSD9700 sử dụng là tự phục hồi, tiếp điểm có thể đóng trở lại và cho phép motor hoạt động tiếp.

---

10. Lưu ý khi sử dụng

• Không sử dụng vượt quá 5A và 250V theo thông số sản phẩm.
• Kiểm tra đúng phiên bản 90°C trước khi lắp đặt.
• Lắp relay tại vị trí có khả năng truyền nhiệt tốt từ bộ phận cần bảo vệ.
• Không nhầm nhiệt độ tác động với nhiệt độ phục hồi.
• Khả năng tự phục hồi phụ thuộc vào phiên bản cụ thể.
• Với motor và tải cảm, cần lưu ý dòng khởi động.
• Với tải công suất lớn, nên sử dụng relay nhiệt để điều khiển relay trung gian hoặc contactor.
• Khi sử dụng với điện áp 220V, cần đảm bảo cách điện và các biện pháp an toàn điện phù hợp.
• Thông số dung sai nhiệt, nhiệt độ phục hồi và tuổi thọ tiếp điểm nên được xác nhận theo datasheet của đúng sản phẩm.

---

11. Câu hỏi thường gặp

KSD9700 90°C là gì?

Đây là công tắc bảo vệ nhiệt KSD9700 có nhiệt độ tác động danh định khoảng 90°C, dùng để bảo vệ thiết bị khi nhiệt độ tăng cao.

KSD9700 90°C thường đóng hoạt động thế nào?

Ở nhiệt độ bình thường, tiếp điểm NC đóng cho dòng điện đi qua. Khi nhiệt độ đạt khoảng 90°C, tiếp điểm tác động và mở mạch để ngắt tải.

KSD9700 90°C có tự đóng lại không?

Điều này phụ thuộc vào phiên bản. Một số loại KSD9700 có khả năng tự phục hồi sau khi nhiệt độ giảm, nhưng cần kiểm tra đúng thông số của sản phẩm.

KSD9700 5A 250V có dùng cho motor được không?

Có thể sử dụng nếu dòng điện và điều kiện đóng cắt nằm trong giới hạn cho phép. Với motor có dòng khởi động lớn, nên sử dụng KSD9700 để điều khiển relay hoặc contactor phù hợp.

Relay nhiệt KSD9700 90°C dùng để làm gì?

Sản phẩm chủ yếu dùng để bảo vệ quá nhiệt cho motor, máy biến áp, bộ nguồn, quạt, thiết bị điện, thiết bị gia nhiệt và các mạch điện tử.
