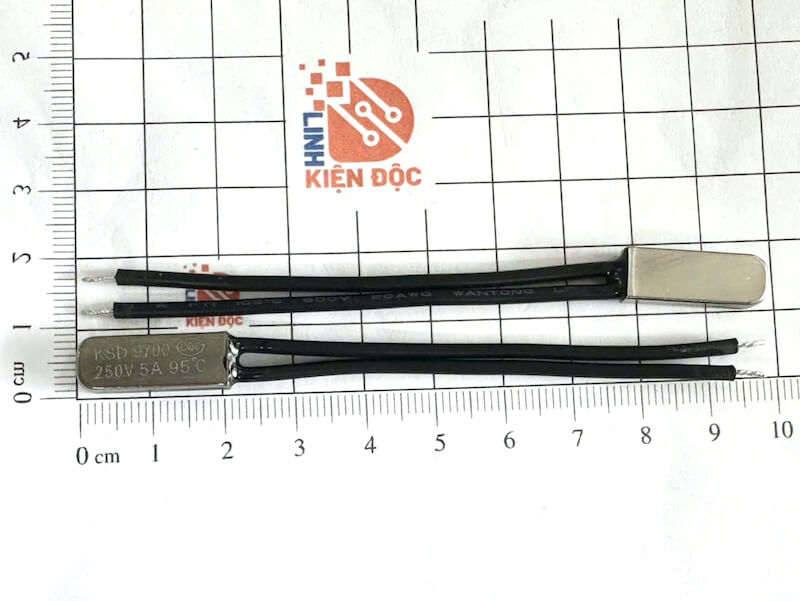

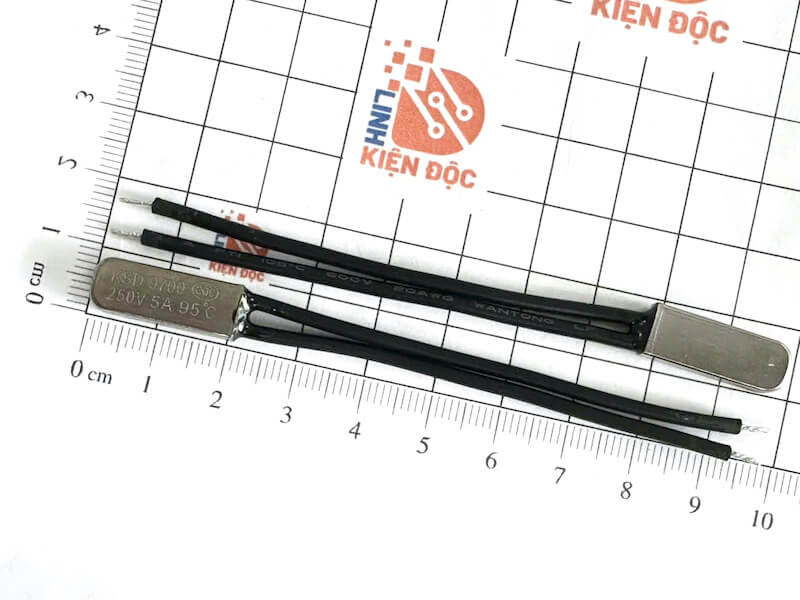

Relay nhiệt KSD9700 95 độ 5A 250V thường đóng
6,500₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
Relay nhiệt KSD9700 95 độ 5A 250V thường đóng là linh kiện bảo vệ quá nhiệt được sử dụng trong nhiều thiết bị điện và điện tử. Sản phẩm có dạng công tắc nhiệt tự động, sử dụng tiếp điểm thường đóng (NC) và có khả năng ngắt mạch khi nhiệt độ đạt khoảng 95°C.
Với thiết kế nhỏ gọn, dễ lắp đặt và nguyên lý hoạt động đơn giản, KSD9700 95°C phù hợp để bảo vệ động cơ, máy biến áp, bộ nguồn, quạt điện, thiết bị gia nhiệt và nhiều mạch điện khác khỏi tình trạng nhiệt độ tăng quá cao.
Thông số kỹ thuật KSD9700 95 độ
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Relay nhiệt KSD9700 95 độ |
| Model | KSD9700 |
| Loại linh kiện | Công tắc nhiệt / bảo vệ nhiệt |
| Nhiệt độ tác động | 95°C |
| Loại tiếp điểm | Thường đóng (NC) |
| Dòng điện định mức | 5A |
| Điện áp định mức | 250V |
| Số chân | 2 chân |
| Trạng thái ở nhiệt độ bình thường | Đóng mạch |
| Chức năng | Bảo vệ quá nhiệt, tự động ngắt mạch |
| Màu sắc | Tùy phiên bản sản phẩm |
| Ứng dụng | Động cơ, quạt, nguồn, máy biến áp, thiết bị điện tử… |
Lưu ý: Thông số thực tế, đặc biệt là nhiệt độ tác động/hồi phục và khả năng đóng cắt, nên được đối chiếu với thông số của đúng phiên bản KSD9700 trước khi đưa vào thiết bị.
Relay nhiệt KSD9700 95°C thường đóng là gì?
KSD9700 95°C thường đóng (NC) là công tắc nhiệt có nhiệm vụ giám sát nhiệt độ của thiết bị. Khi nhiệt độ còn thấp hơn ngưỡng tác động, tiếp điểm của KSD9700 ở trạng thái đóng và cho phép dòng điện đi qua.
Khi nhiệt độ tại vị trí lắp đặt tăng lên khoảng 95°C, cơ cấu nhiệt bên trong tác động làm mở tiếp điểm, từ đó ngắt dòng điện trong mạch.
Nhờ cơ chế này, KSD9700 có thể đóng vai trò như một lớp bảo vệ đơn giản nhằm hạn chế thiết bị tiếp tục hoạt động khi nhiệt độ vượt quá mức cho phép.
Nguyên lý hoạt động của KSD9700 95 độ
Relay nhiệt KSD9700 hoạt động dựa trên sự thay đổi trạng thái của tiếp điểm theo nhiệt độ.
- Nhiệt độ bình thường: Tiếp điểm thường đóng NC đóng, dòng điện được truyền qua.
- Nhiệt độ tăng cao: Khi đạt đến khoảng 95°C, cơ cấu nhiệt tác động.
- Đạt ngưỡng bảo vệ: Tiếp điểm chuyển sang trạng thái mở.
- Mạch bị ngắt: Dòng điện đến tải hoặc phần cần bảo vệ được ngắt, giúp hạn chế phát sinh thêm nhiệt.
- Khi nhiệt độ giảm: Tùy phiên bản KSD9700, tiếp điểm có thể tự động đóng trở lại sau khi nhiệt độ giảm xuống mức hồi phục.
Do đó, cần phân biệt nhiệt độ tác động 95°C với nhiệt độ hồi phục, vì hai giá trị này không nhất thiết giống nhau.
Chức năng của KSD9700 95°C
1. Bảo vệ quá nhiệt
Chức năng chính của KSD9700 là ngắt mạch khi nhiệt độ vượt quá ngưỡng cho phép. Điều này giúp hạn chế nguy cơ linh kiện hoặc thiết bị bị ảnh hưởng do nhiệt độ quá cao.
2. Bảo vệ động cơ
KSD9700 có thể được đặt tại vị trí sinh nhiệt của động cơ. Khi nhiệt độ tăng bất thường, công tắc nhiệt sẽ ngắt mạch điều khiển hoặc nguồn theo thiết kế.
3. Bảo vệ máy biến áp
Trong một số thiết kế, KSD9700 được sử dụng để phát hiện nhiệt độ cao của máy biến áp và ngắt mạch khi vượt quá ngưỡng bảo vệ.
4. Bảo vệ bộ nguồn
Công tắc nhiệt có thể được sử dụng như một lớp bảo vệ bổ sung cho bộ nguồn, adapter hoặc các thiết bị có linh kiện dễ phát sinh nhiệt.
5. Kiểm soát nhiệt trong thiết bị điện
KSD9700 95°C cũng có thể được tích hợp vào các thiết bị điện, điện tử cần giới hạn nhiệt độ hoặc ngắt nguồn khi xảy ra hiện tượng quá nhiệt.
Ứng dụng Relay nhiệt KSD9700 95 độ
Relay nhiệt KSD9700 95°C 5A 250V thường đóng có thể được sử dụng trong:
- Bảo vệ motor, động cơ điện.
- Bảo vệ quạt điện và quạt tản nhiệt.
- Bảo vệ máy bơm.
- Bảo vệ máy biến áp.
- Bộ nguồn và adapter.
- Thiết bị điện gia dụng.
- Thiết bị gia nhiệt.
- Mạch điều khiển điện.
- Thiết bị điện tử công nghiệp.
- Các dự án DIY và mạch tự chế.
- Hệ thống cần tự động ngắt khi nhiệt độ tăng cao.
Ưu điểm của Relay nhiệt KSD9700 95 độ
Ngưỡng nhiệt 95°C: Phù hợp với những thiết bị cần bảo vệ ở mức nhiệt cao hơn các loại công tắc nhiệt 70°C, 80°C hoặc 90°C.
Tiếp điểm thường đóng: Ở điều kiện nhiệt độ bình thường, mạch được duy trì trạng thái đóng và chỉ ngắt khi đạt ngưỡng nhiệt.
Thiết kế nhỏ gọn: Có thể lắp đặt trực tiếp tại vị trí cần giám sát nhiệt độ.
Hoạt động tự động: Không cần vi điều khiển hoặc mạch cảm biến phức tạp cho chức năng đóng/ngắt nhiệt cơ bản.
Dễ tích hợp: Có thể mắc nối tiếp trong mạch cần bảo vệ tùy theo thiết kế thiết bị.
Cách đấu KSD9700 95 độ thường đóng
Với loại KSD9700 2 chân thường đóng, công tắc nhiệt thường được mắc nối tiếp với đường cấp điện hoặc mạch cần bảo vệ.
Nguyên lý đấu nối cơ bản:
Nguồn → KSD9700 → Tải → Nguồn
Ở nhiệt độ bình thường, KSD9700 đóng mạch và tải hoạt động. Khi nhiệt độ đạt khoảng 95°C, tiếp điểm mở và làm ngắt dòng điện qua tải.
Việc đấu nối thực tế cần căn cứ vào thiết kế của thiết bị. Đối với tải AC, tải cảm hoặc tải có dòng khởi động lớn, cần kiểm tra khả năng đóng cắt của tiếp điểm thay vì chỉ dựa vào thông số 5A 250V.
Lưu ý khi sử dụng KSD9700 5A 250V
Khi sử dụng KSD9700 95 độ 5A 250V, cần lựa chọn đúng loại tiếp điểm thường đóng (NC) và đúng nhiệt độ tác động.
Không nên vận hành công tắc nhiệt vượt quá thông số điện áp và dòng điện cho phép. Đặc biệt, tải động cơ, cuộn dây, máy biến áp và các tải cảm có thể tạo dòng khởi động hoặc hồ quang lớn hơn tải thuần trở.
Vị trí lắp đặt cũng rất quan trọng. KSD9700 cần tiếp xúc nhiệt phù hợp với khu vực cần bảo vệ để có thể phát hiện nhiệt độ một cách hiệu quả.
Ngoài ra, nên kiểm tra nhiệt độ hồi phục nếu mạch yêu cầu KSD9700 tự động đóng lại sau khi thiết bị nguội.
