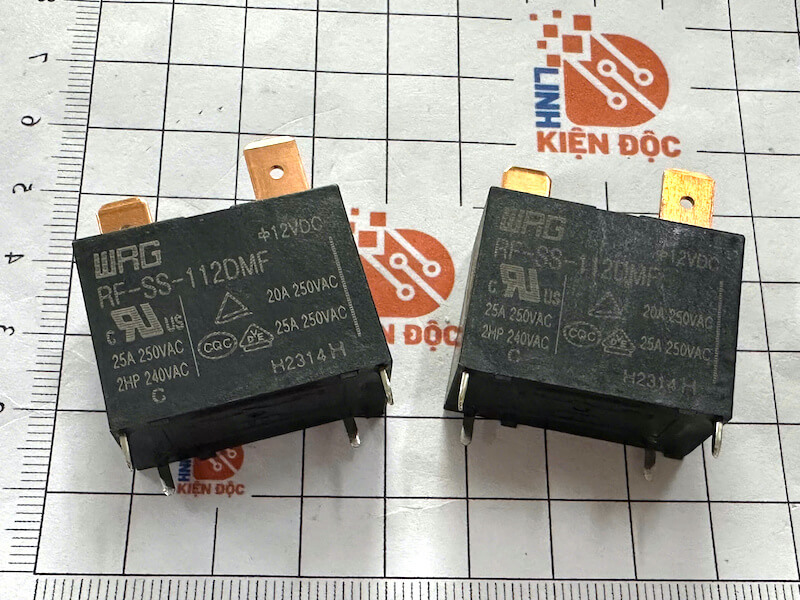

RF-SS-112DMF Relay 12V 20A 4 chân

RF-SS-112DMF Relay 12V 20A 4 chân là loại relay công suất dạng cắm PCB, được thiết kế để đóng/ngắt tải điện công suất lớn bằng tín hiệu điều khiển điện áp thấp. Sản phẩm sử dụng cuộn hút 12VDC, cấu hình tiếp điểm 1 Form A – thường mở (NO) và khả năng chịu tải định mức 20A tại 250VAC với tải thuần trở.

Với kích thước nhỏ gọn, thời gian đóng/ngắt nhanh và khả năng làm việc trong dải nhiệt độ rộng, RF-SS-112DMF phù hợp cho các mạch điều khiển thiết bị điện, điện lạnh, nguồn, động cơ và nhiều ứng dụng tự động hóa khác.



Thông số kỹ thuật RF-SS-112DMF

Các thông số trên được tổng hợp từ datasheet RF-SS-112DMF và dữ liệu kỹ thuật của linh kiện WRG (Wangrong).

RF-SS-112DMF có chức năng gì?

Relay RF-SS-112DMF hoạt động như một công tắc điện điều khiển bằng điện. Khi cấp điện áp 12VDC vào cuộn coil, relay tạo ra từ trường làm cơ cấu tiếp điểm chuyển trạng thái, từ đó đóng mạch tải.

Điểm quan trọng của relay là mạch điều khiển và mạch tải được tách biệt về chức năng. Nhờ vậy, một tín hiệu điều khiển công suất nhỏ từ vi điều khiển, mạch điện tử hoặc bộ điều khiển 12V có thể điều khiển thiết bị sử dụng dòng điện lớn hơn.

Với cấu hình 1 Form A (SPST-NO), khi relay chưa được cấp điện, tiếp điểm NO ở trạng thái hở. Khi cuộn dây được kích hoạt, tiếp điểm đóng lại để cấp điện cho tải.

Ưu điểm nổi bật của Relay RF-SS-112DMF

Cuộn hút 12VDC phổ biến

RF-SS-112DMF sử dụng coil 12VDC, phù hợp với nhiều hệ thống điện điều khiển 12V. Công suất cuộn dây khoảng 0,9W, dòng định mức khoảng 75mA, giúp dễ dàng tích hợp vào các mạch điều khiển phù hợp.

Khả năng đóng cắt tải lớn

Tiếp điểm được thiết kế cho tải 20A tại 250VAC đối với tải thuần trở. Đây là đặc điểm giúp relay được sử dụng trong các mạch cần điều khiển tải công suất tương đối cao. Khi sử dụng với tải cảm như motor, máy nén hoặc cuộn dây, cần xem xét dòng khởi động và đặc tính tải thay vì áp dụng trực tiếp mức 20A của tải thuần trở.

Thời gian đóng/ngắt nhanh

Thời gian tác động tối đa khoảng 20ms và thời gian nhả tối đa khoảng 10ms, đáp ứng tốt các ứng dụng đóng/ngắt thiết bị điện thông thường.

Kích thước nhỏ gọn

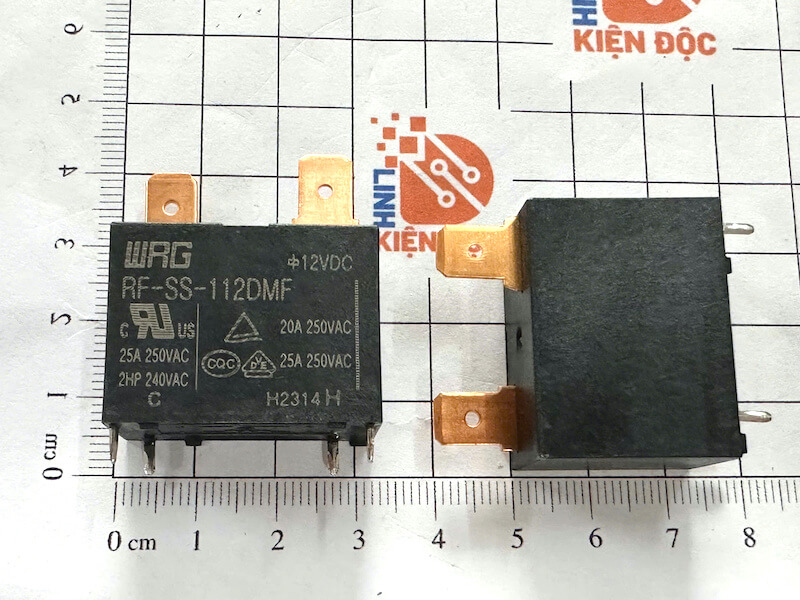

Relay có dạng Through Hole, kích thước khoảng 30,1 × 15,7mm, thuận tiện bố trí trên PCB và trong các thiết bị điện tử có không gian hạn chế.

Dải nhiệt độ hoạt động rộng

Dữ liệu kỹ thuật của linh kiện cho biết dải nhiệt độ hoạt động khoảng -40°C đến +105°C, giúp relay có thể sử dụng trong nhiều môi trường thiết bị khác nhau.

Ứng dụng của RF-SS-112DMF Relay 12V 20A

Nhờ coil 12VDC và tiếp điểm công suất lớn, RF-SS-112DMF có thể được sử dụng trong nhiều hệ thống điều khiển điện như:

• Mạch điều khiển máy lạnh, thiết bị điện lạnh.
• Điều khiển quạt, bơm và động cơ điện phù hợp với đặc tính tiếp điểm.
• Mạch điều khiển nguồn AC.
• Thiết bị điện gia dụng.
• Tủ điện và các mạch điều khiển tự động.
• Bộ điều khiển thiết bị sử dụng nguồn 12V.
• Mạch điều khiển công suất cho thiết bị điện tử.
• Hệ thống tự động hóa cần đóng/ngắt tải bằng tín hiệu điện.
• Các bo mạch PCB cần relay công suất dạng cắm.

Một số tài liệu ứng dụng cũng ghi nhận RF-SS-112DMF trong các thiết bị điều khiển máy nén (compressor), cho thấy relay có thể được sử dụng trong thiết bị điện lạnh khi đáp ứng đúng yêu cầu tải và tiêu chuẩn thiết kế.

Relay RF-SS-112DMF 4 chân đấu như thế nào?

RF-SS-112DMF có 4 chân, gồm hai chân dành cho cuộn coil và hai chân dành cho tiếp điểm công suất. Khi cấp 12VDC vào hai chân coil, relay sẽ kích hoạt và đóng cặp tiếp điểm NO.

Về nguyên lý:

Mạch điều khiển 12VDC → Cuộn coil → Cơ cấu relay → Tiếp điểm NO → Thiết bị tải

Do relay thuộc loại thường mở, tải chỉ được cấp điện qua tiếp điểm khi cuộn coil được kích hoạt.

Khi thiết kế mạch thực tế, cần xác định chính xác chân coil và chân tiếp điểm theo sơ đồ chân/footprint của đúng phiên bản linh kiện, đồng thời thiết kế đường mạch PCB phù hợp với dòng tải.

Lưu ý khi sử dụng RF-SS-112DMF

Mức 20A @ 250VAC trong datasheet là thông số dành cho tải thuần trở. Với tải cảm như motor, máy nén, solenoid hoặc tải có dòng khởi động cao, dòng thực tế cho phép có thể thấp hơn và cần xem xét đặc tính tải, hồ quang khi đóng/ngắt cũng như tuổi thọ tiếp điểm.

Ngoài ra, không nên cấp điện áp vượt quá giới hạn cho phép của cuộn coil. Datasheet ghi điện áp định mức là 12VDC và điện áp cấp liên tục tối đa khoảng 18,6VDC; trong thiết kế thông thường nên sử dụng đúng điện áp định mức 12VDC để relay hoạt động ổn định.

Mua RF-SS-112DMF Relay 12V 20A 4 chân

RF-SS-112DMF Relay 12V 20A 4 chân là lựa chọn phù hợp cho các mạch cần relay nhỏ gọn, coil 12VDC và khả năng điều khiển tải công suất tương đối lớn. Với cấu hình tiếp điểm NO, thời gian tác động nhanh, kích thước khoảng 30,1 × 15,7mm và dải nhiệt độ hoạt động rộng, linh kiện có thể đáp ứng nhiều ứng dụng điện tử, điện lạnh và tự động hóa.

Khi lựa chọn relay thay thế hoặc thiết kế PCB, nên kiểm tra đồng thời điện áp coil, cấu hình tiếp điểm, kích thước, khoảng cách chân, dòng tải và loại tải để đảm bảo linh kiện tương thích với mạch.
