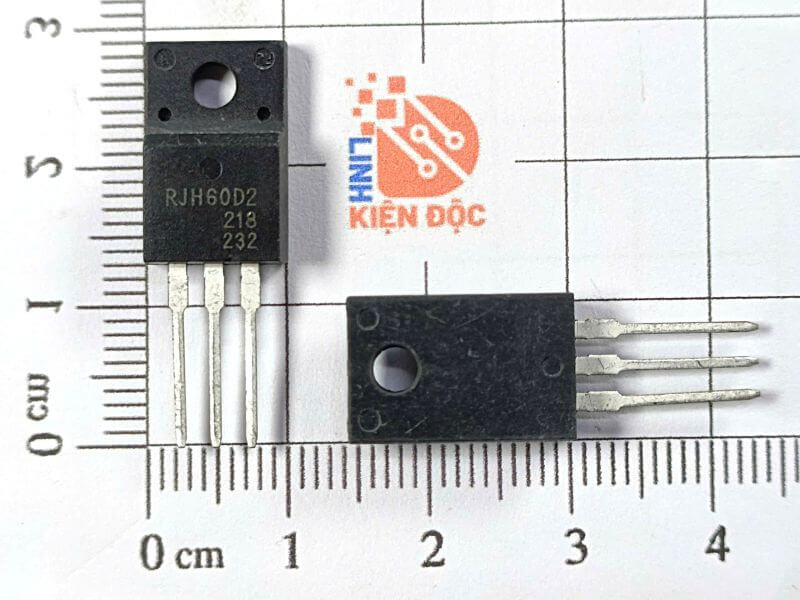

RJH60D2, RJH60D2DPP IGBT 12A/600V TO-220F

Giới thiệu RJH60D2

IGBT RJH60D2DPP là một linh kiện bán dẫn công suất được thiết kế để hoạt động trong các ứng dụng điều khiển và chuyển mạch

Sơ đồ cấu tạo RJH60D2

Kích thước RJH60D2

Thông số kỹ thuật RJH60D2

• Loại thiết bị: IGBT (Insulated Gate Bipolar Transistor)
• Dòng điện cực đại (Ic): 12A
• Điện áp cực đại (Vce): 600V
• Đóng gói: TO-220F (một dạng đóng gói cho phép tản nhiệt tốt và lắp đặt dễ dàng)
• Điện áp cổng kích (Vge): ±20V

Các đặc điểm nổi bật RJH60D2

1. Khả năng xử lý dòng điện trung bình:
   • RJH60D2DPP có thể xử lý dòng điện lên tới 12A, phù hợp cho các ứng dụng công suất nhỏ đến trung bình.
2. Khả năng chịu điện áp trung bình:
   • Thiết bị có thể chịu được điện áp lên tới 600V, phù hợp cho các ứng dụng yêu cầu điều khiển và chuyển mạch điện áp trung bình.
3. Hiệu suất chuyển mạch:
   • IGBT này được thiết kế để có khả năng chuyển mạch hiệu quả, giúp giảm tổn thất năng lượng trong quá trình chuyển mạch.
4. Tính năng bảo vệ:
   • Thường có tính năng bảo vệ tích hợp như bảo vệ quá dòng và quá nhiệt, nâng cao độ tin cậy của hệ thống.

Nguyên lý hoạt động RJH60D2

• Chuyển mạch công suất: IGBT hoạt động như một công tắc điện tử, cho phép dòng điện chạy từ cực Collector đến cực Emitter khi có điện áp áp vào cổng (Gate). Khi điện áp ở cổng giảm hoặc bằng 0, IGBT ngắt dòng điện, chuyển sang trạng thái tắt.
• Tản nhiệt: Đóng gói TO-220F giúp tản nhiệt hiệu quả, giữ cho nhiệt độ hoạt động của thiết bị trong giới hạn an toàn.

Ứng dụng RJH60D2

• Điều khiển động cơ: Sử dụng trong các ứng dụng điều khiển động cơ công suất nhỏ và trung bình.
• Biến tần nhỏ: Thích hợp cho các hệ thống biến tần nhỏ yêu cầu điều khiển tần số và điện áp.
• Bộ nguồn xung: Được dùng trong các bộ nguồn xung và các thiết bị điện tử công suất nhỏ.
• Thiết bị công suất thấp: Sử dụng trong các ứng dụng yêu cầu công suất thấp và hiệu suất chuyển mạch tốt.

Datasheet RJH60D2
