Giới thiệu chung về Rơ le bán dẫn AC-AC SSR-100AA 100A 380V

Rơ le bán dẫn SSR-100AA 100A 380V là loại Solid State Relay (SSR) sử dụng tín hiệu điện áp AC để điều khiển đóng/ngắt tải AC. Sản phẩm có dòng tải danh định lên tới 100A, điện áp tải phổ biến 24–380VAC và điện áp điều khiển thường trong khoảng 80–250VAC.

SSR-100AA không sử dụng tiếp điểm cơ khí như relay điện từ thông thường mà sử dụng linh kiện bán dẫn công suất để thực hiện quá trình đóng cắt. Nhờ đó, thiết bị hoạt động êm, tốc độ đáp ứng nhanh, không xảy ra hiện tượng mòn tiếp điểm và phù hợp với những hệ thống cần đóng/ngắt tải thường xuyên.

1. Đặc điểm của Rơ le bán dẫn SSR-100AA

SSR-100AA thuộc loại rơ le bán dẫn AC-AC, tức là sử dụng tín hiệu AC để điều khiển tải AC. Sản phẩm có một số đặc điểm nổi bật như:

• Dòng tải danh định lên tới 100A.
• Điện áp tải 24–380VAC.
• Điện áp điều khiển phổ biến 80–250VAC.
• Điều khiển tải AC 1 pha.
• Không sử dụng tiếp điểm cơ khí.
• Hoạt động êm, không tạo tiếng đóng/ngắt như relay điện từ.
• Tốc độ đáp ứng nhanh.
• Tuổi thọ đóng cắt cao do không bị mài mòn tiếp điểm.
• Có khả năng cách ly giữa mạch điều khiển và mạch tải.
• Có đèn LED hiển thị trạng thái hoạt động.
• Thường sử dụng phương pháp đóng cắt Zero Cross.
• Đấu nối bằng cọc vít chắc chắn.
• Đế kim loại hỗ trợ truyền nhiệt sang bộ tản nhiệt.
• Phù hợp với các ứng dụng đóng/ngắt tải thường xuyên.

2. Cấu tạo của SSR-100AA

SSR-100AA được cấu tạo chủ yếu từ các mạch điện tử và linh kiện bán dẫn công suất, không sử dụng cuộn dây và tiếp điểm cơ khí như relay điện từ.

Mạch đầu vào AC có nhiệm vụ tiếp nhận tín hiệu điều khiển, thường trong khoảng 80–250VAC. Khi có tín hiệu điều khiển phù hợp, mạch bên trong SSR sẽ kích phần công suất hoạt động.

Mạch cách ly giúp cách ly phần tín hiệu điều khiển với phần điện áp tải, hạn chế ảnh hưởng của điện áp cao từ tải tới mạch điều khiển.

Mạch Zero Cross hỗ trợ thực hiện quá trình đóng tải tại thời điểm điện áp AC gần điểm 0. Cơ chế này giúp hạn chế nhiễu điện và giảm xung điện khi đóng/ngắt, đặc biệt hiệu quả với tải điện trở.

Phần tử bán dẫn công suất có nhiệm vụ đóng/ngắt dòng điện AC cấp cho tải. Tùy theo thiết kế của từng nhà sản xuất, SSR có thể sử dụng Triac hoặc Thyristor/SCR công suất.

Phần đế SSR thường được làm bằng kim loại để truyền nhiệt từ linh kiện công suất bên trong ra bộ tản nhiệt bên ngoài.

3. Thông số kỹ thuật SSR-100AA 100A 380V

Thông số	Giá trị tham khảo
Model	SSR-100AA
Loại thiết bị	Rơ le bán dẫn Solid State Relay
Kiểu điều khiển	AC-AC
Dòng tải danh định	100A
Điện áp tải	24–380VAC
Điện áp điều khiển	80–250VAC
Số pha	1 pha
Phương pháp chuyển mạch	Zero Cross
Điện áp rơi khi dẫn	Khoảng 1,6V hoặc tùy phiên bản
Hiển thị trạng thái	LED
Phương pháp đấu nối	Cọc vít
Phương pháp lắp đặt	Bắt vít
Tiếp điểm cơ khí	Không
Làm mát	Sử dụng tản nhiệt ngoài
Loại tải phù hợp	Tải điện trở, gia nhiệt và tải AC phù hợp

Thông số cụ thể của SSR-100AA có thể chênh lệch tùy theo nhà sản xuất. Khi sử dụng trong các hệ thống công nghiệp yêu cầu độ chính xác cao nên kiểm tra thông số của đúng phiên bản sản phẩm.

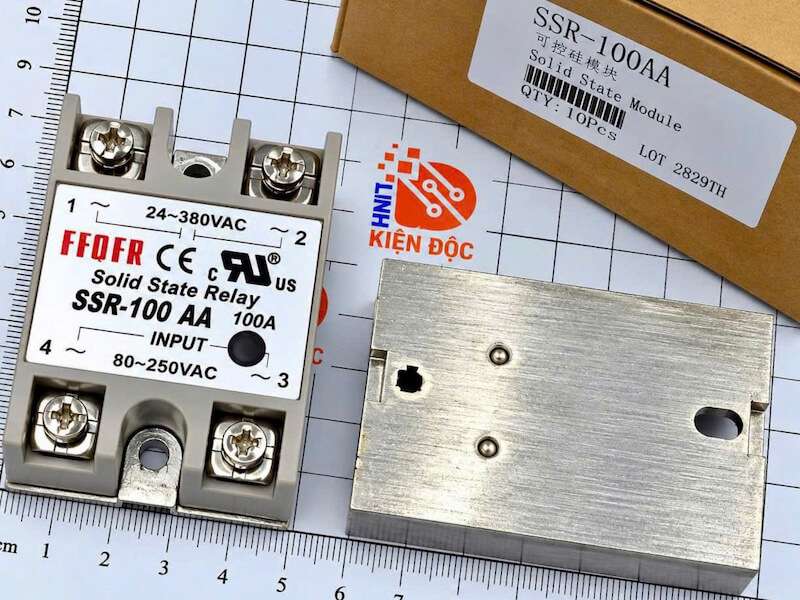

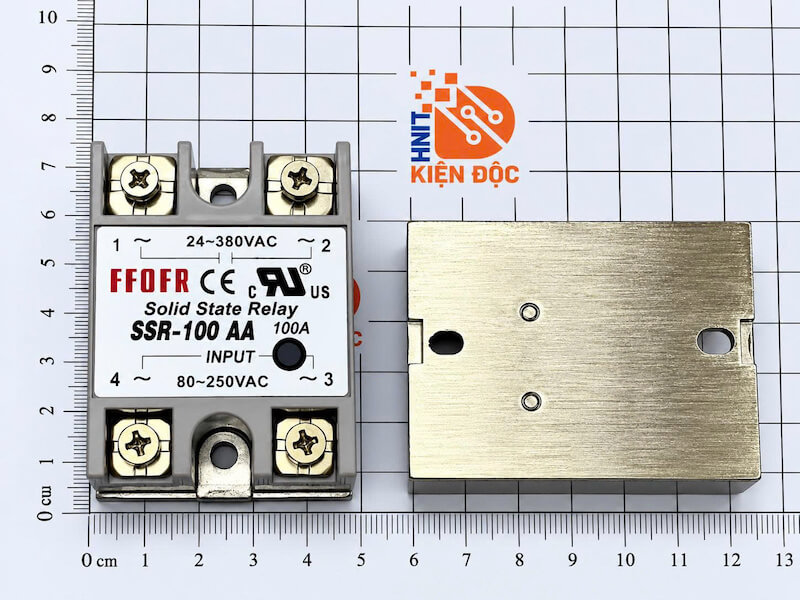

4. Kích thước SSR-100AA

SSR-100AA thường có thiết kế dạng hộp chữ nhật nhỏ gọn với kích thước tham khảo khoảng:

Dài: 60–62 mm

Rộng: khoảng 45 mm

Cao: khoảng 22,5–24 mm

Trên thân SSR thường bố trí 4 cọc đấu dây chính, gồm 2 cọc dành cho tín hiệu điều khiển AC và 2 cọc dành cho mạch tải AC.

Phần đáy được làm bằng kim loại và có các vị trí bắt vít để cố định SSR lên tấm tản nhiệt hoặc bên trong tủ điện.

Kích thước thực tế và khoảng cách lỗ bắt vít có thể khác nhau giữa các nhà sản xuất, vì vậy nên kiểm tra trực tiếp sản phẩm khi thiết kế vị trí lắp đặt.

5. Ứng dụng của SSR-100AA 100A 380V

SSR-100AA được sử dụng trong nhiều hệ thống điện và tự động hóa công nghiệp, đặc biệt là những ứng dụng cần điều khiển tải AC công suất lớn và đóng/ngắt thường xuyên.

Một số ứng dụng phổ biến gồm:

• Điều khiển điện trở gia nhiệt công suất lớn.
• Điều khiển thanh nhiệt.
• Lò nung công nghiệp.
• Lò sấy và tủ sấy.
• Máy ép nhiệt.
• Máy ép nhựa.
• Máy đùn nhựa.
• Hệ thống gia nhiệt khuôn.
• Máy đóng gói.
• Máy chế biến thực phẩm.
• Hệ thống sấy công nghiệp.
• Thiết bị ngành dệt.
• Tủ điện điều khiển.
• Dây chuyền sản xuất tự động.
• Các hệ thống sử dụng tín hiệu AC để điều khiển tải AC.

SSR-100AA đặc biệt phù hợp với các loại tải điện trở và hệ thống gia nhiệt cần đóng/ngắt thường xuyên.
