Giới thiệu chung về Rơ le bán dẫn DC-AC SSR-10DA 10A 380V

Rơ le bán dẫn SSR-10DA 10A 380V là loại Solid State Relay sử dụng tín hiệu điện áp DC để điều khiển đóng/ngắt tải AC. Sản phẩm có dòng tải danh định 10A, điện áp tải phổ biến 24–380VAC và điện áp điều khiển 3–32VDC. Đây là loại rơ le bán dẫn 1 pha được sử dụng phổ biến trong hệ thống điều khiển nhiệt độ, máy móc công nghiệp và các thiết bị tự động hóa.

Khác với relay điện từ thông thường, SSR-10DA không sử dụng tiếp điểm cơ khí mà đóng/ngắt tải bằng linh kiện bán dẫn. Nhờ đó, sản phẩm hoạt động êm, tốc độ đáp ứng nhanh, không xảy ra hiện tượng mòn tiếp điểm và phù hợp với các ứng dụng cần đóng/ngắt thường xuyên.

1. Đặc điểm của Rơ le bán dẫn SSR-10DA

SSR-10DA thuộc loại rơ le bán dẫn DC-AC, tức là đầu vào nhận tín hiệu điều khiển DC và đầu ra đóng/ngắt tải sử dụng nguồn AC.

Một số đặc điểm nổi bật:

• Dòng tải danh định 10A.
• Điện áp tải 24–380VAC.
• Điện áp điều khiển 3–32VDC.
• Điều khiển tải AC 1 pha.
• Sử dụng linh kiện bán dẫn thay cho tiếp điểm cơ khí.
• Không tạo tiếng đóng/ngắt như relay điện từ.
• Không bị mài mòn tiếp điểm trong quá trình hoạt động.
• Tốc độ đóng/ngắt nhanh.
• Có khả năng cách ly giữa mạch điều khiển và mạch tải.
• Có đèn LED báo trạng thái đầu vào.
• Sử dụng phương pháp chuyển mạch Zero Cross ở phiên bản thông dụng.
• Đấu nối bằng cọc vít chắc chắn.
• Có thể nhận tín hiệu điều khiển từ PLC, bộ điều khiển nhiệt độ PID, vi điều khiển hoặc mạch điều khiển DC phù hợp.

2. Cấu tạo của SSR-10DA

SSR-10DA không sử dụng cuộn dây và hệ thống tiếp điểm cơ khí như relay điện từ. Bên trong sản phẩm chủ yếu gồm các mạch điện tử và linh kiện bán dẫn.

Mạch đầu vào DC: Có nhiệm vụ nhận tín hiệu điều khiển trong khoảng 3–32VDC. Đầu vào thường có phân biệt cực dương (+) và cực âm (-), vì vậy cần đấu dây đúng cực.

Mạch cách ly quang: Giúp truyền tín hiệu điều khiển đồng thời tạo sự cách ly giữa phần điều khiển điện áp thấp và phần tải AC điện áp cao.

Mạch Zero Cross: Hỗ trợ đóng tải khi điện áp xoay chiều ở gần điểm 0, giúp hạn chế nhiễu và giảm xung điện trong quá trình chuyển mạch.

Linh kiện bán dẫn công suất: Là bộ phận trực tiếp thực hiện chức năng đóng/ngắt tải AC. Tùy thiết kế của nhà sản xuất, phần công suất có thể sử dụng Triac hoặc Thyristor.

Đèn LED trạng thái: Cho biết SSR đang nhận tín hiệu điều khiển, giúp người sử dụng dễ dàng kiểm tra trạng thái hoạt động.

Đế kim loại: Được thiết kế để truyền nhiệt từ linh kiện công suất ra bề mặt lắp đặt hoặc bộ tản nhiệt.

3. Thông số kỹ thuật SSR-10DA 10A 380V

Thông số	Giá trị tham khảo
Model	SSR-10DA
Loại thiết bị	Rơ le bán dẫn Solid State Relay
Kiểu điều khiển	DC-AC
Số pha	1 pha
Dòng tải danh định	10A
Điện áp tải	24–380VAC
Điện áp điều khiển	3–32VDC
Dòng kích tham khảo	Khoảng 7,5mA tại 12VDC
Phương pháp chuyển mạch	Zero Cross
Điện áp rơi khi ON	Khoảng 1,6V tối đa
Dòng rò khi OFF	Khoảng 3mA tùy phiên bản
Thời gian đáp ứng	Dưới khoảng 10ms
Điện trở cách điện	Trên 50MΩ/500VDC
Độ bền điện môi	Trên 2,5kVAC/1 phút ở phiên bản phổ biến
Nhiệt độ hoạt động tham khảo	-20°C đến +80°C
Hiển thị trạng thái	LED
Kiểu đấu nối	Cọc vít
Kiểu lắp đặt	Bắt vít trên bề mặt
Tản nhiệt tích hợp	Không
Khối lượng tham khảo	Khoảng 105g

Các thông số chi tiết có thể chênh lệch tùy theo nhà sản xuất của SSR-10DA. Vì vậy, đối với các ứng dụng yêu cầu kỹ thuật chính xác nên kiểm tra thông số của đúng phiên bản sản phẩm.

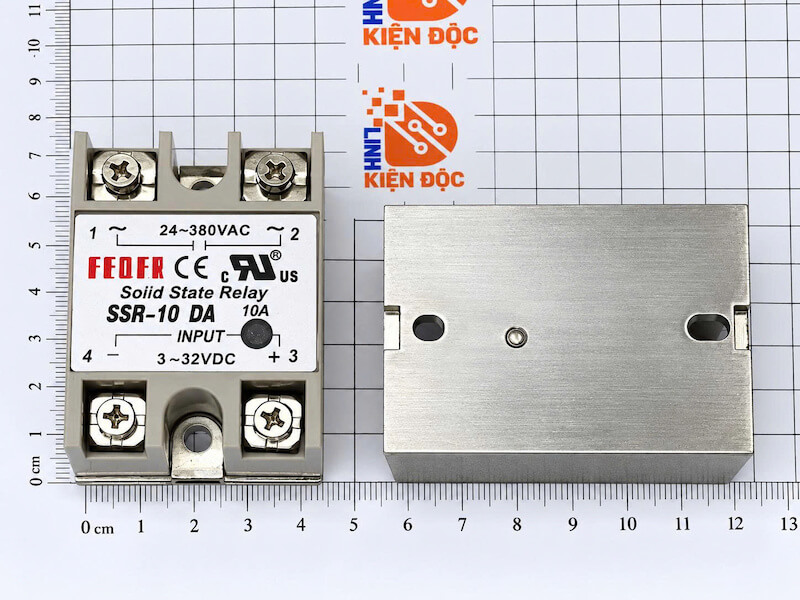

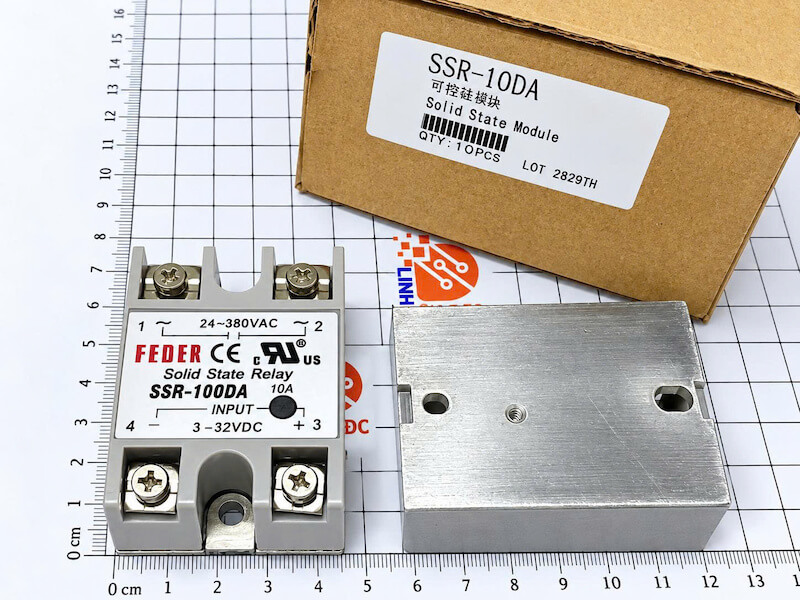

4. Kích thước SSR-10DA

SSR-10DA dạng phổ biến có kích thước tham khảo khoảng:

Dài: 60 mm

Rộng: 45 mm

Cao: 22,5 mm

Một số phiên bản của nhà sản xuất khác có thể có kích thước khoảng 62–62,5 × 45 × 23,5–26 mm.

SSR-10DA thường có 4 cọc đấu dây chính:

• 2 cọc dành cho mạch tải AC.
• 2 cọc dành cho tín hiệu điều khiển DC.
• Đầu vào DC có phân biệt cực dương (+) và cực âm (-).

Phần thân có lỗ bắt vít để cố định SSR lên tủ điện, tấm kim loại hoặc bộ tản nhiệt.

5. Ứng dụng của SSR-10DA 10A 380V

SSR-10DA được sử dụng rộng rãi trong các hệ thống điều khiển điện và tự động hóa, đặc biệt là những thiết bị cần đóng/ngắt tải thường xuyên.

Một số ứng dụng phổ biến gồm:

• Điều khiển điện trở gia nhiệt.
• Điều khiển thanh nhiệt.
• Lò sấy và tủ sấy.
• Máy ép nhiệt.
• Máy hàn miệng túi.
• Máy đóng gói.
• Máy ép nhựa.
• Hệ thống gia nhiệt khuôn.
• Máy chế biến thực phẩm.
• Hệ thống điều khiển nhiệt độ.
• Điều khiển tải bằng bộ PID.
• Điều khiển tải AC bằng PLC.
• Điều khiển hệ thống chiếu sáng.
• Tủ điện tự động hóa.
• Máy móc và dây chuyền sản xuất công nghiệp.

SSR-10DA đặc biệt phù hợp với tải điện trở như thanh nhiệt, dây nhiệt và điện trở đốt nóng. Với tải cảm như động cơ, máy biến áp hoặc cuộn dây, cần tính đến dòng khởi động và chọn SSR có hệ số dự phòng phù hợp.
