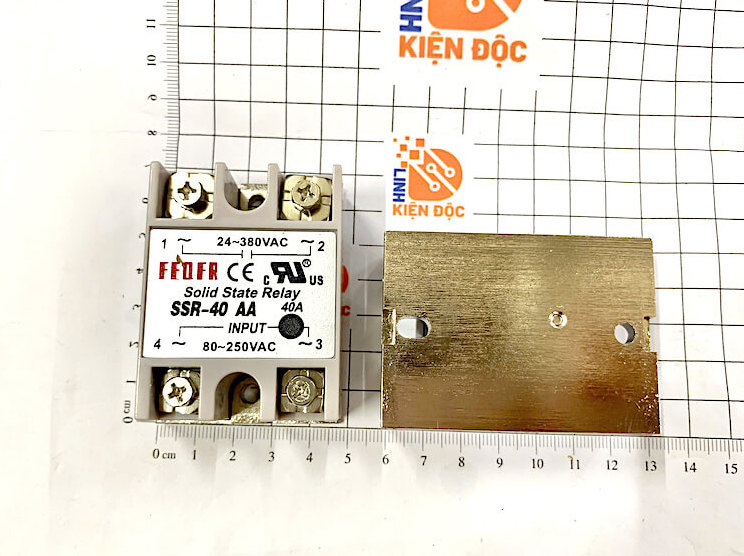

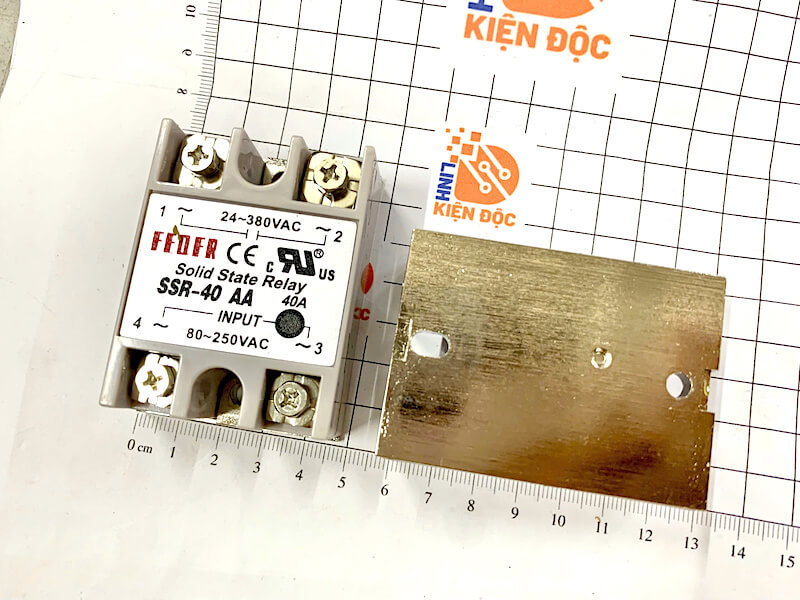

Rơ le bán dẫn DC-AC SSR-40AA 40A 380V

Rơ le bán dẫn DC-AC SSR-40AA 40A 380V là thiết bị đóng cắt điện tử được sử dụng phổ biến trong hệ thống điều khiển tự động hóa, tủ điện công nghiệp, máy gia nhiệt và các thiết bị sử dụng tải AC. Với khả năng đóng cắt tải lên đến 40A, SSR-40AA mang lại tốc độ chuyển mạch nhanh, hoạt động ổn định và hạn chế tiếng ồn so với rơ le cơ truyền thống.

Rơ le bán dẫn DC-AC SSR-40AA 40A 380V là gì?

SSR-40AA 40A 380V là loại solid state relay (SSR), hay còn gọi là rơ le bán dẫn, dùng tín hiệu điều khiển để đóng/ngắt tải điện xoay chiều.

Khác với relay điện từ sử dụng tiếp điểm cơ khí, SSR sử dụng linh kiện bán dẫn để thực hiện quá trình đóng cắt. Nhờ đó, thiết bị có khả năng làm việc với tần suất đóng cắt cao, giảm hiện tượng phát sinh tia lửa điện và không tạo tiếng “tạch” khi chuyển trạng thái.

Model SSR-40AA thường được lựa chọn trong các hệ thống điều khiển cần đóng cắt tải AC từ tín hiệu điều khiển DC.

Thông số kỹ thuật SSR-40AA 40A 380V

Lưu ý: Thông số điện áp điều khiển và dải điện áp tải có thể khác nhau tùy nhà sản xuất/phiên bản SSR-40AA. Khi lựa chọn sản phẩm, nên kiểm tra thông số in trực tiếp trên thân relay hoặc datasheet của nhà cung cấp.

Ưu điểm của rơ le bán dẫn SSR-40AA 40A 380V

Đóng cắt nhanh và ổn định

SSR sử dụng linh kiện bán dẫn nên không phụ thuộc vào cơ cấu tiếp điểm cơ khí. Thiết bị phù hợp với những hệ thống cần đóng/ngắt tải thường xuyên.

Không phát sinh tiếng ồn cơ khí

Do không sử dụng tiếp điểm chuyển động, SSR-40AA hoạt động gần như không gây tiếng ồn cơ khí, thích hợp cho tủ điều khiển và dây chuyền tự động hóa.

Tuổi thọ cao

Không có tiếp điểm cơ khí bị mài mòn trong quá trình đóng cắt nên rơ le bán dẫn có thể đáp ứng tốt các ứng dụng yêu cầu tần suất chuyển mạch cao.

Điều khiển tải công suất lớn

Với dòng tải danh định lên đến 40A, SSR-40AA có thể được sử dụng để điều khiển nhiều loại tải AC trong công nghiệp. Tuy nhiên, dòng tải thực tế cần được lựa chọn phù hợp với điều kiện nhiệt độ, loại tải và khả năng tản nhiệt.

Ứng dụng của SSR-40AA 40A 380V

Rơ le bán dẫn DC-AC SSR-40AA 40A 380V được sử dụng trong nhiều hệ thống điện và tự động hóa như:

• Điều khiển thanh nhiệt, điện trở gia nhiệt.

• Máy sấy công nghiệp.

• Máy ép nhiệt.

• Máy đóng gói.

• Tủ điều khiển nhiệt độ.

• Hệ thống HVAC và điều khiển tải AC.

• Dây chuyền sản xuất tự động.

• Điều khiển motor hoặc tải AC phù hợp với đặc tính của SSR.

• Các hệ thống PLC cần điều khiển đóng/ngắt tải xoay chiều.

Đặc biệt, SSR thường được kết hợp với PLC, bộ điều khiển nhiệt độ, timer hoặc các mạch điều khiển tự động để thực hiện đóng cắt tải theo chương trình.

Hướng dẫn lựa chọn SSR-40AA phù hợp

Khi mua rơ le bán dẫn SSR-40AA 40A 380V, người dùng nên kiểm tra một số yếu tố quan trọng:

1. Điện áp điều khiển

Cần xác định điện áp đầu vào mà bộ điều khiển cung cấp, chẳng hạn 5VDC, 12VDC hoặc 24VDC, rồi lựa chọn SSR có mức điều khiển tương ứng.

2. Điện áp và dòng tải

Tải sử dụng phải nằm trong phạm vi điện áp và dòng điện mà SSR cho phép. Không nên lựa chọn relay chỉ dựa trên thông số “40A” mà bỏ qua điện áp tải và đặc tính thực tế của tải.

3. Khả năng tản nhiệt

Khi SSR dẫn dòng lớn, linh kiện bán dẫn sẽ phát sinh nhiệt. Vì vậy, với tải cao, nên sử dụng bộ tản nhiệt phù hợp và đảm bảo thông gió cho tủ điện.

4. Loại tải

Tải thuần trở như điện trở nhiệt thường dễ điều khiển hơn tải cảm như motor, contactor hoặc cuộn dây. Với tải có dòng khởi động lớn, cần tính toán dòng khởi động và chọn SSR phù hợp.

Cách sử dụng SSR-40AA an toàn

Để rơ le bán dẫn hoạt động ổn định và có tuổi thọ tốt, cần lưu ý:

• Đấu đúng cực đầu vào điều khiển và đầu ra tải theo sơ đồ của nhà sản xuất.

• Không để dòng tải vượt quá giới hạn cho phép.

• Sử dụng tản nhiệt khi SSR làm việc với dòng tải lớn.

• Siết chặt các đầu nối để hạn chế phát nhiệt tại điểm tiếp xúc.

• Lắp đặt trong môi trường khô ráo, sạch bụi và có khả năng thoát nhiệt.

• Ngắt nguồn điện trước khi đấu nối hoặc bảo trì.

• Với tải cảm hoặc tải có dòng khởi động cao, cần lựa chọn SSR dựa trên đặc tính tải thực tế.

So sánh SSR-40AA với relay cơ thông thường

Mua rơ le bán dẫn DC-AC SSR-40AA 40A 380V ở đâu?

Khi mua SSR-40AA 40A 380V, nên lựa chọn nhà cung cấp thiết bị điện công nghiệp có thông tin sản phẩm rõ ràng, thông số kỹ thuật đầy đủ và chính sách bảo hành minh bạch.

Trước khi đặt hàng, nên xác nhận các thông tin như dòng tải 40A, điện áp tải, điện áp điều khiển, loại tải và yêu cầu tản nhiệt để đảm bảo sản phẩm phù hợp với hệ thống.
