Giới thiệu chung về Rơ le bán dẫn DC-AC SSR-40DA 40A 380V
Rơ le bán dẫn SSR-40DA (Solid State Relay) là thiết bị đóng cắt điện tử không sử dụng tiếp điểm cơ khí, được thiết kế để dùng tín hiệu điện áp DC điều khiển tải AC. Với dòng tải danh định 40A, điện áp tải 24–380VAC và điện áp điều khiển phổ biến 3–32VDC, SSR-40DA được sử dụng rộng rãi trong hệ thống điều khiển nhiệt, máy móc công nghiệp, tủ điện và hệ thống tự động hóa.
Khác với relay điện từ thông thường, SSR-40DA đóng cắt tải bằng linh kiện bán dẫn nên không có tiếp điểm cơ khí, giúp giảm tiếng ồn, hạn chế hồ quang và phù hợp với những ứng dụng phải đóng/ngắt thường xuyên.

1. Đặc điểm của Rơ le bán dẫn SSR-40DASSR-40DA thuộc loại DC-AC, nghĩa là đầu vào nhận tín hiệu một chiều DC và đầu ra dùng để điều khiển tải xoay chiều AC. Model tiêu chuẩn có khả năng điều khiển tải trong khoảng 24–380VAC, dòng danh định 40A.
Một số đặc điểm nổi bật:
- Điện áp điều khiển thấp, thường 3–32VDC, dễ kết nối với PLC, bộ điều khiển nhiệt độ và các mạch điều khiển.
- Điều khiển tải AC lên tới 380VAC.
- Dòng tải danh định 40A.
- Không sử dụng tiếp điểm cơ khí nên hoạt động êm và không phát sinh tiếng đóng/ngắt như relay cơ.
- Nhiều phiên bản SSR-40DA sử dụng phương pháp Zero Cross, đóng cắt gần điểm điện áp AC qua 0 nhằm giảm nhiễu điện khi chuyển mạch. SparkFun
- Có khả năng cách ly giữa mạch điều khiển điện áp thấp và mạch tải điện áp cao.
- Thường có LED báo trạng thái đầu vào.
- Đấu nối bằng cọc vít, thuận tiện khi lắp đặt trong tủ điện.
2. Cấu tạo của SSR-40DA
SSR-40DA không sử dụng cuộn dây và tiếp điểm cơ khí như relay điện từ. Bên trong thường gồm các khối chức năng điện tử để nhận tín hiệu điều khiển, cách ly và đóng cắt tải.
Mạch đầu vào: tiếp nhận điện áp điều khiển DC từ PLC, bộ PID, vi điều khiển hoặc mạch điều khiển. Điện áp đầu vào thường nằm trong khoảng 3–32VDC.
Mạch cách ly quang: giúp cách ly phần điều khiển điện áp thấp với phần công suất AC, hạn chế ảnh hưởng của điện áp cao từ tải tới mạch điều khiển.
Mạch kích và Zero Cross: xác định thời điểm thích hợp để kích linh kiện công suất. Ở phiên bản Zero Cross, quá trình đóng tải được thực hiện gần điểm điện áp AC đi qua 0, qua đó giúp giảm nhiễu khi chuyển mạch.
Linh kiện bán dẫn công suất: thực hiện nhiệm vụ đóng/ngắt dòng điện cấp cho tải. Với SSR điều khiển AC, phần công suất thường dựa trên thyristor hoặc triac tùy thiết kế.
Đế kim loại tản nhiệt: mặt đáy SSR thường bằng kim loại để truyền nhiệt từ linh kiện công suất sang bộ tản nhiệt bên ngoài. Đây là phần quan trọng khi SSR hoạt động với tải lớn.
3. Thông số kỹ thuật SSR-40DA
| Thông số | Giá trị tham khảo |
|---|---|
| Model | SSR-40DA |
| Loại relay | Rơ le bán dẫn – Solid State Relay |
| Kiểu điều khiển | DC → AC |
| Số pha | 1 pha |
| Dòng tải danh định | 40A |
| Điện áp tải | 24–380VAC |
| Điện áp điều khiển | 3–32VDC |
| Phương pháp chuyển mạch | Zero Cross |
| Dòng kích | Khoảng 7.5mA tại 12VDC tùy phiên bản |
| Điện áp rơi khi ON | Khoảng 1.6V |
| Dòng rò khi OFF | Khoảng vài mA |
| Điện trở cách điện | ≥50MΩ tại 500VDC ở một số phiên bản |
| Độ bền điện môi | Trên 2.5kVAC ở một số phiên bản |
| Hiển thị | LED báo trạng thái |
| Đấu nối | Cọc vít |
| Lắp đặt | Bắt vít lên bề mặt/tản nhiệt |
Các thông số chi tiết có thể khác nhau đôi chút giữa các nhà sản xuất sử dụng cùng mã SSR-40DA. Ví dụ, tài liệu FOTEK ghi loại tiêu chuẩn 24–380VAC, đầu vào 3–32VDC và dòng 40A; một số phiên bản khác ghi đầu vào 4–32VDC.

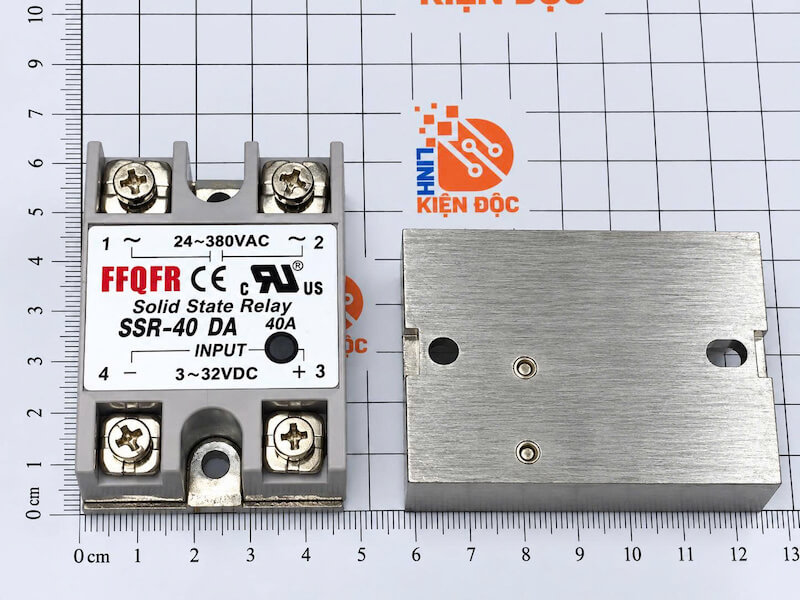

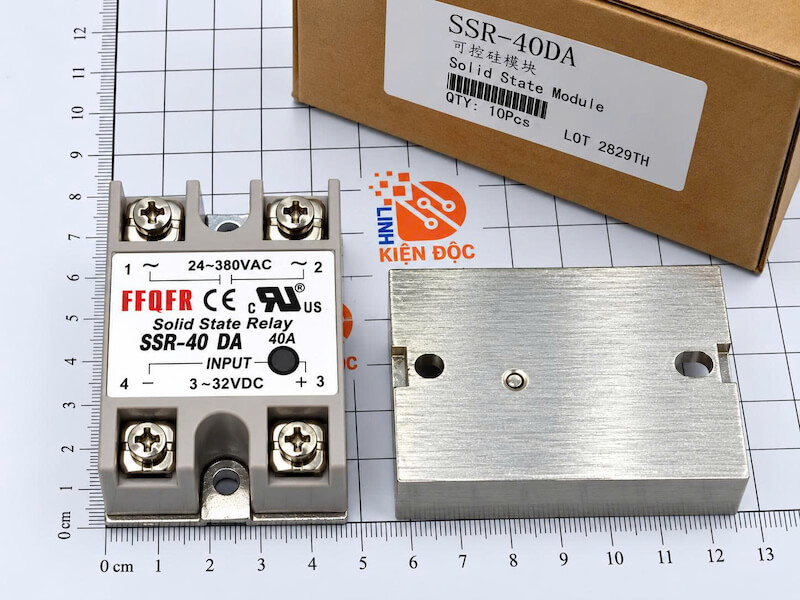

4. Kích thước SSR-40DA
SSR-40DA dạng phổ thông có kích thước thân khoảng:
62 × 45 × 23.5–24 mm (Dài × Rộng × Cao).
Khoảng cách tâm hai vị trí bắt vít thường khoảng 48 mm. Tuy nhiên kích thước thực tế có thể chênh lệch nhẹ tùy nhà sản xuất, vì SSR-40DA là mã được nhiều hãng sản xuất với kiểu vỏ tương tự nhau.
Thiết kế dạng hộp chữ nhật khá nhỏ gọn, phía trên bố trí các cọc vít đầu vào và đầu ra. Mặt đáy bằng kim loại được dùng để tiếp xúc với tấm hoặc khối tản nhiệt.
5. Ứng dụng của SSR-40DA 40A 380V
SSR-40DA đặc biệt phù hợp với các hệ thống cần đóng/ngắt tải AC thường xuyên. Các ứng dụng phổ biến gồm:
- Điều khiển điện trở gia nhiệt, thanh nhiệt, dây nhiệt.
- Điều khiển nhiệt độ trong lò sấy, lò nung, máy ép nhiệt.
- Máy đóng gói, máy hàn miệng túi và máy gia nhiệt công nghiệp.
- Điều khiển tải từ PLC.
- Kết hợp với bộ điều khiển nhiệt độ PID.
- Hệ thống điều khiển nhiệt cho máy ép nhựa.
- Thiết bị chế biến thực phẩm và máy sấy.
- Điều khiển đèn và một số tải AC phù hợp.
- Tủ điều khiển máy móc và dây chuyền tự động hóa.
SSR-40DA thường phù hợp nhất với tải điện trở/gia nhiệt. Một số nguồn cũng đề cập khả năng sử dụng với tải chiếu sáng hoặc động cơ công suất phù hợp, nhưng tải cảm có dòng khởi động và đặc tính chuyển mạch khác nên cần chọn SSR với hệ số dự phòng lớn hơn.
