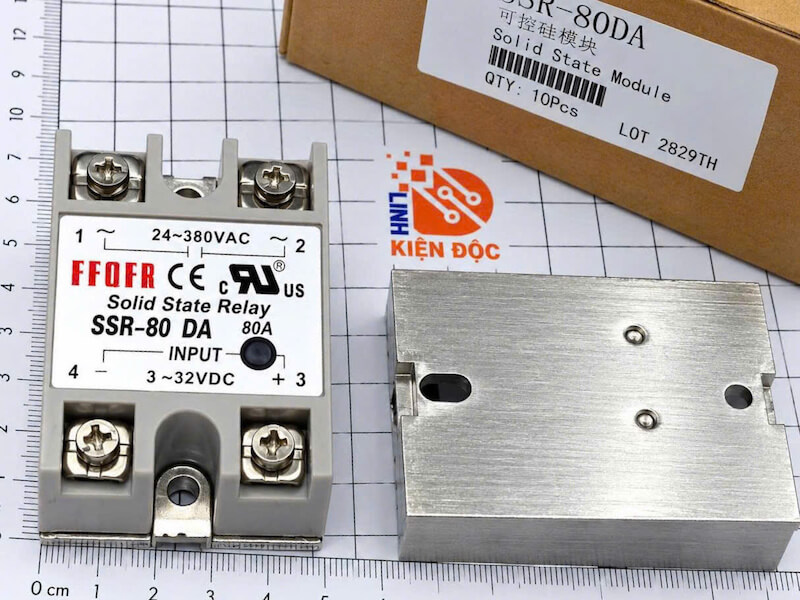

Rơ le bán dẫn DC-AC SSR-80DA 80A 380V

1. Giới thiệu chung về Rơ le bán dẫn SSR-80DA

SSR-80DA là rơ le bán dẫn (Solid State Relay – SSR) loại DC điều khiển AC, được sử dụng để đóng/ngắt tải điện xoay chiều công suất lớn thông qua tín hiệu điều khiển điện một chiều có công suất nhỏ.

SSR-80DA có dòng tải danh định 80A, điện áp tải phổ biến 24–380VAC và điện áp điều khiển đầu vào 3–32VDC. Nhờ đó, thiết bị có thể dễ dàng kết hợp với PLC, bộ điều khiển nhiệt độ PID, vi điều khiển và các hệ thống tự động hóa.

Khác với relay điện từ sử dụng cuộn dây và tiếp điểm cơ khí, SSR-80DA sử dụng linh kiện bán dẫn công suất và cách ly quang để thực hiện đóng/ngắt tải. Thiết kế này giúp relay hoạt động êm, không phát sinh tiếng đóng tiếp điểm và thích hợp với những hệ thống cần đóng/ngắt thường xuyên.

SSR-80DA đặc biệt phổ biến trong các hệ thống điều khiển điện trở gia nhiệt, lò nhiệt, máy ép nhiệt, máy đóng gói và hệ thống điều khiển nhiệt độ công nghiệp.

2. Đặc điểm của SSR-80DA

SSR-80DA có những đặc điểm chính như:

• Rơ le bán dẫn loại DC điều khiển AC.
• Dòng tải danh định lên tới 80A.
• Điện áp tải phổ biến 24–380VAC.
• Điện áp điều khiển 3–32VDC.
• Loại tải một pha.
• Thường sử dụng phương pháp đóng cắt Zero-Cross.
• Không có tiếp điểm cơ khí.
• Hoạt động gần như không gây tiếng ồn cơ khí.
• Tốc độ đóng/ngắt nhanh.
• Có cách ly quang giữa đầu vào và đầu ra.
• Có LED báo trạng thái điều khiển.
• Sử dụng cọc vít giúp đấu dây thuận tiện.
• Tuổi thọ đóng cắt cao khi sử dụng đúng điều kiện.
• Cần sử dụng tản nhiệt khi làm việc với tải dòng lớn.

Đối với phiên bản FOTEK SSR-80DA, thông số được công bố gồm đầu vào 3–32VDC, tải 24–380VAC, dòng tải 80A, zero-cross và điện áp rơi đầu ra tối đa khoảng 1.6V.

3. Cấu tạo của Rơ le bán dẫn SSR-80DA

SSR-80DA thường được cấu tạo từ các bộ phận chính sau:

Mạch đầu vào DC: tiếp nhận tín hiệu điều khiển 3–32VDC từ PLC, PID, vi điều khiển hoặc các thiết bị điều khiển khác.

Bộ cách ly quang: thực hiện truyền tín hiệu điều khiển nhưng vẫn tạo sự cách ly điện giữa mạch điều khiển điện áp thấp và mạch tải AC.

Mạch kích: nhận tín hiệu từ bộ cách ly quang và điều khiển phần tử bán dẫn công suất.

Linh kiện bán dẫn công suất: thường sử dụng SCR hoặc TRIAC tùy thiết kế để thực hiện đóng/ngắt dòng điện xoay chiều.

Mạch Zero-Cross: ở các phiên bản zero-cross, mạch điều khiển cho SSR đóng gần thời điểm điện áp AC đi qua điểm 0, giúp giảm nhiễu điện và hạn chế xung dòng khi đóng tải điện trở.

Đế kim loại tản nhiệt: phần đáy SSR được làm bằng kim loại để truyền nhiệt từ linh kiện công suất bên trong sang bộ tản nhiệt bên ngoài.

4. Thông số kỹ thuật SSR-80DA

Thông số	Giá trị tham khảo
Model	SSR-80DA
Loại	Solid State Relay
Kiểu điều khiển	DC điều khiển AC
Số pha	1 pha
Điện áp điều khiển	3–32VDC
Điện áp tải	24–380VAC
Dòng tải danh định	80A
Kiểu chuyển mạch	Zero-Cross phổ biến
Cách ly	Cách ly quang
Điện áp rơi khi ON	Tối đa khoảng 1.6V tùy phiên bản
Dòng rò khi OFF	Khoảng ≤5mA ở một số phiên bản
Thời gian đóng/ngắt	Khoảng ≤10ms tùy phiên bản
Điện trở cách điện	≥50MΩ ở một số phiên bản
Điện áp cách điện	Khoảng 2500VAC tùy phiên bản
Hiển thị trạng thái	LED
Đấu nối	Cọc vít
Lắp đặt	Bắt vít lên bề mặt/tản nhiệt
Tản nhiệt tích hợp	Thường không
Kiểu tải	AC

Thông số giữa các SSR-80DA của những nhà sản xuất khác nhau có thể chênh lệch. Ví dụ, một số phiên bản được sản xuất với đầu ra lên tới 480VAC, vì vậy khi thay thế cần kiểm tra thông tin trực tiếp trên thân SSR.

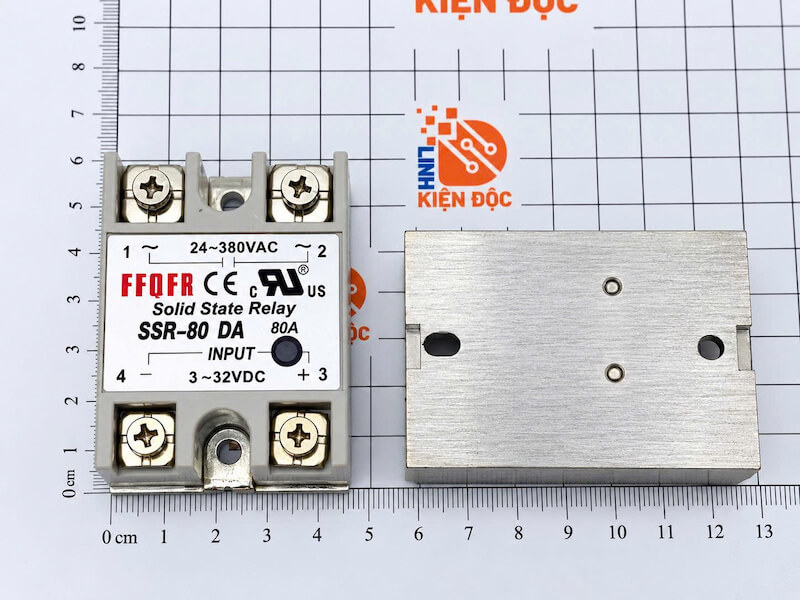

5. Kích thước Rơ le SSR-80DA

Kích thước SSR-80DA thay đổi nhẹ tùy theo nhà sản xuất. Phiên bản FOTEK có kích thước khoảng:

• Chiều cao: 60mm.
• Chiều rộng: 45mm.
• Chiều sâu: 22.5mm.

Một số SSR-80DA phổ thông khác có kích thước khoảng 62.5 × 45 × 26mm hoặc xấp xỉ 63 × 45.5 × 25.5mm.

Do đó, nếu cần thiết kế tủ điện, khoan lỗ bắt vít hoặc lựa chọn tản nhiệt, nên kiểm tra kích thước thực tế của đúng SSR đang sử dụng.

6. Ứng dụng của Rơ le bán dẫn SSR-80DA

SSR-80DA được sử dụng trong nhiều thiết bị và hệ thống như:

• Điều khiển điện trở gia nhiệt.
• Lò sấy công nghiệp.
• Lò nhiệt.
• Máy ép nhiệt.
• Máy sấy.
• Máy đóng gói.
• Máy ép nhựa.
• Máy đùn nhựa.
• Hệ thống gia nhiệt công nghiệp.
• Bộ điều khiển nhiệt độ PID.
• Tủ điều khiển PLC.
• Hệ thống tự động hóa.
• Điều khiển đèn AC công suất lớn.
• Máy móc sản xuất công nghiệp.
• Các tải AC cần đóng/ngắt thường xuyên.

SSR-80DA đặc biệt phù hợp với tải điện trở như thanh nhiệt, điện trở đốt nóng và hệ thống gia nhiệt. Với động cơ, máy biến áp hoặc tải cảm khác, cần tính đến dòng khởi động rất lớn và chọn SSR có hệ số dự phòng phù hợp.
