S29JL064H70TFIKO, S29JL064H70TFIK0 IC Chức Năng TSSOP-48

Giới thiệu về IC SFH6720

SFH6720 là bộ ghép quang tốc độ cao 5,0 Mb/giây kênh đơn bao gồm diode phát hồng ngoại GaAlAs, được ghép quang học với bộ dò quang tích hợp. Bộ dò kết hợp một tầng Schmitt-Trigger để cải thiện khả năng miễn nhiễu. Một lá chắn Faraday cung cấp khả năng miễn nhiễu chế độ chung là 1000 V/μs ở VCM = 50 V đối với SFH6720T. SFH6720T sử dụng gói SOIC-8A tiêu chuẩn công nghiệp.

Đặc trưng kỹ thuật

• Tốc độ dữ liệu 5,0 Mb/giây (2,5 Mb/giây khi quá nhiệt)
• Bộ đệm
• Điện áp thử nghiệm cách ly, 3000 VRMS trong 1,0 giây
• Tương thích với TTL, LSTTL và CMOS
• Tấm chắn bên trong cho khả năng miễn nhiễm xung đột chế độ chung rất cao
• Phạm vi điện áp cung cấp rộng (4,5 đến 15 V)
• Dòng điện đầu vào thấp (1,6 mA đến 5,0 mA)
• Được chỉ định từ 0 °C đến 85 °C

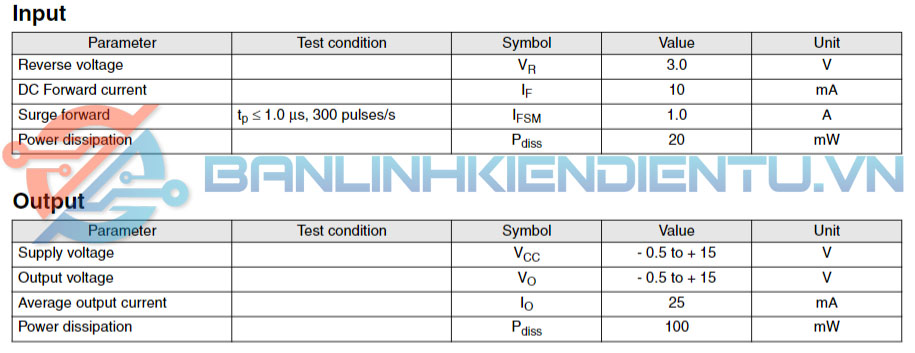

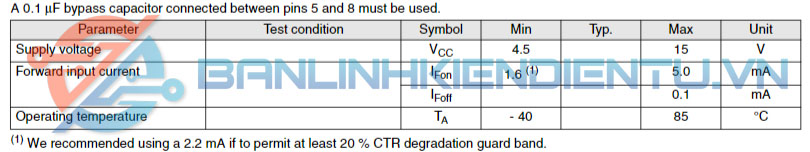

Thông số kỹ thuật

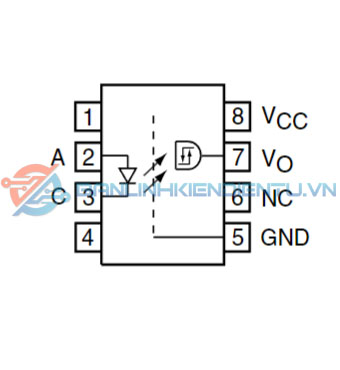

Sơ đồ chân

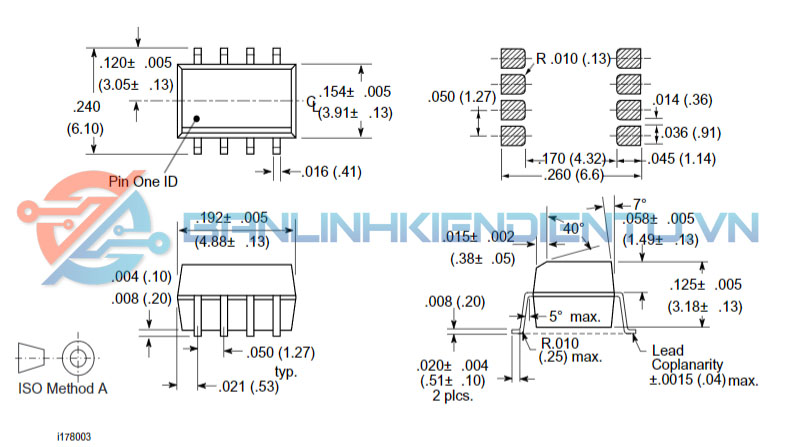

Kích thước IC SFH6720

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet SFH6720
