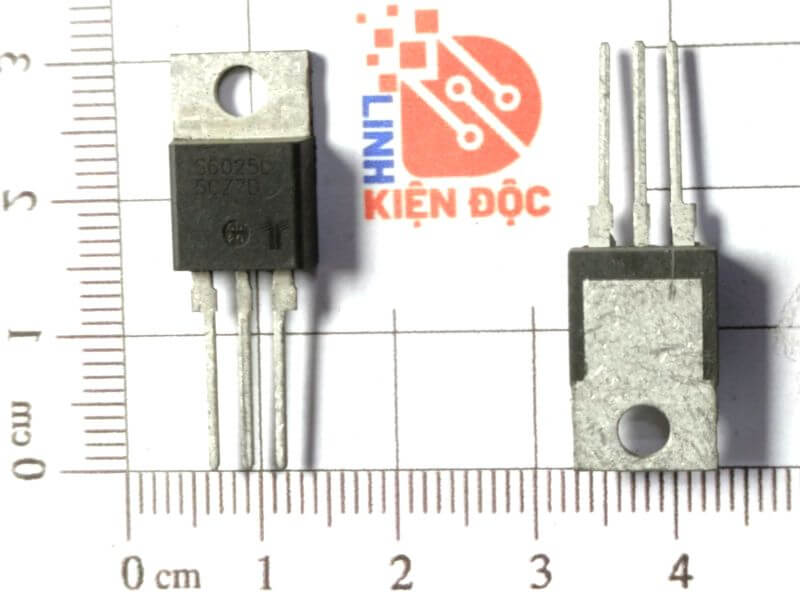

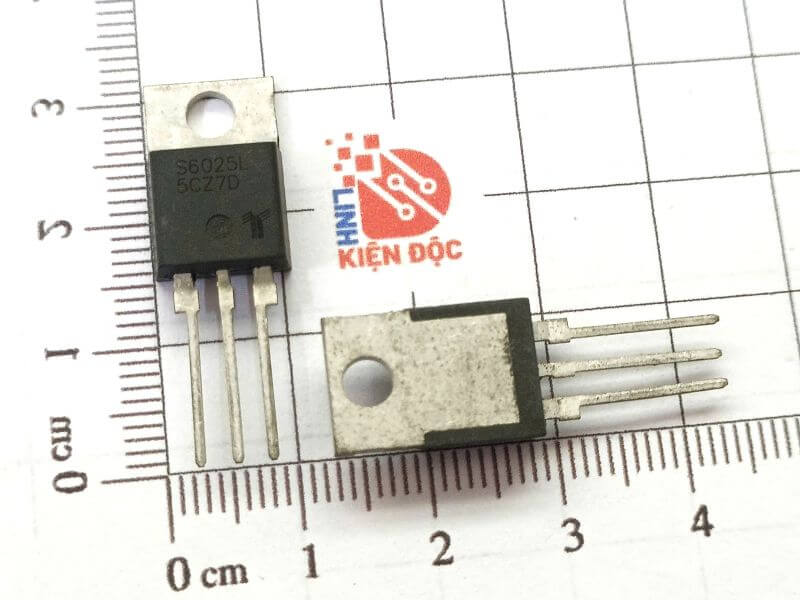

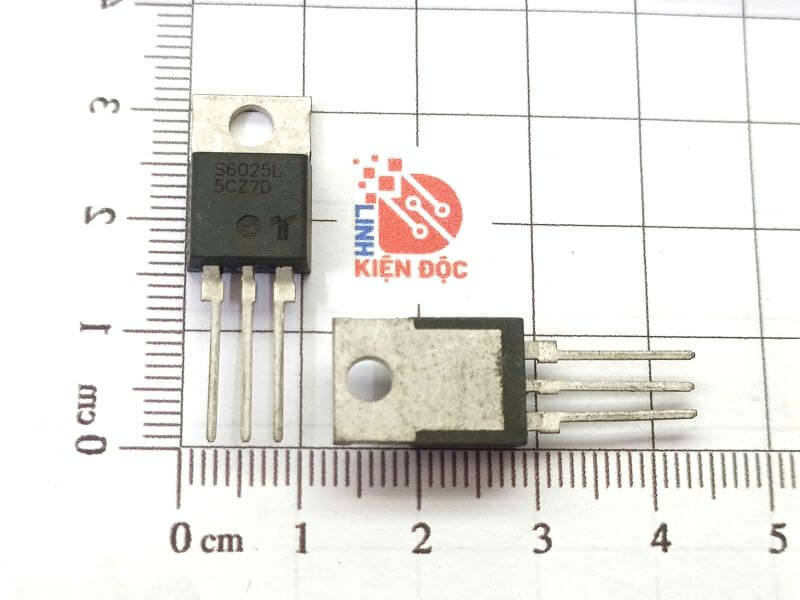

S6025L Thyristor 25A/600V TO-220

Giới thiệu về S6025L

S6025L là một thyristor SCR (Silicon Controlled Rectifier) có khả năng điều khiển dòng điện công suất cao, với dòng điện định mức 25A và điện áp chịu đựng 600V. Được đóng gói trong dạng TO-220, nó phù hợp với các ứng dụng yêu cầu đóng ngắt và điều chỉnh điện năng trong các hệ thống công nghiệp và điện tử công suất.

Đặc điểm chính của S6025L

• Dòng điện định mức: 25A, thích hợp cho các ứng dụng có dòng điện vừa và lớn.
• Điện áp chịu đựng: 600V, đủ để sử dụng trong các ứng dụng điện áp trung bình.
• Đóng gói dạng TO-220: Loại đóng gói này phổ biến trong các thiết bị bán dẫn công suất với khả năng tản nhiệt tốt và dễ dàng lắp đặt.
• Khả năng điều khiển dễ dàng: Thyristor có thể được kích hoạt bằng một dòng điện nhỏ qua cổng điều khiển, giúp điều khiển dòng lớn trên tải.

Ứng dụng của S6025L

• Chỉnh lưu có điều khiển: Sử dụng trong các bộ nguồn chỉnh lưu có điều khiển dòng điện.
• Điều khiển điện năng: Thích hợp trong các mạch điều khiển công suất như đèn, thiết bị sưởi, và động cơ.
• Bộ điều khiển tốc độ động cơ: Dùng trong các hệ thống điều chỉnh tốc độ động cơ DC hoặc AC.
• Hệ thống điều khiển công nghiệp: Thích hợp cho các ứng dụng điều khiển công nghiệp yêu cầu đóng ngắt nhanh và chính xác.
• Thiết bị bảo vệ: Được dùng trong các hệ thống bảo vệ quá dòng và quá áp.

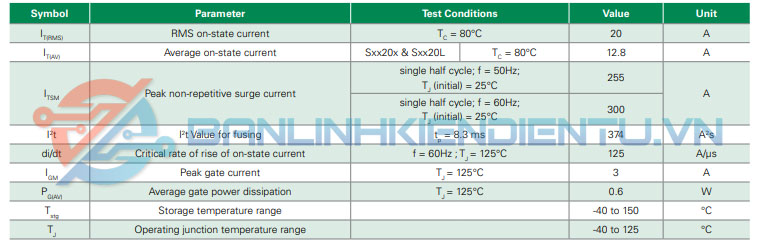

Thông số kỹ thuật của S6025L

• Dòng điện định mức (IT(RMS)): 25A
• Điện áp chịu đựng (VDRM/VRRM): 600V
• Dòng kích hoạt cổng (IGT): 50mA
• Điện áp rơi trên thyristor (VTM): 1.5V
• Thời gian tắt (tq): 100 µs
• Nhiệt độ hoạt động: -40°C đến +125°C
• Kiểu đóng gói: TO-220

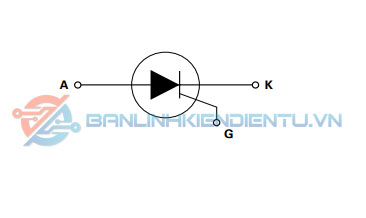

Sơ đồ cấu tạo S6025L

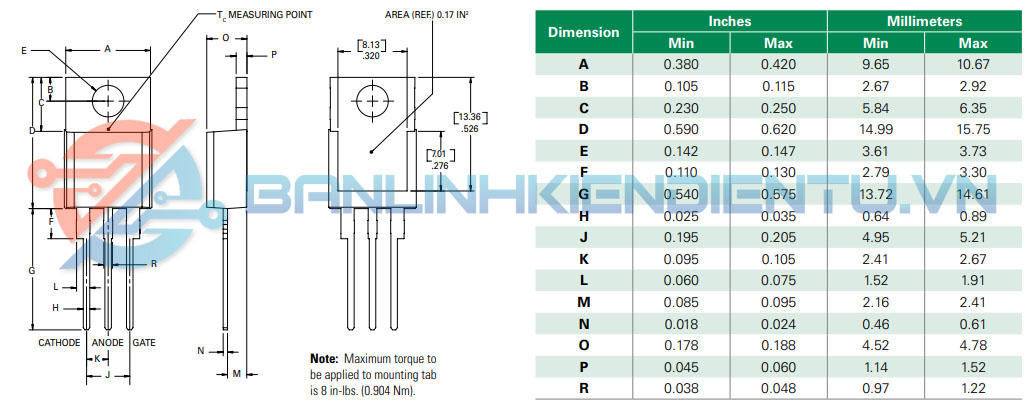

Kích thước S6025L

Xem thêm: Nhiều sản phẩm Thyristor tại đây

Datasheet S6025L
