S8050 Transistor NPN 0.5A/40V TO-92 thường

banlinhkiendientu.com là đơn vị chuyên cung cấp Transistor S8050, với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Giới thiệu S8050

S8050 là một transistor NPN thường được sử dụng. Transistor này được thiết kế để khuếch đại âm thanh và nhiều mục đích sử dụng chung trong các mạch điện tử, như các ứng dụng công tắc. Dòng điện cực góp của nó là 0,7A hoặc 700mA nên nó có thể cho phép dòng điện tối đa là 700mA đi qua chân góp và chân phát của nó. Do đó, chúng ta chỉ có thể điều khiển tải trong giới hạn 700mA. Điện áp tối đa mà transistor này có thể cho phép qua chân góp và chân phát của nó là 20V, do đó bạn chỉ có thể sử dụng transistor này trong các mạch hoạt động dưới 20V. Giá trị độ lợi thông thường của transistor này là 110 và giá trị độ lợi tối đa là 400. Giá trị độ lợi tối đa cho biết độ khuếch đại tối đa của tín hiệu bạn có thể đạt được từ transistor trong mạch điện tử.

Đặc trưng S8050

• Loại gói: TO-92
• Loại transistor: NPN
• Dòng cực góp tối đa (IC): 0,7A hoặc 700mA
• Điện áp cực góp – cực phát tối đa (VCE): 20V
• Điện áp cực góp – cực gốc tối đa (VCB): 30V
• Điện áp cực gốc – cực phát tối đa (VBE): 5V
• Tiêu tán cực góp tối đa (Pc): 1W
• Tần số chuyển tiếp tối đa (fT): 100 MHz
• Độ lợi dòng điện DC tối thiểu và tối đa (hFE): 40-400
• Nhiệt độ bảo quản và hoạt động phải là: -65 đến +150 độ C.

Ứng dụng S8050

• Bộ khuếch đại class B
• Mạch đẩy kéo
• Công tắc cho tải nhỏ
• Khuếch đại tín hiệu độ lợi thấp thành độ lợi cao

Xem thêm: Các sản phẩm Transistor khác

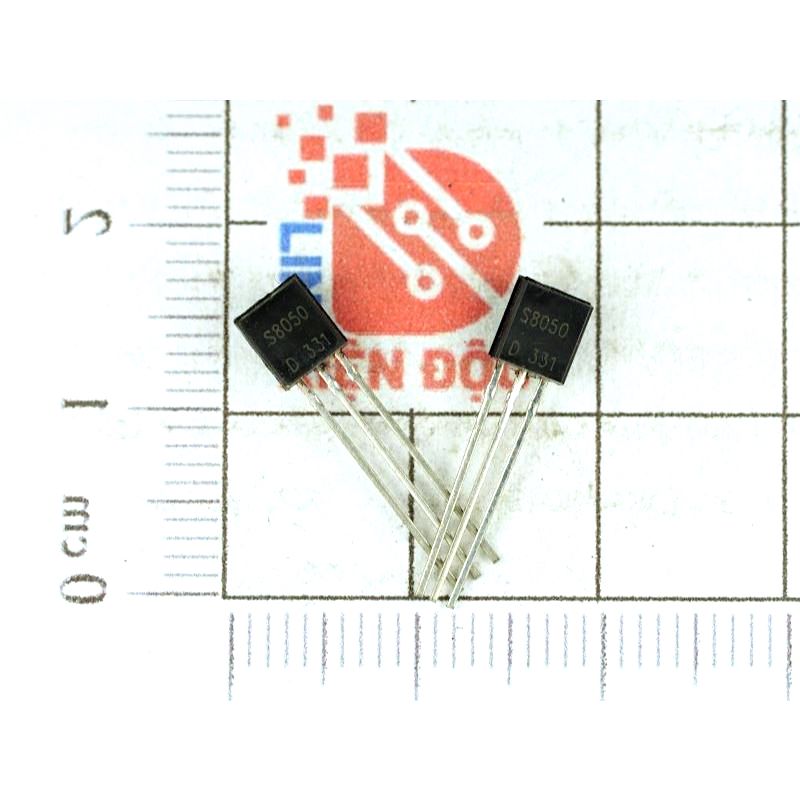

Hình ảnh thực tế của S8050

Thông số kỹ thuật S8050

Sơ đồ chân S8050

Datasheet S8050
