1. Giới thiệu PWB200A40

• SanRex (thuộc Sansha / SanRex Electric) là hãng Nhật Bản chuyên sản xuất linh kiện bán dẫn công suất như thyristor, SCR module, IGBT module, diode cầu chỉnh lưu, v.v.

• PWB200A40 / PWB200AA40 là module thyristor 3 pha (three-phase rectifier / thyristor module) được dùng để chỉnh lưu AC sang DC trong các hệ thống công suất lớn.

• Module này cho phép dòng tải cao, chịu đựng dòng xung lớn, phù hợp lắp trong các thiết bị công nghiệp như máy hàn, bộ nguồn công suất lớn, biến tần, UPS, hệ thống điều khiển công suất, v.v.

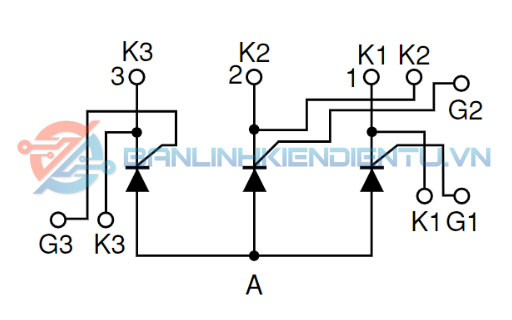

2. Cấu tạo & kết nối của PWB200A40

Một module PWB200A40 thường có các đặc điểm cấu tạo sau:

• Bên trong gồm 3 thyristor (SCR) được xếp theo cấu hình nối cầu cho 3 pha, để thực hiện chỉnh lưu 3 pha sang DC.

• Thân module được gắn vào đế kim loại, module có lỗ bắt vít (screw / chassis mount) để gắn tản nhiệt.

• Kết nối A-com (3 cái) — tức 3 đầu Anode được nối chung (common), và các cathode của từng thyristor ra ra các pha riêng biệt.

• Có gate (cổng) để kích dẫn mỗi thyristor. Có thông số dòng kích (Igt) trong datasheet.

• Module không cách điện (non-isolated) – đế module là cực chung (common anode).

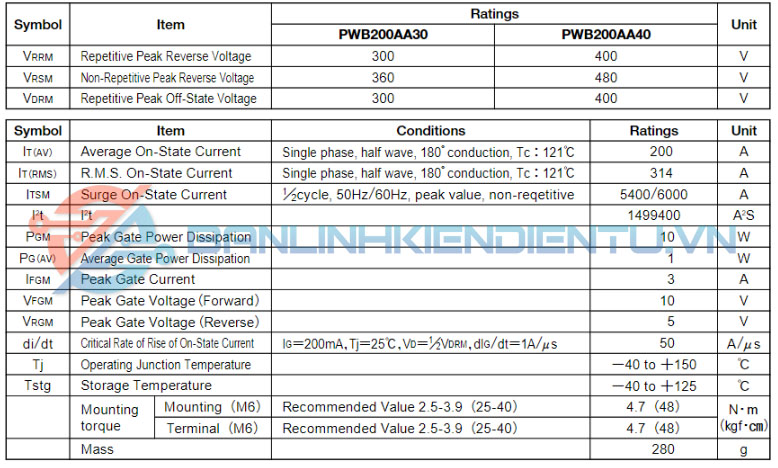

3. Thông số kỹ thuật của PWB200A40

Dưới đây là các thông số quan trọng từ datasheet SanRex:

Ngoài ra module có đặc điểm:

• Kiểu gắn: Screw / Chassis mount

• Hoạt động trong khoảng nhiệt độ từ –40°C đến +150°C (junction).

4. Chức năng của PWB200A40

Module SanRex PWB200A40 có các chức năng chính:

• Chỉnh lưu 3 pha AC sang DC, dùng trong hệ thống công suất 3 pha.

• Cung cấp dòng DC lớn cho tải như động cơ, máy hàn, ắc quy, bộ điều khiển công suất.

• Dùng trong cấu trúc mạch điều khiển công suất, nơi cần xử lý dòng cao và điện áp cao.

• Sử dụng trong hệ thống chỉnh điện áp đầu ra, tải DC từ nguồn 3 pha.

5. Ứng dụng thực tế của PWB200A40

Một số ứng dụng cụ thể mà PWB200A40 thường được dùng:

• Nguồn DC công nghiệp, bộ lọc tổng DC bus.

• Máy hàn công nghiệp (welding rectifier modules)

• Inverter / biên tần 3 pha.

• UPS công nghiệp.

• Cung cấp nguồn cho thiết bị điện công suất cao.

6. Lưu ý thiết kế & sử dụng PWB200A40

• Tản nhiệt tốt: Vì module chịu dòng cao và tổn thất nhiệt, bạn cần dùng heatsink / tấm nhôm với khả năng làm mát tốt.

• Đảm bảo điện áp dư: Mặc dù định mức là 400V, nên chọn có biên độ hơi lớn hơn nếu hệ thống có dao động cao hoặc tồn áp xung.

• Điều khiển gate: Đảm bảo dòng kích dẫn (gate) phù hợp (≥ 150 mA) và dạng xung đúng mức.

• Chống dV/dt hợp lý: Nếu tốc độ thay đổi điện áp quá cao, thyristor có thể vô tình dẫn; cần đặt điện trở hoặc snubber (RC) để kiểm soát dV/dt.

• Kiểm tra điện áp ngược & chuyển mạch: tuân theo VRRM, VDRM giới hạn.

• Bảo vệ quá dòng: nên dùng cầu chì, bộ bảo vệ dòng xung để tránh module bị hỏng khi dòng vượt mức xung cho phép.

• Chú ý mối tiếp đất / cách điện: module không cách điện nên cần đảm bảo an toàn điện cho tấm gắn và nền kim loại.

• Khởi động / bật tải: thiết kế ramp-up, tránh việc đóng tải đột ngột gây xung dòng cao.

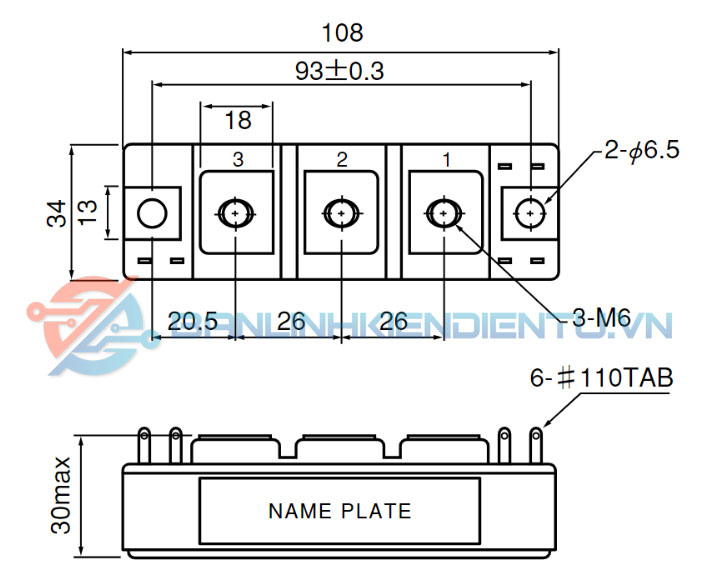

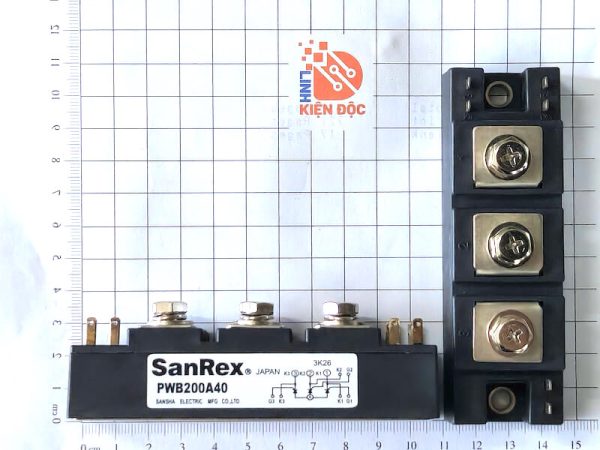

7. Kích thước module SanRex 200A

• Dài: ~106 mm

• Rộng: ~62 mm

• Cao: ~30–35 mm

• Kiểu gắn: Screw Mount, bắt vít xuống tản nhiệt, có các lỗ bắt M5/M6.





Xem thêm: các dòng diode chỉnh lưu khác tại đây

Datasheet Diode PWB200A40:
