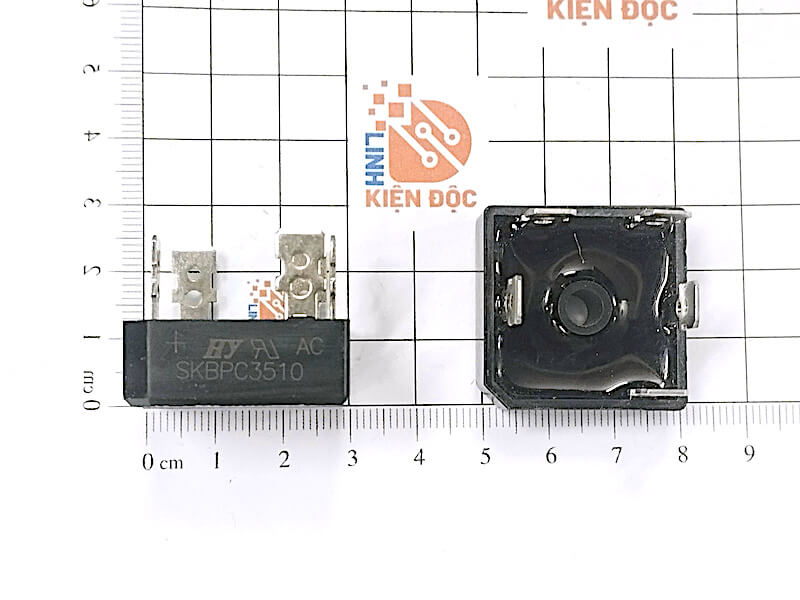

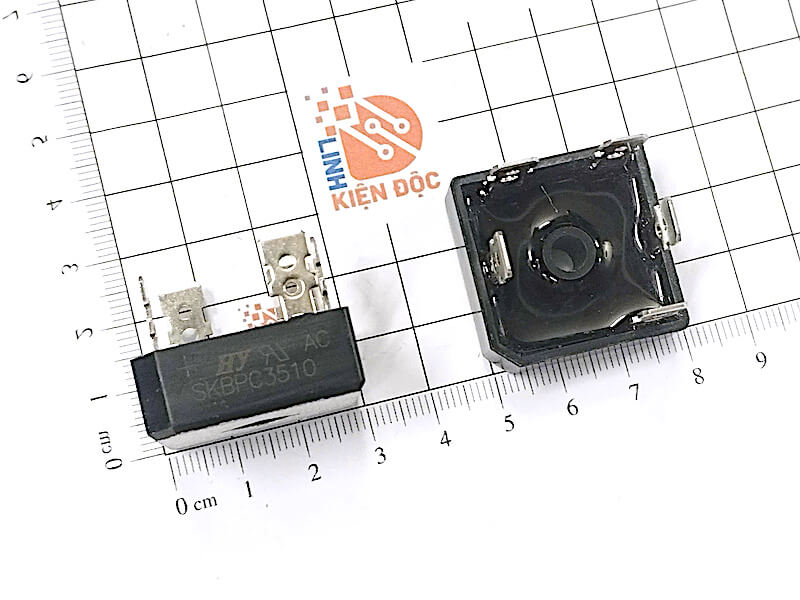

SKBPC3510 Diode cầu chỉnh lưu 35A 1000V – Cầu diode công suất chuyển đổi AC sang DC

SKBPC3510 Diode cầu chỉnh lưu 35A 1000V là linh kiện chỉnh lưu công suất dùng để chuyển đổi dòng điện xoay chiều AC thành dòng điện một chiều DC. Sản phẩm thuộc nhóm cầu diode công suất lớn, có khả năng chịu dòng chỉnh lưu 35A và điện áp ngược lên tới 1000V, phù hợp cho các bộ nguồn, thiết bị điện công nghiệp, máy hàn, bộ sạc, biến tần và nhiều mạch điện tử công suất.

Các datasheet của dòng SKBPC/KBPC3510 xác nhận mức 35A – 1000V, đồng thời cho biết linh kiện có khả năng chịu dòng xung lớn và được thiết kế để tản nhiệt qua phần vỏ/đế khi lắp đặt phù hợp.

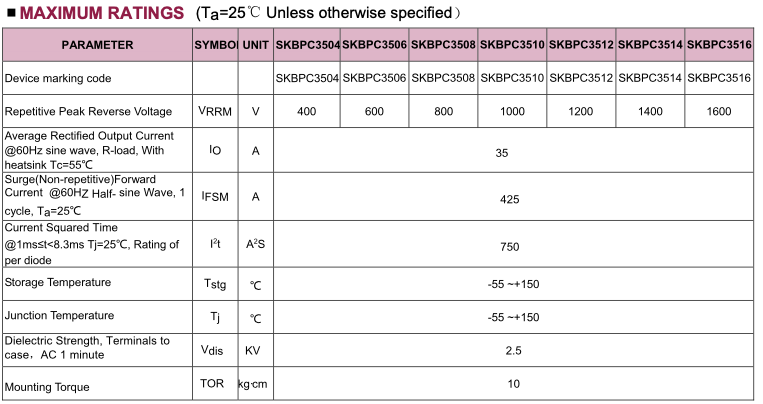

Thông số kỹ thuật SKBPC3510 35A 1000V

Một datasheet KBPC3510 35A/1000V công bố VRRM 1000V, VRMS 700V, dòng chỉnh lưu trung bình 35A tại Tc=55°C, IFSM 400A và VF khoảng 1.1V trên mỗi phần tử ở 17.5A.

Lưu ý: SKBPC3510 được nhiều nhà sản xuất cung cấp nên kích thước, kiểu chân, điện trở nhiệt và một số thông số phụ có thể khác nhau. Khi thiết kế sát giới hạn công suất cần kiểm tra datasheet của đúng hãng sản xuất trên linh kiện thực tế.

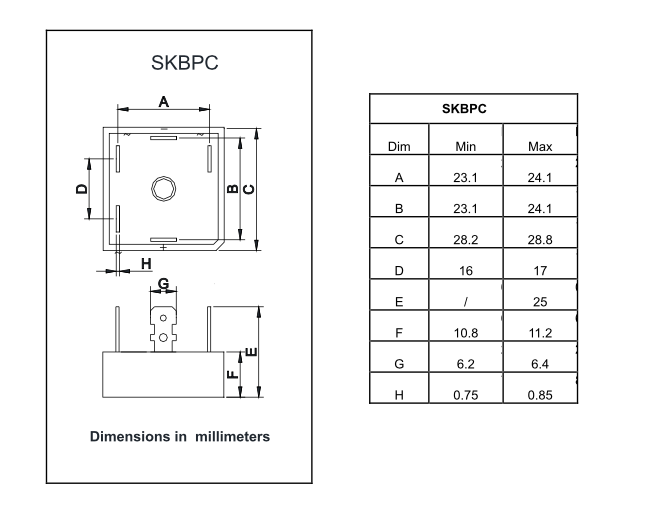

Kích thước của Diode cầu SKBPC3510

Công dụng của Diode cầu SKBPC3510

Công dụng quan trọng nhất của SKBPC3510 là thực hiện quá trình chỉnh lưu toàn sóng, biến nguồn AC thành nguồn DC để cung cấp cho các tầng mạch phía sau.

Bên trong linh kiện là hệ thống diode được bố trí theo cấu hình cầu. Hai đầu AC được kết nối với nguồn xoay chiều, còn hai cực + và – cung cấp điện áp DC sau chỉnh lưu.

Một mạch nguồn cơ bản có thể hoạt động theo cấu trúc:

Nguồn AC → SKBPC3510 → DC dạng xung → Tụ lọc → DC Bus/Tải

Nhờ tích hợp cầu diode trong một module, SKBPC3510 giúp mạch gọn hơn và thuận tiện hơn so với sử dụng nhiều diode công suất rời.

Chức năng chính của SKBPC3510

Chỉnh lưu toàn sóng AC sang DC

Đây là chức năng cơ bản nhất của SKBPC3510. Trong một cầu chỉnh lưu một pha thông thường, 4 diode được bố trí sao cho ở mỗi bán kỳ của nguồn AC sẽ có một cặp diode dẫn.

Khi điện áp AC đổi chiều, cặp diode dẫn cũng thay đổi nhưng chiều dòng điện qua tải vẫn được giữ nguyên.

Nhờ đó, cả bán kỳ dương và bán kỳ âm của nguồn AC đều được tận dụng để tạo điện áp DC ở đầu ra.

Datasheet dòng KBPC3510 xác nhận cấu trúc cầu chỉnh lưu một pha sử dụng bốn diode và các đầu ra +, -, ~, ~.

Chịu dòng chỉnh lưu lên đến 35A

SKBPC3510 thuộc nhóm cầu diode công suất cao với dòng chỉnh lưu danh định 35A trong điều kiện thử nghiệm được datasheet quy định.

Mức dòng này giúp sản phẩm phù hợp với các thiết bị yêu cầu công suất cao hơn nhiều so với các cầu diode 1A, 5A, 10A hoặc 25A thông thường.

Tuy nhiên, 35A không có nghĩa linh kiện có thể hoạt động liên tục ở 35A trong mọi điều kiện. Khả năng tải thực tế phụ thuộc rất lớn vào nhiệt độ vỏ, tản nhiệt, dạng tải, dòng nạp tụ và phương pháp lắp đặt.

Chịu điện áp ngược cao 1000V

SKBPC3510 có điện áp ngược lặp lại cực đại VRRM 1000V. Một số datasheet cùng dòng cũng công bố điện áp RMS tương ứng khoảng 700V và điện áp chặn DC 1000V.

Khả năng chịu điện áp cao là lý do loại cầu diode này được sử dụng rộng rãi trong các bộ nguồn công suất và các mạch cần chỉnh lưu điện áp AC tương đối cao.

Điện áp 1000V trên SKBPC3510 có ý nghĩa gì?

1000V không phải điện áp đầu ra của cầu diode.

Đây là thông số liên quan đến khả năng chịu điện áp ngược cực đại của linh kiện.

Điện áp DC đầu ra phụ thuộc vào điện áp AC đầu vào và cấu trúc mạch phía sau.

Nếu sử dụng cầu diode với tụ lọc lớn, về lý tưởng điện áp DC không tải có thể gần:

VDC ≈ VAC × 1.414 − điện áp rơi trên đường diode

Ví dụ với nguồn 220VAC:

220 × 1.414 ≈ 311VDC

Sau khi xét điện áp rơi trên cầu diode và điều kiện tải, giá trị thực tế sẽ thay đổi.

Vì vậy, thông số 1000V của SKBPC3510 không có nghĩa cầu diode tạo ra 1000VDC.

SKBPC3510 có dùng để chỉnh lưu điện 220VAC không?

Về định mức điện áp của linh kiện, phiên bản SKBPC3510 1000V có dư địa điện áp cao hơn đáng kể so với đỉnh của điện lưới 220–230VAC, vốn khoảng 311–325V.

Do đó, cầu chỉnh lưu 1000V thuộc nhóm thường được dùng trong các tầng chỉnh lưu đầu vào của nhiều thiết bị nguồn điện lưới.

Tuy nhiên, việc một cầu diode có định mức 1000V không tự động khiến toàn bộ mạch an toàn để đấu trực tiếp 220VAC. Thiết kế còn phải đáp ứng yêu cầu về cầu chì, chống xung, khoảng cách cách điện, dây dẫn, tụ DC bus, tản nhiệt, nối đất và an toàn điện.

Khả năng chịu dòng xung của SKBPC3510

Một đặc điểm đáng chú ý của dòng KBPC3510 là khả năng chịu dòng xung thuận không lặp lại khoảng 400A trong xung nửa chu kỳ 8.3ms theo điều kiện datasheet.

Thông số này đặc biệt quan trọng trong mạch nguồn sử dụng tụ lọc dung lượng lớn.

Khi vừa bật nguồn, tụ DC bus chưa được nạp điện và có thể hút một dòng tức thời rất lớn qua cầu diode. Đây gọi là inrush current – dòng khởi động/dòng nạp ban đầu.

Khả năng chịu dòng xung cao giúp cầu diode chịu được những xung dòng ngắn trong giới hạn thiết kế, nhưng không có nghĩa linh kiện có thể chịu liên tục dòng 400A.

Sơ đồ chân SKBPC3510

Cầu chỉnh lưu một pha thông thường có bốn cực:

~ : AC Input

~ : AC Input

+ : DC Positive

– : DC Negative

Hai đầu AC được nối với nguồn xoay chiều. Sau quá trình chỉnh lưu, điện áp DC được lấy tại cực + và –.

Khi thay thế linh kiện, cần kiểm tra trực tiếp ký hiệu được dập/in trên thân SKBPC3510, vì không nên suy đoán thứ tự chân chỉ dựa vào hình dáng bên ngoài.

Nguyên lý hoạt động của SKBPC3510

Trong bán kỳ thứ nhất của điện áp AC, một cặp diode bên trong cầu được phân cực thuận và dẫn điện. Dòng điện đi qua tải theo một chiều xác định.

Khi điện áp AC đảo chiều ở bán kỳ tiếp theo, hai diode còn lại dẫn. Mặc dù cực tính của nguồn AC đã thay đổi nhưng dòng điện qua tải vẫn chạy theo cùng một chiều.

Kết quả là điện áp AC hai chiều được biến thành DC dạng xung toàn kỳ.

Nếu muốn tạo nguồn DC bằng phẳng hơn, người ta thường mắc thêm tụ điện sau cầu:

AC → SKBPC3510 → Tụ lọc → DC

Trong nguồn xung:

220VAC → Cầu chì/EMI/chống xung → SKBPC3510 → Tụ DC Bus → Tầng công suất

Ứng dụng của Diode cầu SKBPC3510

Với định mức 35A – 1000V, SKBPC3510 thường phù hợp với các hệ thống chỉnh lưu công suất như nguồn điện công nghiệp, bộ nguồn AC-DC, bộ sạc công suất lớn, nguồn cho động cơ DC, thiết bị tự động hóa, UPS, biến tần, máy hàn điện tử và các bộ nguồn công suất.

Trong biến tần hoặc nguồn xung công suất, cầu diode có thể đảm nhiệm nhiệm vụ tạo DC bus trước khi điện áp DC được đưa đến tầng IGBT/MOSFET để chuyển đổi tiếp.

Trong bộ sạc hoặc nguồn DC truyền thống, SKBPC3510 có thể được đặt sau biến áp để chỉnh lưu điện áp thứ cấp AC thành DC.

SKBPC3510 có cần tản nhiệt không?

Có, đặc biệt khi hoạt động ở dòng lớn.

Ở một cầu chỉnh lưu toàn sóng, trong mỗi bán kỳ dòng tải thường đi qua hai diode nối tiếp. Vì diode có điện áp rơi thuận nên cầu chỉnh lưu sẽ sinh nhiệt.

Ví dụ minh họa, nếu mỗi diode có điện áp rơi khoảng 1V thì đường dẫn qua hai diode có thể mất khoảng 2V. Với dòng 20A, công suất tổn hao tức thời có thể ở mức hàng chục watt.

Datasheet KBPC3510 công bố điện áp thuận khoảng 1.1V trên mỗi phần tử tại dòng thử 17.5A, đồng thời hướng dẫn bắt cầu xuống tấm tản nhiệt và sử dụng vật liệu dẫn nhiệt để tăng hiệu quả truyền nhiệt.

Vì vậy, khi sử dụng ở công suất cao, không nên chỉ bắt SKBPC3510 lên PCB rồi cho chạy gần 35A mà không đánh giá nhiệt.

Dòng 35A có phải dòng mà SKBPC3510 luôn chịu được không?

Không. Thông số 35A là dòng chỉnh lưu trung bình tối đa trong điều kiện datasheet quy định.

Một datasheet KBPC3510 ghi 35A tại nhiệt độ vỏ Tc = 55°C, với linh kiện được gắn trên tấm nhôm theo điều kiện thử. Datasheet cũng yêu cầu giảm dòng khoảng 20% với tải điện dung trong điều kiện được nêu.

Điều này rất quan trọng vì các bộ nguồn sử dụng tụ lọc lớn tạo dòng qua cầu diode theo các xung nạp tụ, khác đáng kể so với tải thuần trở.

Do đó, khi thiết kế thực tế nên có dư dòng và dư nhiệt, thay vì mặc định cầu diode sẽ luôn cung cấp 35A DC liên tục.

Ưu điểm của SKBPC3510

SKBPC3510 có ưu điểm nổi bật là kết hợp dòng chỉnh lưu lớn 35A với điện áp chịu ngược cao 1000V trong một linh kiện tương đối nhỏ gọn.

Cấu trúc cầu tích hợp giúp giảm số lượng diode rời, đơn giản hóa quá trình đấu dây và hạn chế sai sót khi lắp ráp.

Khả năng chịu dòng xung cao cũng phù hợp với các mạch nguồn có tụ lọc lớn. Một số datasheet còn nhấn mạnh các đặc điểm điện áp thuận thấp, khả năng chịu dòng xung cao và khả năng dẫn nhiệt tốt.

Cách kiểm tra SKBPC3510 bằng đồng hồ vạn năng

Để kiểm tra cầu diode, nên ngắt hoàn toàn nguồn điện và xả tụ nguồn trước khi thao tác. Đây là điểm đặc biệt quan trọng nếu SKBPC3510 nằm trong mạch chỉnh lưu điện lưới, vì tụ DC bus có thể còn điện áp cao sau khi rút nguồn.

Sau đó chuyển đồng hồ vạn năng sang chế độ Diode Test và kiểm tra các đường diode giữa hai chân AC với cực + và -.

Một diode silicon còn tốt thường cho giá trị điện áp thuận theo một chiều và không dẫn theo chiều ngược.

Nếu một nhánh có điện trở rất thấp hoặc đồng hồ báo dẫn theo cả hai chiều, diode bên trong có thể đã bị chập.

Nếu không dẫn ở cả hai chiều tại đường đo tương ứng, diode có thể bị đứt.

Do bốn diode được tích hợp trong cùng một khối, khi một nhánh bị hỏng người ta thường thay toàn bộ SKBPC3510.

Dấu hiệu cầu diode SKBPC3510 bị hỏng

Một SKBPC3510 bị chập có thể khiến cầu chì đầu vào đứt ngay khi cấp điện, dòng nguồn tăng bất thường hoặc thiết bị hoàn toàn không hoạt động.

Nếu một diode bên trong bị hở, điện áp DC đầu ra có thể thấp, gợn lớn hoặc mạch hoạt động không ổn định.

Cầu diode nóng bất thường cũng là dấu hiệu cần kiểm tra, nhưng hiện tượng nóng không nhất thiết đồng nghĩa linh kiện đã hỏng. Nguyên nhân còn có thể do tải quá lớn, tản nhiệt kém hoặc tụ lọc phía sau gặp sự cố.

So sánh SKBPC3510 35A 1000V với cầu diode 25A 1000V

Đặc điểm	SKBPC3510	Cầu diode 25A/1000V
Dòng chỉnh lưu	35A	25A
VRRM	1000V	1000V
Kiểu chỉnh lưu	Toàn sóng	Toàn sóng
Cấu trúc	4 diode	4 diode
Đầu vào	2 × AC	2 × AC
Đầu ra	+ / –	+ / –
Khả năng tải danh định	Cao hơn	Thấp hơn

SKBPC3510 có lợi thế về dòng danh định, nhưng không nên lựa chọn cầu diode chỉ dựa vào con số 35A. Kích thước, chân kết nối, khả năng tản nhiệt, dòng xung và điều kiện vận hành cũng phải phù hợp.

Cách lựa chọn cầu diode thay thế SKBPC3510

Khi tìm linh kiện thay thế, nên ưu tiên cầu diode có dòng chỉnh lưu bằng hoặc cao hơn 35A, đồng thời điện áp ngược phải bằng hoặc cao hơn 1000V nếu muốn giữ nguyên biên độ thiết kế ban đầu.

Ngoài hai thông số chính này, cần kiểm tra IFSM, điện áp rơi thuận, sơ đồ chân, kích thước thân, kiểu terminal, lỗ bắt vít và đặc tính nhiệt.

Không nên chỉ thấy một cầu diode ghi 35A là mặc định có thể thay SKBPC3510, vì phiên bản 35A/400V hoặc 35A/600V sẽ có định mức điện áp thấp hơn.

Lưu ý khi sử dụng SKBPC3510

Khi hoạt động ở dòng lớn, cần lắp cầu diode lên bề mặt tản nhiệt phù hợp và có thể sử dụng vật liệu dẫn nhiệt để cải thiện truyền nhiệt. Một datasheet của KBPC3510 khuyến nghị bắt linh kiện xuống heatsink cùng hợp chất dẫn nhiệt để đạt hiệu quả truyền nhiệt tốt.

Nếu phía sau cầu diode có tụ điện dung lượng lớn, cần tính đến dòng nạp ban đầu. Trong những bộ nguồn công suất lớn có thể cần thêm NTC hoặc mạch hạn dòng khởi động.

Khi sử dụng với điện lưới 220VAC, phải đặc biệt chú ý đến an toàn điện áp cao và điện áp còn lưu trên tụ DC bus ngay cả sau khi thiết bị đã được rút nguồn.
