SKKT132/12E Module Thyristor 130A 1200V (tháo máy)

Giới thiệu SKKT132/12E

SKKT132/12E là một module thyristor (SCR) cao cấp được sản xuất bởi Semikron. Với khả năng chịu dòng lên đến 130A và điện áp tối đa 1200V, module này được thiết kế cho các ứng dụng điều khiển công suất trong ngành công nghiệp, đảm bảo hiệu suất và độ tin cậy cao.

Hình ảnh thực tế Module SKKT132/12E

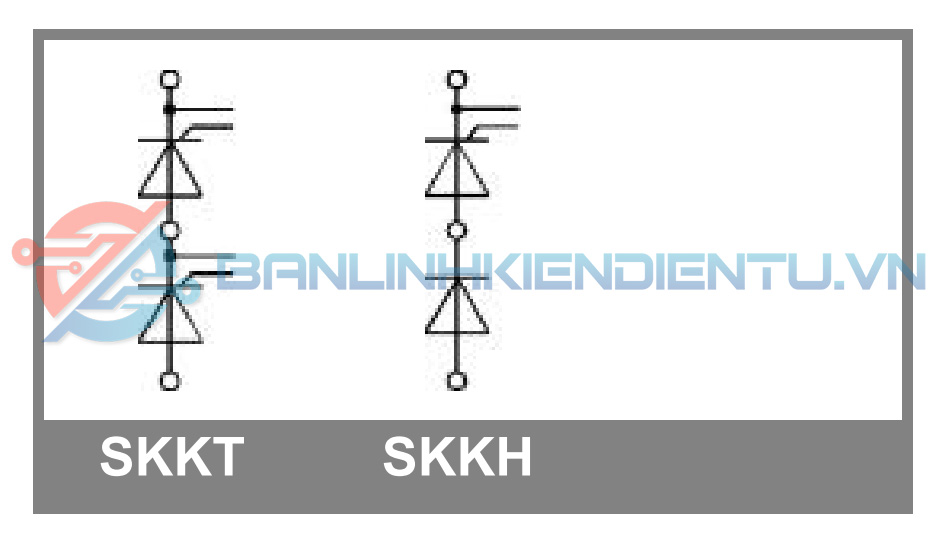

Sơ đồ cấu tạo SKKT132/12E

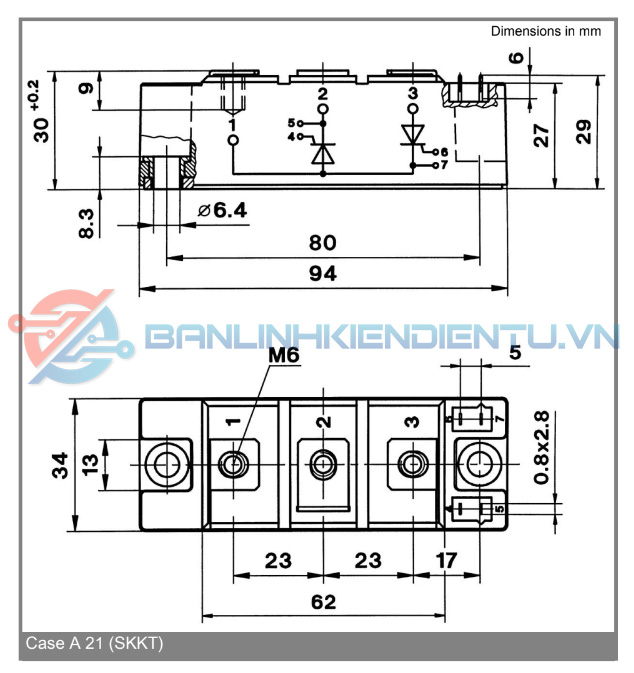

Kích thước SKKT132/12E

Thông số kích thước TD285N12KOF(mm)

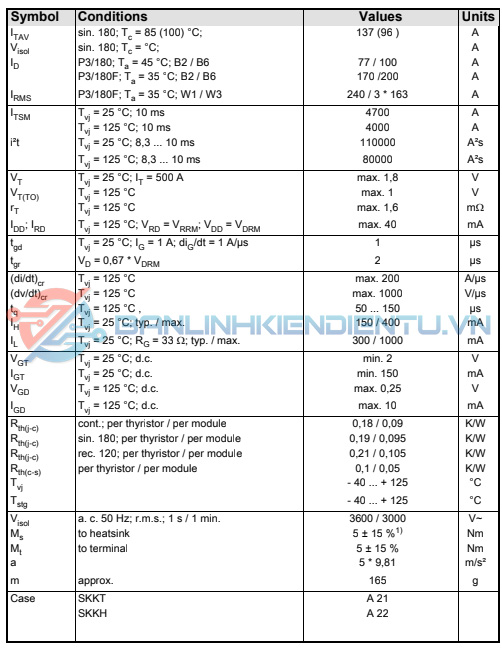

• Dòng định mức (I): 130A
• Điện áp định mức (V): 1200V
• Điện áp ngược đỉnh (V_RRM): 1200V
• Điện trở cách điện: Thường > 1000 MΩ (ở 500V DC)
• Nhiệt độ hoạt động: -40°C đến +125°C
• Nhiệt độ lưu trữ: -40°C đến +150°C
• Gói (Package): Module dạng tiêu chuẩn với chân kết nối dễ lắp đặt.

Cấu trúc SKKT132/12E

• Cấu trúc bốn lớp (P-N-P-N): SKKT132/12E có cấu trúc bốn lớp cho phép hoạt động hiệu quả như một công tắc điện tử. Cấu trúc này tạo thành các tiếp giáp P-N, giúp kiểm soát dòng điện một cách chính xác.
• Chân kết nối: Được thiết kế với các chân kết nối chuẩn, giúp việc lắp đặt vào mạch điện trở nên đơn giản và thuận tiện.
• Tản nhiệt: Module được thiết kế để tối ưu hóa khả năng tản nhiệt, giữ cho nhiệt độ hoạt động trong giới hạn an toàn và tăng tuổi thọ của module.

Nguyên lý hoạt động SKKT132/12E

1. Chế độ ngắt (Forward Blocking Mode):
   • Trong trạng thái không kích hoạt, thyristor không cho phép dòng điện chảy qua, mặc dù có điện áp áp dụng giữa Anode và Cathode.
2. Kích hoạt (Triggering):
   • Khi một tín hiệu kích hoạt được cung cấp đến Gate, dòng điện nhỏ sẽ chảy vào Gate, kích hoạt thyristor và cho phép dòng điện lớn chảy qua.
3. Chế độ dẫn (Forward Conduction Mode):
   • Sau khi được kích hoạt, thyristor sẽ cho phép dòng điện lớn đi từ Anode đến Cathode, với khả năng chịu dòng lên đến 130A.
4. Ngắt (Turn-Off):
   • Để ngắt thyristor, dòng điện qua nó phải giảm xuống dưới giá trị giữ (holding current). Khi điều này xảy ra, thyristor sẽ trở lại trạng thái ngắt.

Ứng dụng SKKT132/12E

1. Điều khiển động cơ:
   • Khởi động mềm: SKKT132/12E có thể được sử dụng trong các ứng dụng khởi động mềm, giúp giảm dòng khởi động ban đầu của động cơ và bảo vệ các thành phần điện khác.
   • Điều chỉnh tốc độ: Cho phép điều chỉnh tốc độ và mô-men xoắn của động cơ AC và DC, nâng cao hiệu suất trong sản xuất.
2. Biến tần:
   • Chuyển đổi DC sang AC: Tích hợp trong các bộ biến tần để chuyển đổi dòng điện DC thành AC, cho phép điều khiển động cơ một cách hiệu quả.
3. Hệ thống gia nhiệt:
   • Điều chỉnh nhiệt độ: Sử dụng trong các thiết bị gia nhiệt như lò nung, máy sấy, giúp duy trì nhiệt độ ổn định và chính xác cho quy trình sản xuất.
4. Hệ thống cung cấp điện:
   • Bộ nguồn công suất: SKKT132/12E được sử dụng trong các bộ nguồn để cung cấp điện ổn định cho các thiết bị công nghiệp, đảm bảo hoạt động hiệu quả và tránh sự cố điện.
5. Năng lượng tái tạo:
   • Hệ thống điện mặt trời và gió: Thích hợp cho các ứng dụng quản lý dòng điện và điện áp trong các hệ thống năng lượng tái tạo, giúp tối ưu hóa việc thu thập và sử dụng năng lượng.

 Xem thêm những sản phẩm Thyristor khác tại đây

Datasheet của SKKT132/12E
