SKKT92/14E Module Thyristor SEMIKRON 92A 1400V (Tháo Máy)

1. Giới thiệu

SKKT92/14E là mô-đun thyristor kép công suất trung bình với dòng điện định mức 92 A và điện áp chặn tối đa 1400 V. Mô-đun được thiết kế cho các ứng dụng điều khiển pha, chỉnh lưu có điều khiển và khởi động mềm trong hệ thống công nghiệp. Cấu trúc hai thyristor đấu đối song (anti-parallel) cho phép thiết bị điều khiển hiệu quả dòng điện xoay chiều hai chiều. Phiên bản (Tháo máy) là linh kiện được thu hồi từ thiết bị đã qua sử dụng, vẫn còn khả năng hoạt động và thích hợp dùng trong sửa chữa, bảo trì hoặc thử nghiệm kỹ thuật.

2. Đặc điểm

• Cấu trúc hai thyristor đối song: Cho phép điều khiển dòng điện trong cả hai nửa chu kỳ AC, đáp ứng tốt cho điều khiển pha.

• Thiết kế vỏ SEMIPACK2: Cấu trúc mô-đun công nghiệp chắc chắn, dễ lắp đặt, tản nhiệt tốt và có độ bền cơ học cao.

• Tản nhiệt hiệu quả: Baseplate dẫn nhiệt tốt, cách điện bằng lớp gốm oxit nhôm (Al₂O₃) giúp duy trì nhiệt độ vận hành ổn định.

• Liên kết hàn bền vững: Kết cấu hàn cứng cho phép module hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

• Lắp đặt tiện lợi: Dạng gắn vít, phù hợp với các hệ thống điện công nghiệp tiêu chuẩn và dễ thay thế.

3. Thông số kỹ thuật

• Dòng điện trung bình (I_TAV): 92 A (T_c = 85 °C)

• Điện áp chặn lặp lại (V_DRM / V_RRM): 1400 V

• Dòng xung cực đại (I_TSM): khoảng 2200 – 2500 A

• Dòng kích (I_GT): ~150 mA

• Điện áp sụt trên thyristor (V_T): ~1.6 V

• Nhiệt độ mối nối tối đa (T_{vj max}): 125 °C

• Nhiệt trở nối–vỏ (R_th(j-c)): ~0.25 °C/W

• Kiểu vỏ: SEMIPACK2 (dual thyristor module)

• Kích thước tham khảo: 94 × 34 × 30 mm

• Khối lượng: khoảng 150 g

Các thông số có thể thay đổi nhẹ tùy theo điều kiện vận hành hoặc phiên bản sản xuất.

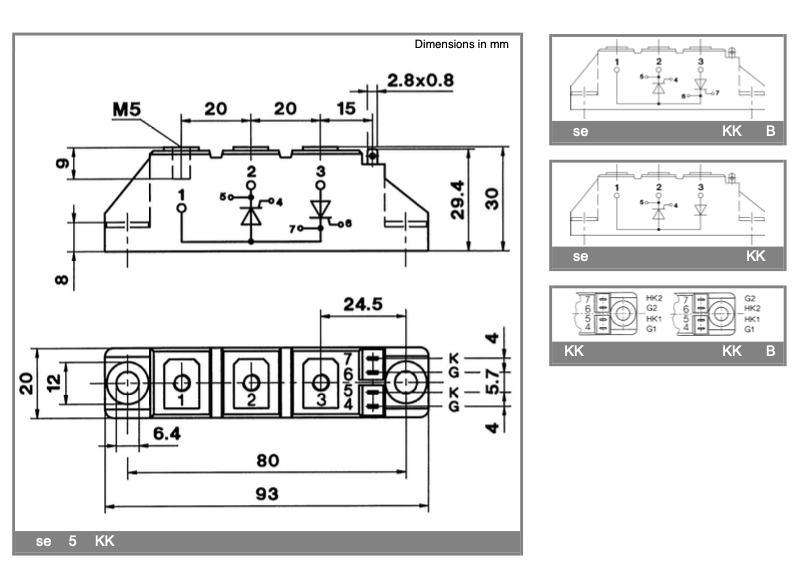

4. Kích thước

5. Ứng dụng

• Bộ điều khiển pha AC cho tải công suất trung bình như lò nung, máy sấy, hoặc gia nhiệt điện trở.

• Bộ chỉnh lưu có điều khiển trong nguồn DC công nghiệp và hệ thống truyền động.

• Bộ khởi động mềm (soft starter) cho động cơ công nghiệp nhằm giảm dòng khởi động và bảo vệ thiết bị.

• Điều khiển công suất nhiệt và chiếu sáng trong các hệ thống tự động hóa.

• Bộ biến đổi công suất, UPS, nguồn công nghiệp, và các thiết bị điều khiển điện năng.
